我也不明白啊,說兩句啊,你也不用從in1接什么什么什么啊,直接這個電路不就可以了,q1和q2匹配點,兩個電感匝數比相等不就可以工作了,差點沒關系,別差的太多就行.

請問怎么升到300V?

我是為了限制功率管的電流在50A之內,安全.如不限制,電流上百安,可不太好.

改變開關變壓器的變壓比呀,升到一千伏都可以.

我知道你那個小電阻是限制電流的,我說in1不用接別的地方了.只要2個管子匹配,磁電路容量夠大不會飽和..

R3檢測電流的功耗欠考慮,還有電壓應力,電流應力問題如果沒問題就OK.

各位我打錯了,本想問的是,會磁蕊偏磁嗎?因用的是單周限流,會不會出現單向偏磁,然后飽和呢?

各位我打錯了,本想問的是,會磁蕊偏磁嗎?因用的是單周限流,會不會出現單向偏磁,然后飽和呢?

各位我打錯了,本想問的是,會磁蕊偏磁嗎?因用的是單周限流,會不會出現單向偏磁,然后飽和呢?電源檢測用的0.0025的電阻,功率6W,夠了.

你說錯了,你那個圖不是單周限流,任何半橋電路都會有點偏磁,很小沒關系,磁電路會自己復位,大了就復不了了,所以說小量的偏磁沒關系,大了就會飽和,你這電路原理上來說不會飽和.

謝謝!聽你這話,我就畫板試試.

(電源檢測用的0.0025的電阻,功率6W,夠了),那么大電流怕你線受不了,注意導線電阻

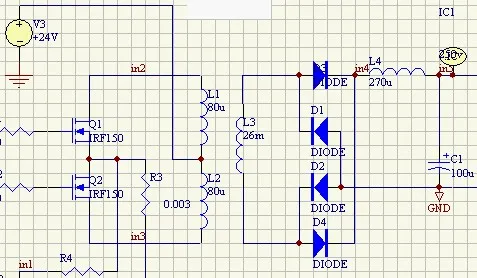

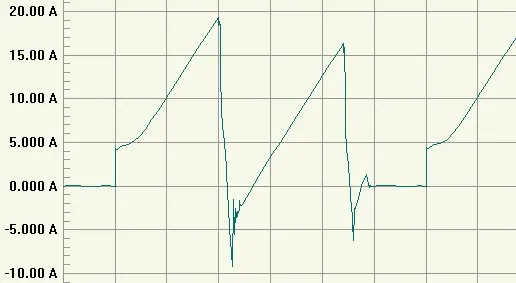

已經做出來了,可電流波形不太對,如圖,有個負的電流呀,有負一百多安,比正電流還大,改過變壓器繞法,沒用.請問各位,這個電流哪來呢?輸入24v,輸出350伏,500W.變壓器是PQ5050
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143126796.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143126839.jpg');}" onmousewheel="return imgzoom(this);">

實測發現IN4上有很高的尖峰加在方波上,有800伏.

就沒人看到過這個怪怪的波形嗎?
