我的80C196KC最小系統為什么不工作?

1088780552.sch

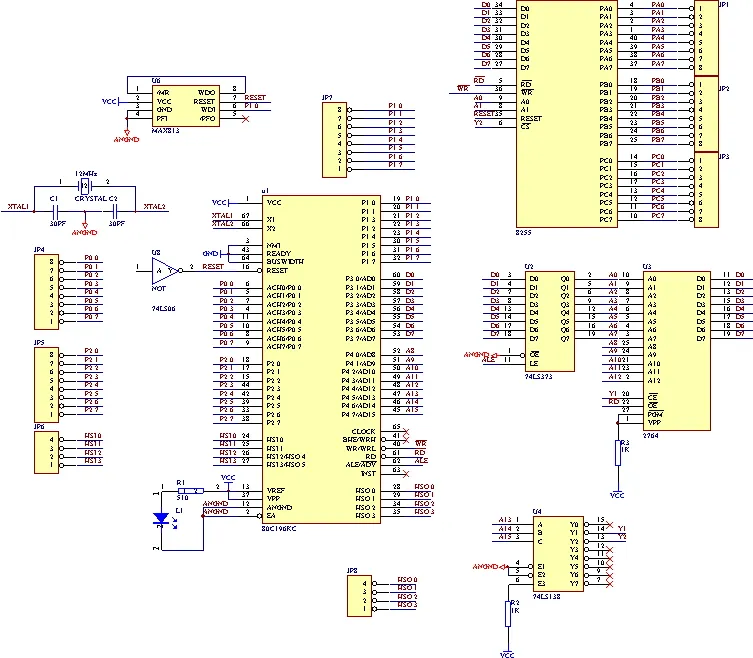

請各位大俠幫忙審下圖,謝謝!1088780672.sch

全部回復(13)

只看樓主

正序查看

倒序查看

一個好人

LV.7

2004-07-03 09:04

你不要這種文檔,打不開啊,直接發圖片上來,拍一下,用JPG文件傳上來就可以啊!!!!!!!!!

回復

ayjspring

LV.2

2004-07-03 11:47

@一個好人

你不要這種文檔,打不開啊,直接發圖片上來,拍一下,用JPG文件傳上來就可以啊!!!!!!!!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1088826314.jpg');}" onmousewheel="return imgzoom(this);">
裝了PROTEL軟件就可以看到*.sch文件.

回復

一個好人

LV.7

2004-07-03 14:40

@ayjspring

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/19/1088826314.jpg');}"onmousewheel="returnimgzoom(this);">裝了PROTEL軟件就可以看到*.sch文件.

你先不要接那么多一個一個的試,從80C196KC開始啊!!!!
圖上看不去什么東東!!!!!

回復

一個好人

LV.7

2004-07-05 08:38

@一個好人

你先不要接那么多一個一個的試,從80C196KC開始啊!!!!圖上看不去什么東東!!!!!

北航出的一本《Intel 16位單片機》最好(具體的書名可能有誤),
不過現在好象已買不到了.
還有一本《單片微機8XC196原理及應用》,東南大學出版社,
是以80C196KB和MC為重點介紹的,此書可能更不好買了.
KB的詳細datasheet我有,KC大體與KB相同,只是RAM大些,PWM多兩個,多個PTS等,
另外從Intel的ApBUILDER軟件也可得到有關KC的資料,此軟件可從Intel網站下載,
國內也有不少個人主頁可下載.

回復

一個好人

LV.7

2004-07-05 08:40

@一個好人

北航出的一本《Intel16位單片機》最好(具體的書名可能有誤),不過現在好象已買不到了.還有一本《單片微機8XC196原理及應用》,東南大學出版社,是以80C196KB和MC為重點介紹的,此書可能更不好買了.KB的詳細datasheet我有,KC大體與KB相同,只是RAM大些,PWM多兩個,多個PTS等,另外從Intel的ApBUILDER軟件也可得到有關KC的資料,此軟件可從Intel網站下載,國內也有不少個人主頁可下載.

圖書介紹

書名:Intel 16位單片機(修訂版)
徐愛卿編著
ISBN 7-81077-197-3
開本:787×960 1/16
字數: 717千字
定價:35.00元
2002年7月第1版
2002年7月第1次印刷

回復
