TNY275設計的24V/0.25A電源無法帶負載

請教：

用TNY275設計了一個電源，輸入為85~265VAC，輸出為24V/0.25A（6W）。

空載工作時正常，但一旦加上負載（哪怕是很小的負載，如接10K電阻負載），輸出電壓就出現波動，且電壓峰值也達不到24V，感覺是TNY275在頻繁重啟。將R1斷開，在非常輕的負載下輸出能穩定，但負載加大時輸出電壓隨之下降。

自己連續繞了幾個變壓器測試，結果都一樣。麻煩各位大蝦幫我看看我的電路設計方面有沒有問題，如果確定沒有問題，那肯定就是我的變壓器繞的不合格了。

謝謝大家。

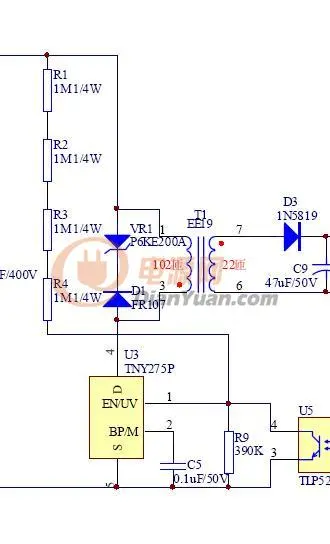

附：電路原理圖24V

全部回復(10)
正序查看
倒序查看
謝厚林
LV.12
2
2010-10-25 17:36



R9在有欠壓保護功能時，要去掉。

R11可以改為3K，另外TL431的1腳和2腳需要加一個電容10uF，來做軟啟動

0
回復
yaoshitao
LV.1
3
2010-10-26 19:23
@謝厚林
[圖片] R9在有欠壓保護功能時，要去掉。R11可以改為3K，另外TL431的1腳和2腳需要加一個電容10uF，來做軟啟動

謝工，非常感謝您的指導。

按照您的建議，改了電路后情況依舊如故。順便把我的變壓器圖紙貼上來，你幫我看看是否是變壓器的設計有問題。

0
回復
謝厚林
LV.12
4
2010-10-27 11:32
@yaoshitao
謝工，非常感謝您的指導。按照您的建議，改了電路后情況依舊如故。順便把我的變壓器圖紙貼上來，你幫我看看是否是變壓器的設計有問題。

不要客氣，最好！你PCB layout圖發上來。

0
回復
謝厚林
LV.12
5
2010-10-27 11:43
@yaoshitao
謝工，非常感謝您的指導。按照您的建議，改了電路后情況依舊如故。順便把我的變壓器圖紙貼上來，你幫我看看是否是變壓器的設計有問題。
我看了一下你的電路圖，發現輸出二極管是5819，耐壓不夠，需要能改耐壓高的二極管。
0
回復
yaoshitao
LV.1
6
2010-10-27 13:31
@謝厚林
我看了一下你的電路圖，發現輸出二極管是5819，耐壓不夠，需要能改耐壓高的二極管。

換了輸出二極管，電源工作正常了。

非常感謝謝工的無私指導，以后還要多多向您學習！

0
回復
謝厚林
LV.12
7
2010-10-27 19:31
@yaoshitao
換了輸出二極管，電源工作正常了。非常感謝謝工的無私指導，以后還要多多向您學習！

問題應該可以找，不過一般會比較慢，因?yàn)椴皇乾F(xiàn)場解決。不要客氣。

0
回復
feiban001
LV.3
8
2012-11-01 13:38
@謝厚林
問題應該可以找，不過一般會比較慢，因?yàn)椴皇乾F(xiàn)場解決。不要客氣。

TLP521也能用在開關電源上嗎？

另外，5819的反向耐壓值和工作狀況有什么關聯呢？ 難道5819已經反向擊穿了？

0
回復
謝厚林
LV.12
9
2012-11-02 16:55
@feiban001
TLP521也能用在開關電源上嗎？另外，5819的反向耐壓值和工作狀況有什么關聯呢？難道5819已經反向擊穿了？

自己測試一下二極管的反向壓降和輸入電壓的關系。這樣理解比較好些。

0
回復
ybwdkj008
LV.2
10
2013-07-19 11:07

那變壓器的初次級線徑是怎么算出來的呢？

0
回復
謝厚林
LV.12
11
2013-07-22 09:34
@ybwdkj008
那變壓器的初次級線徑是怎么算出來的呢？
根據RMS電流算出來的
