幫忙分析下為什么炸管子？（有圖和參數）

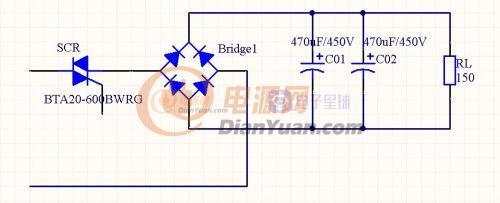

   就是這個電路，輸入為交流220V，可控硅的觸發信號來自溫控器，觸發信號為過零觸發，峰值7V，脈寬100us，BTA20-600BWRG為20A/600V的雙向可控硅，整流橋是由四個30A/600V的二極管FFPF30U60S構成的，負載為10~20歐姆的阻性負載。試驗時接的是150歐姆的加熱線。整個電路的設計思想是，在溫度低于設定溫度時，由溫控器提供觸發信號，電路導通，給負載加熱，高于設定溫度，停止觸發信號，關斷電路，停止加熱。電路在不加電容時，電路是正常的，加上電容，電路在啟動的瞬間就炸管子，個人分析是因為電容的存在導致電路開通瞬間電流太大，所以炸了管子。可是由于電路中必須加上電容減小紋波，除了加大管子外，大家還有什么好的辦法啊？
全部回復(22)
正序查看
倒序查看
2010-09-16 16:04

坐坐沙發  頂一頂

0
回復
2010-09-16 16:16
@asd348262342
坐坐沙發 頂一頂
呵呵，忘了坐沙發了。。
0
回復
eroware
LV.5
4
2010-09-16 17:52

用單向可控硅 加整流橋后面 電解前面    單向可控硅耐電流沖擊比同樣容量的雙向的高

還有  加個NTC?   或者再加個軟啟動  雙可控硅  其中一個并聯的電阻  做啟動用？

不過我給你的建議是直接去掉電解   加熱的阻性負載 直接交流電就OK  不用你搞這么復雜

你看下 有效功率的概念就知道了  你這樣做 等于提高了電源電壓   可能會超過你加熱器的額定電壓  你電熱管是220v的吧  這樣等于加了將近300v電壓了

0
回復
2010-09-16 18:28
@eroware
用單向可控硅加整流橋后面電解前面   單向可控硅耐電流沖擊比同樣容量的雙向的高還有 加個NTC?  或者再加個軟啟動 雙可控硅 其中一個并聯的電阻 做啟動用？不過我給你的建議是直接去掉電解  加熱的阻性負載直接交流電就OK 不用你搞這么復雜 你看下有效功率的概念就知道了 你這樣做等于提高了電源電壓  可能會超過你加熱器的額定電壓 你電熱管是220v的吧 這樣等于加了將近300v電壓了
謝謝你的回答，我需要的就是紋波較小直流電壓，因為交流信號會對被加熱設備的信號有干擾。這樣出來的直流電壓確實接近300V，電壓問題不大，我前面還可以加個變壓器或者直接做出半控全橋電路，就可以調壓了。現在主要是開通沖擊電流太大，炸管子。
0
回復
貼片機
LV.8
6
2010-09-16 18:37
不如用個接觸器替代那個可控硅。
0
回復
小予
LV.5
7
2010-09-16 18:41

大哥  橋堆畫錯了。。。

0
回復
my.mai
LV.9
8
2010-09-16 18:47

濾波電容器容量太大,開機時瞬間等于短路,那么電流足以讓可控硅擊穿.

解決方法,可控硅前串聯電阻,電阻兩端并接交流接觸器.



0
回復
my.mai
LV.9
9
2010-09-16 18:48
@貼片機
不如用個接觸器替代那個可控硅。

是阿,直接用交流接觸器,或者繼電器都可以,簡單直接.

0
回復
fsf19861007
LV.2
10
2010-09-16 18:56
@小予
大哥 橋堆畫錯了。。。
額，是的。。呵呵，我隨手用DXP畫了就上傳了。。
0
回復
fsf19861007
LV.2
11
2010-09-16 18:57
@my.mai
是阿,直接用交流接觸器,或者繼電器都可以,簡單直接.
交流接觸器在開關過程中的過沖電壓會不會反應到后級電路中呢？
0
回復
貼片機
LV.8
12
2010-09-16 19:08
@fsf19861007
交流接觸器在開關過程中的過沖電壓會不會反應到后級電路中呢？
你試試呀。后面接了這么大的電容，估計不會吧。
0
回復
fsf19861007
LV.2
13
2010-09-16 19:27
@貼片機
你試試呀。后面接了這么大的電容，估計不會吧。

交流接觸器的控制不方便，調功不好弄啊。

0
回復
eroware
LV.5
14
2010-09-16 19:27
@fsf19861007
謝謝你的回答，我需要的就是紋波較小直流電壓，因為交流信號會對被加熱設備的信號有干擾。這樣出來的直流電壓確實接近300V，電壓問題不大，我前面還可以加個變壓器或者直接做出半控全橋電路，就可以調壓了。現在主要是開通沖擊電流太大，炸管子。

你放心  就是這樣你的波紋一樣不小   如果還想減少波紋系數  還要加大電容

前面你就不要想調壓了  否則用可控硅調壓干擾更大   如果做個開關電源貌似也沒必要吧？   我建議你搞個繼電器當開關算了    電解前面 加個NTC     然后繼電器控制加熱線圈與電解之間  這樣對繼電器的沖擊也小！！！

0
回復
eroware
LV.5
15
2010-09-16 19:29
@fsf19861007
交流接觸器的控制不方便，調功不好弄啊。

等你測試了之后就知道了 你想用可控硅調功率 那只能是引入干擾  干擾很難抑制的  功率因數很低  如果非要調  建議你做個開關電源好了    就是那種類似于BUCK電路的  只能如此了！

0
回復
eroware
LV.5
16
2010-09-16 19:30

你放心  就是這樣你的波紋一樣不小   如果還想減少波紋系數  還要加大電容

前面你就不要想調壓了  否則用可控硅調壓干擾更大   如果做個開關電源貌似也沒必要吧？   我建議你搞個繼電器當開關算了    電解前面 加個NTC     然后繼電器控制加熱線圈與電解之間  這樣對繼電器的沖擊也小！！！





調功率有個專用芯片    安森美的   UA2016吧   好象是這個型號  帶過零點檢測的  用運放也能做  反正我感覺干擾大

0
回復
fsf19861007
LV.2
17
2010-09-16 19:30
@my.mai
濾波電容器容量太大,開機時瞬間等于短路,那么電流足以讓可控硅擊穿.解決方法,可控硅前串聯電阻,電阻兩端并接交流接觸器.
這個管子的尖峰電流高達200A，10ms,這樣都承受不了？！
0
回復
fsf19861007
LV.2
18
2010-09-16 19:39
@eroware
等你測試了之后就知道了你想用可控硅調功率那只能是引入干擾 干擾很難抑制的 功率因數很低 如果非要調 建議你做個開關電源好了   就是那種類似于BUCK電路的 只能如此了！

我準備去買個電力調整器，看看效果怎么樣？

0
回復
my.mai
LV.9
19
2010-09-16 19:40
按照你的描述,你的可控硅僅僅是做開關用,并沒有說要調壓阿.要調壓,必須用RC或者IC控制.你用溫控器控制,根本無法調壓的.既然如此,直接用交流接觸器,或者繼電器.每個電解電容前面串接一個NTC,整流后輸出正極到電解電容之間串接一個扼流圈.
0
回復
acbelpe
LV.6
20
2010-09-17 14:33
加熱敏電阻試試
0
回復
bpyanyu
LV.8
21
2010-09-17 16:58
你可以在整流橋到電容間加一個電感。
0
回復
cheng111
LV.11
22
2010-09-18 10:31
@bpyanyu
你可以在整流橋到電容間加一個電感。
這個感覺不錯
0
回復
fsf19861007
LV.2
23
2010-09-18 10:44
@cheng111
這個感覺不錯
我試試
