小開關電源,體積比火柴盒大一點

成本在3.5-4￥我可以告訴你,可用HV9921,還不錯的,,就一個TO92封裝的IC,沒有別的元件了

HV9921/CL2 可以解決,請與我聯系:上海全科科技 周祥林 13817906430 colinzhou0504@126.com

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1132025601.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1132025804.jpg');}" onmousewheel="return imgzoom(this);">

專業大功率LED驅動電源開發、電源方案供應商

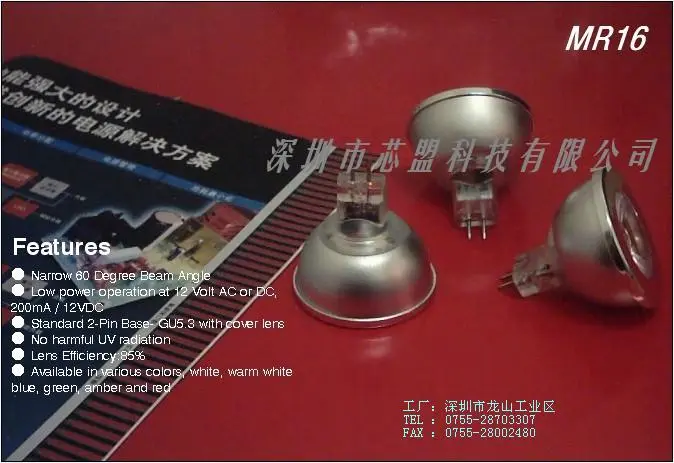

    芯盟科技有限公司是一家技術新興的企業,擁有多名照明產品資深研發工程師.專業提供大功率LED驅動電源,草坪燈,庭院燈,半導體照明,大功率LED鋁制燈杯外殼(MR16),大功率LED驅動模組,大功率LED聚光透鏡,可用在MR16燈杯,手電筒,燈具,LED模組等.亦可按客戶要求訂做.

    提供產品開發、方案設計、委托加工;可以根據客戶需求、規格型號、設計開發各種LED驅動電源.現已熱銷以下城市:寧波、杭州、上海、天津、濟南、常州、蘇州、溫州、珠海、廣州、東莞、張家港、青島、南京、揚州、寧波、溫州、武漢、桂林、成都、重慶、北京、深圳等.大功率驅動電源產品現已得到國內外客戶的一致好評.客戶產品廣泛應用于燈飾及室內照明,草坪燈,庭院燈,半導體照明,大功率LED鋁制射燈.歡迎來電咨詢、訂購.

芯盟科技有限公司

聯 系人: 張先生

電   話: 0755-28002480 ; 傳真:0755-28703307

E-- mail:  zhangguocun666@vip.163.com     ;   power_led@126.com

M  S N:  led_drive@hotmail.com  ;

簡明產品目錄如下:

1.AC/DC   VIN:90 - 260VAC      VOUT:350M恒流

          VIN:90 - 260VAC      VOUT:可以接2-8顆1W  LED串聯/恒流350MA

          VIN:90 - 260VAC      VOUT:可以接2-8顆3W  LED串聯/恒流750MA

          VIN:110--220VAC      VOUT: 5V/200A  用于礦燈充電及室外廣告等


2.DC/DC   VIN: 4-  40VDC      VOUT: 驅動1-- 8顆1W LED串聯、恒流350MA

          VIN: 3.3-10VDC       VOUT: 350MA恒流1W 效率:90%

          VIN: 3.3-10VDC       VOUT: 750MA恒流3W 效率:85%


          以上產品可以根據客戶需求進行產品開發、方案設計,歡迎訂購.

         仿造必糾!后果自負!

我公司是LED燈飾的專業配套系統供應商:
1．LED lamp:德國歐司朗Osarm和韓國漢城SSC專業一級代理商．
2．LED driver:美國超科Supertex恒流IC專業一級代理商,我公司有專業的FAE提供各種配套的成熟方案:雙色看板/交通信號燈/射燈/埋地?zé)?水底燈/護欄燈/Mr16等等．詳情請來電咨詢．
服務咨詢方式:
聯系人:唐俊濤
電話:0755-83496327
手機:13560 730 530
傳真:0755-83496333
email:karlt@yelchn.com or karltang@126.com
http://www.yel-electronics.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133315371.jpg');}" onmousewheel="return imgzoom(this);">

LED驅動模塊使用說明

一、直流驅動模塊
1、 LED-DP-1驅動模塊
本模塊用1節普通堿性電池或者1節鎳鎘/鎳氫電池供電,平均輸出電流約20--200毫安,用于并聯驅動多只小功率發光管.模塊體積:14x10x11mm
模塊有4個引腳,1腳接電池正極,2腳接電池負極,3腳接發光管正極,4腳和電池正極之間接一個20K的可變電阻用于調光.如果不需要調光,4腳直接接電池正極.發光管負極接電池負極.接好線后通電既能工作.
本模塊禁止長時間空載通電.
2、 LED-DP-3驅動模塊
本模塊用1節鋰電池或者3節鎳鎘/鎳氫電池供電,平均輸出電流約300毫安,用于并聯驅動1只1W的大功率發光管或者多只小功率發光管.模塊體積:21.5x15x14mm
模塊有4根引線,紅線接電池正極,黑線接電池負極,黃線接發光管正極,藍線是調光端,藍線和電池負級之間接一個680Ω的可變電阻用于調光.如果不需要調光,藍線懸空即可.發光管負極接電池正極.接好線后通電既能工作.
本模塊禁止長時間空載通電.
3、 LED-DP-6驅動模塊
本模塊用1節6V鉛酸電池或者4節堿性電池供電,平均輸出電流約300--350毫安,用于驅動1只1W大功率發光管,也可以并聯驅動多只小功率發光管.模塊體積:21.5x15x14mm
模塊有5根引線,紅線接電池正極,黑線接電池負極,黃線接發光管正極,白線接發光管負極,藍線是調光端,該端電壓低于1V模塊開啟,高于2.5V模塊關閉,電壓在1—2.5V之間變動時可以連續調光..如果不需要調光,此腳懸空或者接電池負極即可.接好線后通電既能工作.
4、 LED-DP-12驅動模塊
本模塊用1節12V鉛酸電池供電,平均輸出電流約300--350毫安,用于串聯驅動1--3只1W大功率發光管,也可以并聯驅動多只小功率發光管.模塊體積:24x21.5x16mm
模塊有5根引線,紅線接電池正極,黑線接電池負極,黃線接發光管正極,白線接發光管負極,5腳是調光端,該端電壓低于1V模塊開啟,高于2.5V模塊關閉,電壓在1—2.5V之間變動時可以連續調光..如果不需要調光,此腳懸空或者接電池負極即可.接好線后通電既能工作.
5、 LED-DP-24驅動模塊
本模塊用24V電源供電,平均輸出電流約300--350毫安,用于串聯驅動1--5只1W大功率發光管,也可以并聯驅動多只小功率發光管.模塊體積:30x24x15mm
模塊有5根引線,紅線接電池正極,黑線接電池負極,黃線接發光管正極,白線接發光管負極,5腳是調光端,該端電壓低于1V模塊開啟,高于2.5V模塊關閉,電壓在1—2.5V之間變動時可以連續調光..如果不需要調光,此腳懸空或者接電池負極即可.接好線后通電既能工作.
二、市電驅動模塊
1、 LED-AP-A  1W驅動模塊
本模塊由市電直接供電,輸出電流300--350毫安,用于驅動1只1W的大功率發光管或者并聯驅動15只小功率發光管,并聯驅動多只小功率發光管時每只發光管需要串聯一個10Ω的電阻以均衡各組電流.模塊體積:24x21.5x16mm
模塊有4根引線,兩根黃色引線接交流市電,紅線接發光管正極,黑線接發光管負極,接好線后通電即可工作.
本模塊禁止長時間空載通電.
2、 LED-AP-A  3x1W驅動模塊
本模塊由市電直接供電,輸出電流300--350毫安,用于串聯驅動3只1W的大功率發光管或者串/并聯驅動3x15只小功率發光管,并聯驅動多串小功率發光管時每串發光管需要串聯一個20Ω的電阻以均衡各組電流.模塊體積:24x21.5x16mm
模塊有4根引線,兩根黃色引線接交流市電,紅線接發光管正極,黑線接發光管負極,接好線后通電即可工作.
本模塊禁止長時間空載通電.
3、 LED-AP-A  1x3W驅動模塊
本模塊由市電直接供電,輸出電流700--750毫安,用于驅動1只3W的大功率發光管.模塊體積:24x21.5x16mm
模塊有4根引線,兩根黃色引線接交流市電,紅線接發光管正極,黑線接發光管負極,接好線后通電即可工作.
本模塊禁止長時間空載通電.
4、LED-AP-B1驅動模塊
本模塊由市電直接供電,輸出電流20毫安,用于串聯驅動5—40只小功率發光管.模塊體積:24x21.5x16mm
模塊有4根引線,兩根黃色引線接交流市電,紅線接發光管正極,黑線接發光管負極,接好線后通電即可工作.
5、LED-AP-B2驅動模塊
本模塊由市電直接供電,輸出電流40毫安,用于驅動2串5—35只小功率發光管,每串發光管需串聯1只100Ω電阻以均衡兩組之間的電流.模塊體積:24x21.5x16mm
模塊有4根引線,兩根黃色引線接交流市電,紅線接發光管正極,黑線接發光管負極,接好線后通電即可工作.
6、LED-AP-B3驅動模塊
本模塊由市電直接供電,輸出電流60毫安,用于驅動3串5—30只小功率發光管,每串發光管需串聯1只100Ω電阻以均衡各組之間的電流.模塊體積:24x21.5x16mm
模塊有4根引線,兩根黃色引線接交流市電,紅線接發光管正極,黑線接發光管負極,接好線后通電即可工作.
7、LED-AP-B4驅動模塊
本模塊由市電直接供電,輸出電流80毫安,用于驅動4串5—25只小功率發光管,每串發光管需串聯1只100Ω電阻以均衡各組之間的電流.模塊體積:24x21.5x16mm
模塊有4根引線,兩根黃色引線接交流市電,紅線接發光管正極,黑線接發光管負極,接好線后通電即可工作.

深圳市勁升迪龍科技發展有限公司
馮旭升  13826550467  fxusheng@yahoo.com.cn

您好!太好了!可否發些圖片過我郵箱里面!我們做外銷貿易有很多需求!liuhu7657@163.com

下面的圖是我們的一個成熟的方案,該方案最小可以放入GU10燈杯,不帶電解電容,效率高達80%以上．有需求請電話:13560730530500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1134963581.jpg');}" onmousewheel="return imgzoom(this);">

你好,你那里有那樣的電源嗎?
