大家對HV9910B相信并不陌生了,它成超強的性能得到廣泛地應用. 8-450V寬輸入電壓,可以滿足不同類型客戶的需求,直流輸入,交流輸入,升壓,降壓,均可以實現.而這些功能只有8個引腳.

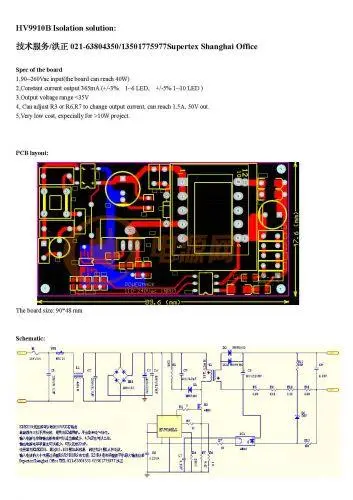

但在大家的心中一般認為HV9910B只能實現非隔離的產品,那就錯了,HV9910B能很好地應用于隔離的方式.今天與大家分享下成功設計的LED恒流產品 HV9910B

首先要說明的一點是HV9910B如果要做恒流隔離的產品,輸出功率最好在大于5W以上的產品,并不是因為HV9910B隔離的方案不能帶1W或更低的產品,只是效率上差些.

此隔離方案就是輸出功率越大,效率超高.

220V輸入,10W時,可達88%以上效率.

220V輸入,20W輸出時可達85%以上效率,且不需要加任一散熱器.

如下圖所示.

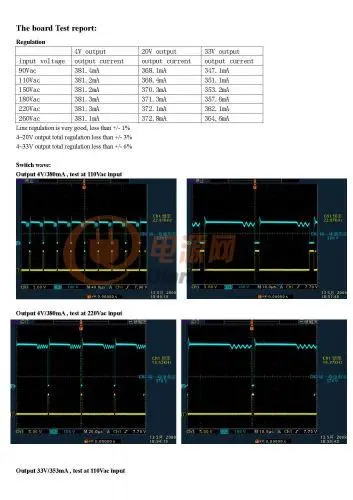

恒流的效果非常的好,下面的有說明,可以做到1%左右.如果做得好的話.

下面的圖片測試中沒有加原邊與副邊地間的藕合電容,如果加上去,超高精度.

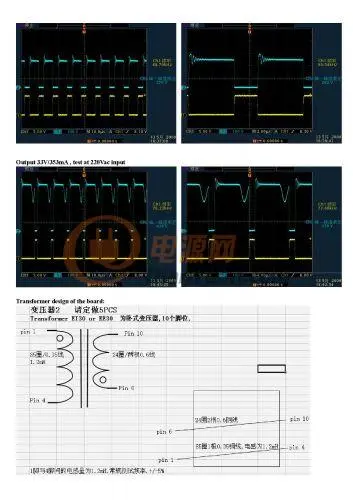

變壓器的設計是原邊80T,2mH電感量.副邊為24T,線徑由負載的大小決定.
