LD1117的耐壓是多少V?超過10V以上就可以當線性恒流IC用.沒必要找專用IC

精度不比專用的IC差

但我是24v供電啊,這樣行嗎.那個能恒流嗎,我看它文檔好象做低壓差穩壓用的啊.謝謝!!!

我知道用317可以做到,但317沒SOT223封裝的,希望斑馬兄能給指點.

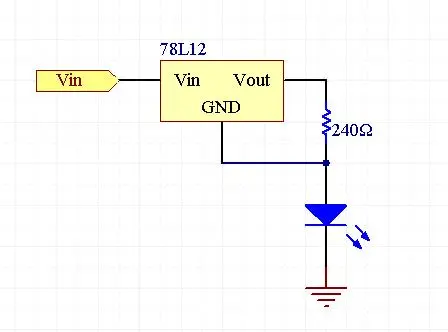

你不是5顆LED串聯嗎?15V左右吧?24V-15V還有9V,1117的VIN耐壓有10V嗎?有就可以用.和這個圖接法一樣,ILED=VO/R

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1968661256870573.jpg');}" onmousewheel="return imgzoom(this);">

不知道你驅動多大功率LED?為什么要用1117這樣的大電流的LDO,大電流的LDO的偏置電流有點大,如果驅動小功率的LED,1117精度不夠,也比較浪費,不如HT71XX系列或者HT73XX,HT75XX.這些的偏置電流都是微安級別,能保證精度

謝謝
我試試看

我電流很小,只有20ma,用HT71XX系列可以辦到,你用過嗎?
有沒這樣的供應商.謝謝

斑馬兄,有QQ嗎,我加你

HT71XX耐壓是24V的30mA的,你可以用7150,這樣VIN和VO之間壓差最大應該不超過6V,120mW,SOT89的封裝應該可以承受.HT71XX是合泰的,你可以去http://www.holtek.com.tw看看代理商,市場上貨應該很多,價格也不貴,幾毛錢的事.

只要是三端穩壓器都可以這么接

大好人,謝謝你了.祝一切順利!!!

LD1117也是的把,好象還便宜些.只不過耐壓最大才十幾付,不知道行不行!

1117應該比7150貴吧?1117電流比7150大的多呢.我說的耐壓是去掉LED壓降的.如果怕不保險,可以把LED接在VIN前面,穩壓器接在后面面.

對,只要壓差不大于10v就不會很燙.接前接后應該一樣的效果吧,電流的速度那么快,都快趕上光速了.

接后面會好一點,LED負載特性略顯容性,上電有LED做緩沖,上電瞬間對LDO沖擊小,像你這樣24V驅動5顆LED,用5V的LDO,壓差大概也就4,5V,100mW左右的損耗,如果電池供電,極限也就10V,200mW的損耗.1117 7150都能用.

說的在理,如果燈放前面這樣對燈也有沖擊作用撒,想不明白.不過很謝謝你.今天下午買幾個試一下.不知可否加一下斑馬兄的QQ.

DX,那個HT7150好象不行哦,那個好象是穩壓器哦,輸出最大才5v,如果要驅動5個燈的話不是電壓不夠,壓差是只要大于1.2就能達到穩壓的效果.比如HT7150是5v的穩壓器,壓差是1.2v.那我輸入電壓只要大于6.2伏的話就達到5v輸出的效果.請問是這樣的嗎.這個可以做成恒流?

1968661256913703.pdf
看下7150的DATASHEET吧,里面有恒流應用電路.照著那個接就不會錯的.

三端線性穩壓器屬于串聯式線性降壓電路,輸入端Vin的輸入電流Iin近似等于輸出端Vo電流Io(不考慮三端穩壓器輸入端到參考端(GND)的電流Iss),而輸出端電壓恒定.那么我們想獲得恒定的電流I,只要在輸出端接一固定電阻,I=Vo/R+Iss,如果Iss足夠小,I就近似為Vo/R,串聯電路,電流相等,我們只要將LED與該電路串聯就能保證LED的電流恒定,明白?

明白了,謝謝!!!
