看看這個充電器對制作后機有沒有啟示????

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3525911253530252.jpg');}" onmousewheel="return imgzoom(this);">

這種電路不能充電自滿啊

控制電路沒有加.這種充電器充電時電瓶一般不發熱,充電電電壓一般比被充電電池電壓高2--3倍,可以聽到充電時的脈沖沖擊電流發聲,和一般充電器不同,可以把電池充足.

可控硅能關斷嗎?

我用過的,按圖上制作沒問題,這篇文章我去年在電子報上發過的.

效率太低,無實用價值

你試一下就知道效率高不高,井中之哇,用都沒用過怎么知道“效率太低,無實用價值”
???

先頂下,有時間做個試試

幫頂電容多大呀

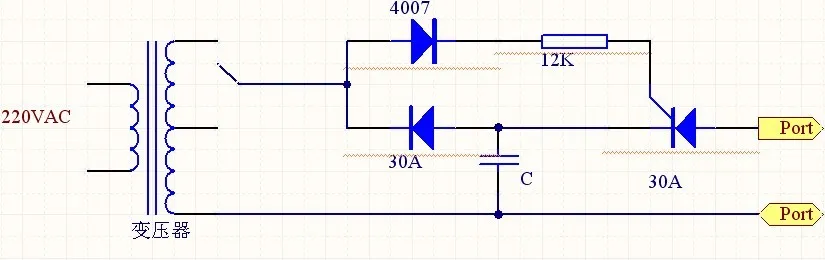

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1380241253543940.jpg');}" onmousewheel="return imgzoom(this);">
真是太巧了  我06年就做過這個
充電速度很快 電瓶不容易析氣
也不會發熱 試驗確實可以修復硫化電瓶
變壓器次級電壓36~48VAC 充12V105AH電瓶
有個很嚴重的缺點  干擾市電
一開機  家里燈泡 都暗了下來
而且閃爍  我的是300W變壓器  次級1.5MM 很熱
充電電流通過電容調節

能否利用電子變壓器將低頻改為高頻?主要想減少重量和體積,更重要是成本.

回復12貼的朋友,我用的是電網上功率因數校正電容器里面拆下的小單元電容,本身正常放電能力可以達50安培/50UF/3個,內阻很小,正常工作時電容不發熱,制作要求次級繞組如3貼的朋友所說線要粗一些,否則次級有一定的發熱,如果用普通電容代替最好分布式,減小電容導通內阻,如果有上面大電流電容也可一個,正常工作電流峰值上百安培,二極管發熱也不嚴重,干擾也不像13貼的朋友說的那么嚴重,你可以電流取得小一些,報你制作成功.

回13貼的朋友,你的電路和我的電路是有本質不同的,你可以仔細分析一下你的工作原理,你的是類似普通可控硅充電器,我的是恒流脈沖充電器,你的肯定發熱很嚴重并且前面的二極管電流不能小,我的不存在這種情況,遠離實際上是不一樣的.你在仔細分析就明白了.

單向可控硅的觸發可以用負壓嗎?我是外行,別見怪

頂.簡單實用

**

看來對牛彈琴啊

自己試試看,有沒有價值,是不是你所說的效率很低沒有價值???但愿你不是個 花拳繡嘴喇叭隊長!!!

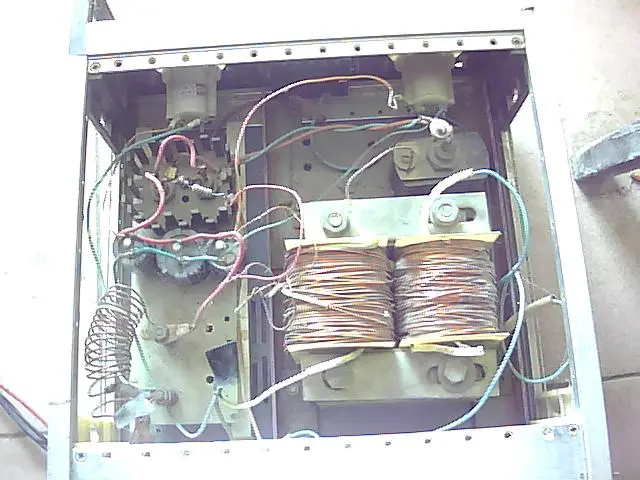

呵呵,我也做了一個,變壓器發熱厲害,有些電瓶可以修,但修了用不了多久1-2個月吧500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2753351253600199.jpg');}" onmousewheel="return imgzoom(this);">

上個圖研究一下!

樓主這個還是很好的充電器,設計比較合理,就是不能調充電電流,也不能充電自滿,如能做到這二點,相信會更加理想,

電瓶使擁有一個常識,在開始的時候要有幾次過充電,充分的將負極的鉛板海面化,當負極不再能多孔狀的時候這個電瓶壽命就會終結,在以后的充電時按照正常的充電方式進行,平常使用在不用的時候要充足電,電瓶由于自放電每天失電大約在1%以上,如果加質量差的電解液,自豪會不同程度的加大,所以至少要保持不用電的情況下,每月一次補充電進行保養,隨著電池的使用電池會慢慢鹽化,形成可恢復和不可恢復的硫酸鉛鹽塊,修復的情況下可恢復部分能重新形成海綿狀活性鉛,其中的大塊硫酸鉛很難恢復,需要采用很多方法比如加離子水,稀釋電解液增加溶解,諧振8700HZ擊碎,小電流,在硫酸鉛40多度時溶解量最大等多種方法復合處理,速度很慢費時耗電,我們經常可以看到一個好好的魚機使用時在不同人的手里表現不一樣,除了水質可能電瓶也是一個很重要的原因,要么充電不足大電流下電壓跌落很厲害,要么保養不佳鹽化嚴重,容量損失較大.電瓶看似簡單,其實能充分的發揮出他的效能還是有許多學問需要講究的,夏天高溫能充電時我們要盡可能的放置涼快處減小溫升,保護充電器,冬天盡可能的放置溫度高一點的地方,室溫溫度比較好,低溫下電池鹽化加速,所以電池不用時最好放置接近常溫的地方保存,正常的一塊電池保持正常充電,最容易壞的時間在酷暑的季節,另一個在寒冷的冬天,冬天活性下降內阻升高終結電壓升高,對于固定終結電壓的充電器充電時電池會充不足電,低溫下長時間放置電池會快速鹽化形成永久不可恢復的大塊損失最嚴重,會大大加快容量丟失的速度,這是用上面的充電器充電就會大大減緩這種情況的發生保護電池,所以一個魚機它的各個部分是個協調的整體,合理的使用和保養都十分重要,不僅要有好的后極,還要有好的電池,還要有好的高性能的充電器.

瞬態電流大,銅損鐵損均嚴重,相當嚴重超載使用的狀態,是以變壓器和電容發熱嚴重,一般需要大材小用,比如1KW的變壓器按100W充電,電容需要大個子低內阻的,普通電解電容不行,可控硅不要to220塑封的,作為充電器是不合算的,轉換效率太低了

這種充電器變壓器制作要講究,你肯定沒做過,更不用說用過了,充電繞組要比一般變壓器電流密度選的小一些,也不像你說的1000W只充100W,充電時發熱那么嚴重,電容要向我說的用大電流低內阻的,充電電流不可過大,檔位選擇要合適,不合適當然會出現你說的那種情況.這個我充過好多長時間防止別人認為不能用的電池結果有相當一部分效果出乎我的預料.

這圖12v充電要接30v還是另繞

12V一般取25--30V交流,繞組線越粗越好,不能太細,如果沒有我說的好電容普通電容用幾個并聯,增加導線面積,如果是電力補償電容最好,將其拆開然后單個并聯,電容選擇根據電流需要選擇,同時調整可控硅功率配合.這種充電器不適用大電流狀態充電,我用的時候不超過2安培,具有修復和充電兩用功能.

可憐我才學疏淺,怎么也看不懂
放電回路在那里啊

圖中沒有畫出電池,接上電池使用時就是上面的波形,電容正半周充電,負半周可控硅導通電容通過可控硅電瓶形成回路,由于回路電阻很小放電時間特別短,電流幅度特別大,最后當小于可控硅關斷電流時自動關閉,準備下一個周期周期性工作.
