太陽能LED路燈升壓驅動解決方案

求太陽能LED路燈升壓驅動解決方案
額定輸入電壓:DC12V或24V
輸出電流:350mA(帶10個或12個1W LED)

全部回復(13)

只看樓主

正序查看

倒序查看

LV.5

2009-09-17 20:20

用2305可以輸入DC12-24升壓,效率大約85-88%左右,如需要實測具體應用參數,請聯系我申請DEMO板.

其他LED驅動IC推薦
LED手電類,7135,7136,PAM2803等,高性價比的恒流驅動IC,
射燈類,SD42522,QX5241,
代理臺灣ADDTEK品牌LED背光驅動IC類:AMC3202,A706,A723 等.
LED日光燈驅動IC方案:A704,和9910類完全不同的降壓電路架構,比9910類性能更好,更多的IC推薦或索取資料,樣片,技術支持
請聯系QQ:310402694,電話:0755-82979245,13554836730盧生,深圳廣鵬微科技

回復

zhangxuefang

LV.5

2009-09-18 10:18

此帖已被刪除

回復

leddel

LV.2

2009-09-18 11:32

@zhangxuefang

此帖已被刪除

24V輸入帶12顆串聯的LED方案很好做 12V輸入帶12顆串聯的話就比較危險一點
也不是不行但是要調試和老化很多的IC的占空比達不到

回復

wuqiong2089

LV.1

2009-09-18 15:53

@luxian

用2305可以輸入DC12-24升壓,效率大約85-88%左右,如需要實測具體應用參數,請聯系我申請DEMO板.其他LED驅動IC推薦LED手電類,7135,7136,PAM2803等,高性價比的恒流驅動IC,射燈類,SD42522,QX5241,代理臺灣ADDTEK品牌LED背光驅動IC類:AMC3202,A706,A723等.LED日光燈驅動IC方案:A704,和9910類完全不同的降壓電路架構,比9910類性能更好,更多的IC推薦或索取資料,樣片,技術支持請聯系QQ:310402694,電話:0755-82979245,13554836730盧生,深圳廣鵬微科技

高薪聘請高級電源工程師
詳請請登錄sangdabaili.com.cn

有意者請致電86330246 吳小姐

回復

zheb8000

LV.4

2009-09-20 19:23

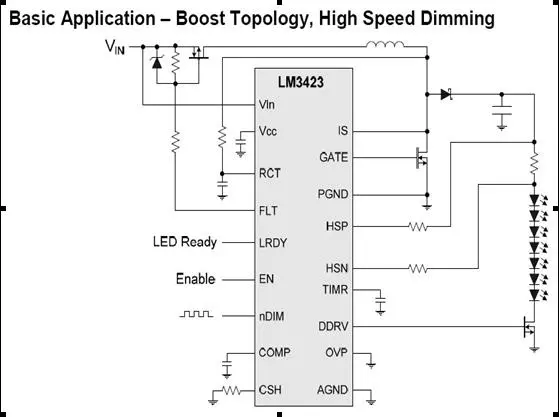

LM3423 應用LED升壓驅動方案
國半LM3423芯片適用于高達75V的輸入電壓,可升降壓應用,
可出高達20個1W串接 LED,應用太陽能路燈等,效率90以上;
       VIN range from 4.5V to 75V
2% 1.25V Internal reference voltage
Current sense voltage adjustable from 50mV to 1.25V
High side current sensing
750mA peak MOSFET gate driver
Dimming MOSFET gate driver
Input under-voltage protection
Output over-voltage protection
LED ready flag
Low shutdown current, Iq < 1?A
Fast (50 KHz) PWM dimming input
Cycle-by-cycle current limit
Programmable running frequency
Fault timer pin
TSSOP-20 package
        Applications
LED Drivers
Constant Current Buck-Boost Regulator
Constant Current Boost Regulator
Constant Current Flyback Regulator
Constant Current SEPIC Converter
Thermo-Electric Cooler (Peltier) Driver
TEL:(0)13760313075;
Email:ZHEB8110@163.COM;
MSN:ZHEB8110@hotmail.com;

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1367671253445800.jpg');}" onmousewheel="return imgzoom(this);">

回復

hulu2008

LV.3

2009-10-14 09:33

采用XL6003,效率90%,提供DEMO板測試,電話:13715105953,馬先生

回復

zhangxuefang

LV.5

2009-10-15 10:54

XL6003是一顆突破傳統電路拓撲結構,結合HVBCD工藝,大電流,高壓DC/DC升壓恒流LED驅動IC,
(1)它具有較寬的直流3.6V到36V輸入電壓范圍(低壓可以兼顧鋰電供電)
(2)最高升壓可到42V,可驅動串聯12顆1W LED(同比其它品牌多驅動4~5顆LED)
(3)大電流1050mA持續電流輸出,可驅動1W LED12串3并或3W LED12串
(4)EN腳可實現PWM調光,且自帶軟啟動功能
(5)低至0.2V參考電壓,可以有效提高系統效率
(6)輸出42V過壓保護功能
(7)內置過熱保護功能
優勢:寬電壓輸入,大電流輸出,外圍電路簡單.XL6003應用簡單,普通DC/DC升壓拓撲結構,效率高達92%,適用于基于LED的汽車、路燈、太陽能燈及LED背光驅動的應用.
