ncp1207的應用

用NCP1207設計的電源.
3.3V/5A
5V/1A
+15V/0.3A
-15V/0.3A
5V/0.4A
24V/0.2A
紋波及噪聲 50MV
0.2A

全部回復(54)

只看樓主

正序查看

倒序查看

jwr118

LV.3

2004-05-26 20:36

請問在90vac輸入時,效率有多少,我正在做60瓦的adaptor.thanks!

回復

hotsps

LV.7

2004-05-27 08:30

分開做會不會有點浪費,做在一起不好嗎?

回復

zvszcs

LV.12

2004-05-27 12:27

@hotsps

分開做會不會有點浪費,做在一起不好嗎?

3.3V與5V之間有開關時序

回復

zvszcs

LV.12

2004-05-27 12:31

@jwr118

請問在90vac輸入時,效率有多少,我正在做60瓦的adaptor.thanks!

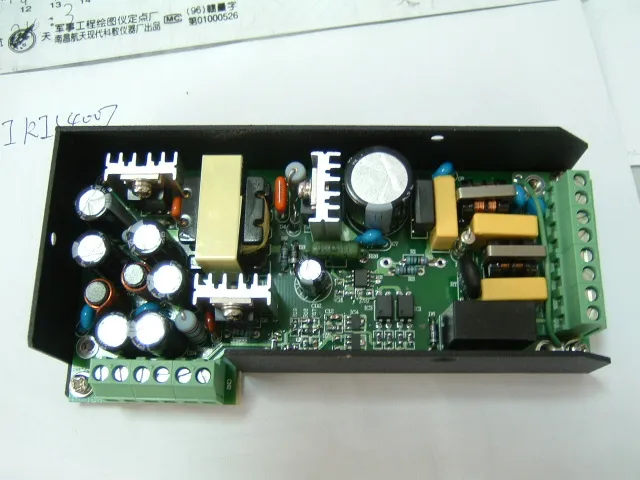

效率應該很高,現在正在做的電源為DC110轉換為5V/1.5A,24V/1A,效率測試為85%,紋波及噪聲為50MV.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085633169.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085702958.jpg');}" onmousewheel="return imgzoom(this);">

回復

hehe

LV.6

2004-05-27 13:22

是個好東西.

回復

sami

LV.6

2004-05-27 13:39

@jwr118

請問在90vac輸入時,效率有多少,我正在做60瓦的adaptor.thanks!

您可以考慮用FAIRCHILD的產品啊ONSEMI的支持不好的,價格也不算好.

回復

zvszcs

LV.12

2004-05-27 15:29

@hehe

是個好東西.

好東西要頂哦.

回復

zvszcs

LV.12

2004-05-28 07:50

@sami

您可以考慮用FAIRCHILD的產品啊ONSEMI的支持不好的,價格也不算好.

FAIRCHILD 的我已經在批量用,一年用大約只能用到400萬元的貨.
FAIRCHILD的貨老是斷貨.

回復

zvszcs

LV.12

2004-05-31 08:09

@zvszcs

效率應該很高,現在正在做的電源為DC110轉換為5V/1.5A,24V/1A,效率測試為85%,紋波及噪聲為50MV.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085633169.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085702958.jpg');}"onmousewheel="returnimgzoom(this);">

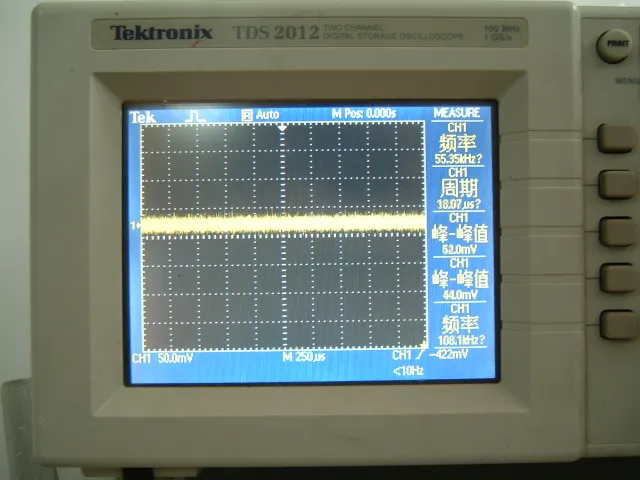

電源的紋波及噪聲不象民用電源用20M的示波器測試,而是用100M示波器測試(TDS2012)

回復

antony

LV.3

2004-05-31 10:41

@zvszcs

好東西要頂哦.

請教一下有關NCP1207的問題.
1.在開關管關斷時,漏極有很高的峰值(150v,輸入電壓小于200V),漏感大約是5微亨,是漏感造成的嗎?我采用“三明治”繞的,怎么才能進一步減少漏干?
2. 5pin的驅動波形在高電平時,電壓在10V到12V的波動,頻率有0.1K的波動,是NCP1207的DSS供電造成的嗎?

回復

zvszcs

LV.12

2004-05-31 11:05

@antony

請教一下有關NCP1207的問題.1.在開關管關斷時,漏極有很高的峰值(150v,輸入電壓小于200V),漏感大約是5微亨,是漏感造成的嗎?我采用“三明治”繞的,怎么才能進一步減少漏干?2.5pin的驅動波形在高電平時,電壓在10V到12V的波動,頻率有0.1K的波動,是NCP1207的DSS供電造成的嗎?

ncp1207的供電最好用反饋繞組供電.我做的沒有啊,你把你的變壓器的參數告訴我,看看我能幫你嗎,看看我的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085978193.jpg');}" onmousewheel="return imgzoom(this);">

回復

antony

LV.3

2004-05-31 16:54

@zvszcs

ncp1207的供電最好用反饋繞組供電.我做的沒有啊,你把你的變壓器的參數告訴我,看看我能幫你嗎,看看我的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085978193.jpg');}"onmousewheel="returnimgzoom(this);">

磁芯為EPC25,初級72匝,次級8匝,輔助繞組7匝,Lp＝960微亨,漏感為9.6微亨,輸入電壓范圍200~300V,輸出12V.
還有一問題,能不能用ncp1207實現完全的ZVS?

回復

zvszcs

LV.12

2004-06-01 08:06

@antony

磁芯為EPC25,初級72匝,次級8匝,輔助繞組7匝,Lp＝960微亨,漏感為9.6微亨,輸入電壓范圍200~300V,輸出12V.還有一問題,能不能用ncp1207實現完全的ZVS?

我給個變壓器的計算工具.1086048454.xls

回復

zvszcs

LV.12

2004-06-01 08:35

@antony

磁芯為EPC25,初級72匝,次級8匝,輔助繞組7匝,Lp＝960微亨,漏感為9.6微亨,輸入電壓范圍200~300V,輸出12V.還有一問題,能不能用ncp1207實現完全的ZVS?

初級圈數太多,改為40-50T看看,電感量要看你設計的最低頻率.

回復

antony

LV.3

2004-06-01 16:05

@zvszcs

初級圈數太多,改為40-50T看看,電感量要看你設計的最低頻率.

改為輔助線圈供電后,波形波動消失,看來是ncp1207DSS造成的.
順便問一下,你做的電路能完全ZVS嗎?我在做試驗是諧振電容取100多皮法時,漏極開通電壓較小,但是不穩定,就是在漏極開關前諧振周期不一樣,是0.5T和1.5T交替出現.后來我把振蕩電容改為1nF,波形倒是很穩定了,但是在輸入270V時,漏極開通電壓為220V,MOS管損耗很大,怎么解決?

回復

zvszcs

LV.12

2004-06-01 16:37

@antony

改為輔助線圈供電后,波形波動消失,看來是ncp1207DSS造成的.順便問一下,你做的電路能完全ZVS嗎?我在做試驗是諧振電容取100多皮法時,漏極開通電壓較小,但是不穩定,就是在漏極開關前諧振周期不一樣,是0.5T和1.5T交替出現.后來我把振蕩電容改為1nF,波形倒是很穩定了,但是在輸入270V時,漏極開通電壓為220V,MOS管損耗很大,怎么解決?

上面的兩種電源我取的電容容量為220P,470P.電容的容量不宜取得太大.
NCP1207比較難買(小批量).
不要望啦頂一頂

回復

zvszcs

LV.12

2004-06-02 08:10

@zvszcs

上面的兩種電源我取的電容容量為220P,470P.電容的容量不宜取得太大.NCP1207比較難買(小批量).不要望啦頂一頂

NCP1207好象做的電源動態響應不是太好.

回復

antony

LV.3

2004-06-02 08:26

@zvszcs

NCP1207好象做的電源動態響應不是太好.

的確如此,我聽說過有一種電路形式動態相應挺好的,我還沒查到,對了ZVS的問題你還沒回答呢,昨晚查了下資料,對于上面漏極諧振的周期不一樣是正常的,由于負載輕了的緣故.

回復

xian

LV.3

2004-06-02 08:42

@antony

改為輔助線圈供電后,波形波動消失,看來是ncp1207DSS造成的.順便問一下,你做的電路能完全ZVS嗎?我在做試驗是諧振電容取100多皮法時,漏極開通電壓較小,但是不穩定,就是在漏極開關前諧振周期不一樣,是0.5T和1.5T交替出現.后來我把振蕩電容改為1nF,波形倒是很穩定了,但是在輸入270V時,漏極開通電壓為220V,MOS管損耗很大,怎么解決?

請問電路上哪一個電容是振蕩電容?謝謝

回復

zvszcs

LV.12

2004-06-02 09:04

@antony

什么叫完全ZVS,我不是太明白啊?

回復

zvszcs

LV.12

2004-06-02 09:10

@xian

請問電路上哪一個電容是振蕩電容?謝謝

NCP1207好象不需振蕩電容.我說的電容只是在調整MOSFET的Coss

回復

antony

LV.3

2004-06-02 13:04

@zvszcs

什么叫完全ZVS,我不是太明白啊?

ling dian ya dao tong

回復

zvszcs

LV.12

2004-06-02 13:23

@antony

lingdianyadaotong

我當然知道,看看我登陸名.
我問你什么叫完全ZVS,什么叫不完全.

回復

antony

LV.3

2004-06-02 14:55

@zvszcs

我當然知道,看看我登陸名.我問你什么叫完全ZVS,什么叫不完全.

我的意思是說,如何讓mos管開通時電壓更低,最好為0了,是不是?象現在輸入電壓為270V時,mos管開通電壓為200V,mos管的損耗雖然不是很大了,但是在總損耗中所占比例并不少.
還有一個問題,我設計是12V輸出,但是輸出為11V多點,本來取樣電阻為4.7k,改為5.1k,仍舊,是什么原因?相同的控制回路在其他反饋電路中挺好的,讓我費解?

回復

zvszcs

LV.12

2004-06-02 15:58

@antony

我的意思是說,如何讓mos管開通時電壓更低,最好為0了,是不是?象現在輸入電壓為270V時,mos管開通電壓為200V,mos管的損耗雖然不是很大了,但是在總損耗中所占比例并不少.還有一個問題,我設計是12V輸出,但是輸出為11V多點,本來取樣電阻為4.7k,改為5.1k,仍舊,是什么原因?相同的控制回路在其他反饋電路中挺好的,讓我費解?

完全為零恐怕不行吧.
輸出不能調,是在負載還是空載.
