你理解的沒錯,一般變壓器直接買個現成的輸出9V的就可以

感謝大哥答復!!原來是這樣!!!!那我的-5V輸出用7905也要先輸出-7V羅??變壓器可以直接買???我只要幾個做實驗,不可能廠家會給做啊.

如果正負5V就買雙路輸出的9V變壓器

看來大哥對變壓器很熟悉,請幫助看看我這個DC-DC用什么現成的變壓器合適呢(我只買5~10個做實驗,成了再買)?
請看我的電源要求:
輸入:9V~18V
三路輸出:

OUTput(1)=+12v/1A   紋波電壓峰峰值<10mv
OUTput(2)=+5v/0.5A  紋波電壓峰峰值<20mv
OUTput(3)=-5v/0.5A  紋波電壓峰峰值<20mv
輸出+12v與+/-5v不共地


OUTput(1)負載調整率((額定負載下的輸出電壓-空載下的輸出電壓)/額定負載下的輸出電壓):0.02%
OUTput(2)負載調整率:0.1%
OUTput(3)負載調整率:0.1%
OUTput(1)電壓調整率(最大偏差電壓/標稱輸入電壓下的輸出電壓%):0.1%
OUTput(2)電壓調整率:0.2%
OUTput(3)電壓調整率:0.2%

成本可以適當高些<150 RMB!!!

工作溫度-40~55攝氏度
連續工作時間=2.0小時
無對流冷卻(全密封/不通風/不透氣/無風扇)
我老板是電源盲,定的這個參數感覺不很合理哈.嘿嘿

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125923307.jpg');}" onmousewheel="return imgzoom(this);">

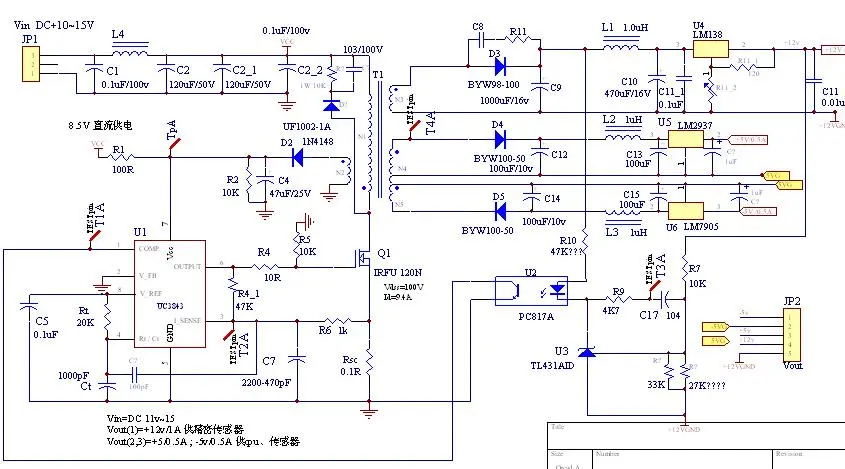

附上我的電路圖,請大哥看看這樣離實現要求還有多遠?如何改進.小弟是新人,一個產品都還沒做過.求助!!!嘿嘿

TL431U3得控制極要求2.45V得,所以要求輸出電壓在R7和下面得電阻R?分壓,得到R?得電壓為2.45V.你可以具體算一下.另外R10得阻值太大了,可以用1k或稍大點得電阻代替.在U1得電源端最后并一個穩壓管,以穩定保護電源電壓.具體還要要看調試過程,先說這些

謝謝大哥,你的意思是說我可以按這個原理圖布板子了對吧?謝謝您的關注!!請持續關注嘿嘿

電路不錯﹐﹐﹐﹐﹐要模擬﹐但是你的電路布局水平有待提高哦
