1W  LED 需要恒流.

如果用過恒流芯片還是出現這種情況呢?

電子變壓器有并聯反饋和串聯反饋(有一個小磁環)之分,LED燈是容性負截(電流不連續)且功率較小,對于串聯反饋的電子變壓器會因反饋不足而工作不穩定,因而會出現閃爍;并聯反饋的電子變壓器由于反饋電流不受負截的影響,因此接LED燈可以正常工作.另外MR16 LED燈內的整流橋有的是普通二極管,這種燈用到電子變壓器上會因整流二極管的反向恢復時間太長而發熱嚴重,并很快就會燒壞;也就是只有LED燈內部整流橋是用肖特基二極管的燈接到并聯反饋的電子變壓器上才能正常工作.

是不是用AC會閃,.DC不閃.
輸出端并的電容不夠大,

為了幫助LED照明電源開發工程師解決開發過程中遇到的問題,特邀業內專家與工程師朋友一起探討LED照明產業鏈相關話題,包括LED驅動電源設計、選型,標準安規,以及供應與市場......

加入社區

謝謝ziua的回答,按你所說的,可用怎樣的解決方案呢,有沒有驅動IC可以避免這個問題,或者其它解決方案呢?

總結
MR16驅動頻閃
電子變壓器有并聯反饋和串聯反饋(有一個小磁環)之分,LED燈是容性負截(電流不連續)且功率較小,對于串聯反饋的電子變壓器會因反饋不足而工作不穩定,因而會出現閃爍;并聯反饋的電子變壓器由于反饋電流不受負截的影響,因此接LED燈可以正常工作.另外MR16 LED燈內的整流橋有的是普通二極管,這種燈用到電子變壓器上會因整流二極管的反向恢復時間太長而發熱嚴重,并很快就會燒壞;也就是只有LED燈內部整流橋是用肖特基二極管的燈接到并聯反饋的電子變壓器上才能正常工作. ziua 回答
另外也可以采用升降壓芯片,避免此問題發生.
還可以采用更低啟動電壓的芯片解決此問題.
達人可以點評一下

臺灣點晶 士蘭一級代理
QQ:214916521

用升降壓芯理論上應該可以,但這樣需在較大的電感,MR16可能裝不下,成本也會升高,因此據我所知現在還沒有人采用,另外也沒有其它好的辦法,前面有人問加大電容當然是沒用的.

你有無試過,我們以前也有碰到過這種問題,DC不會閃,用AC就閃,后來輸出端電容用了220uF就沒閃了

臺灣永利科技AW1001,讓您的MR16 LED燈使用電子式/非電子式變壓器不會出現頻閃
AW1001具有以下特色:
1. 具有高度能力可抵抗輸入電壓(例如MR16電子式變壓器)所挾帶來的雜訊(Vin Ripple)
2. 操作頻率最高可達6MHz,減小外圍組件體積
3. 輸入電壓不穩時亦可提供穩定電流
4. AC/DC可用,應用于MR16可連接AC 12V電子式/非電子式變壓器
5. 具有PWM數字調光,高亮度及低亮度時不閃爍
6. 可提供外部其它IC 5V, 10mA電壓
7. 高效率,串聯3顆3W LED效能可達91%

聯絡人:劉小姐
臺灣永利科技有限公司 AlwayTek Co., Ltd.
http://www.alwaytek.com.tw
TEL: 886-4-22851421
sales@alwaytek.com.tw
臺灣臺中市南區國光路250號中興大學創新育成中心207室

提供性價比最好的MR16驅動模塊.

013750931617 李先生
E-mail:neilnet@126.com
MSN:neilnetlee@hotmail.com
QQ:53750637  在線咨詢和留言
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.comhttp://wpa.qq.com/pa?p=1:53750637:10');}" onmousewheel="return imgzoom(this);">點擊這里給我發消息

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.comhttp://www.lumen-chip.com/cn/images/msn.jpg');}" onmousewheel="return imgzoom(this);">

看看

找我!我有不閃的! 愛德電源 湯潤林 13424433484

在交流工頻變壓器,也不會頻閃嗎?

用交流工頻變壓器不會閃.

效率會降低嗎

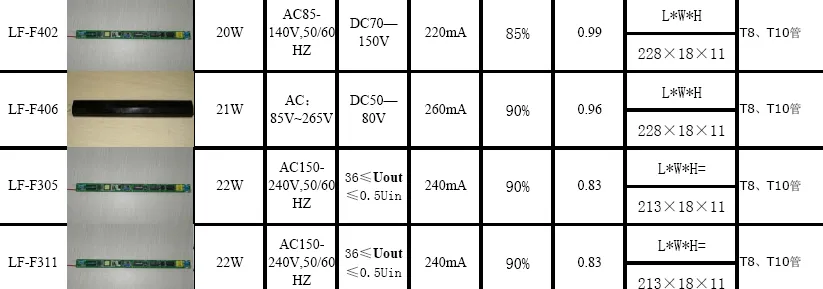

深圳萊福德光電 專業LED日光燈電源供應商
15999625601   WWW.ledfriend.com
惠建波

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2709911249888501.png');}" onmousewheel="return imgzoom(this);">
深圳萊福德光電 專業LED日光燈電源供應商
15999625601   WWW.ledfriend.com
惠建波

提供性價比最好的MR16驅動模塊.

013750931617 李先生
E-mail:neilnet@126.com
MSN:neilnetlee@hotmail.com
QQ:53750637  在線咨詢和留言
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.comhttp://wpa.qq.com/pa?p=1:53750637:10');}" onmousewheel="return imgzoom(this);">點擊這里給我發消息
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.comhttp://www.lumen-chip.com/cn/images/msn.jpg');}" onmousewheel="return imgzoom(this);">

重點推薦:低成本高效率的最佳MR16射燈燈杯開關式1.5A恒流驅動芯片PAM2861:6至40V輸入,內置高精度電流檢測器，恒流輸出精度小于2%,效率高達97%以上，產品完全兼容于ZXLD1350、ZXLD1360（Zetex）和PT4115(PowTech),BP1360,BP1361(BPSemi)，SN3350,MT7201等產品,主要封裝有SOT23-5，SOT89-5

PAM2861應用資料下載:   PAM2861規格書下載    PAM2861-MR16應用方案完整資料下載

           PAM2861中文資料(MR16 BOM)下載    PAM2861-MR16參考PCB下載

其它產品介紹進公司網站了解:www.lumen-chip.com

領先LED照明方案專業提供商:----深圳市流明芯半導體照明科技有限公司

Website:http://www.lumen-chip.com

聯系人:Michael
手機：13312968406

電話：0755-61335862

傳真：0755-29059280

Email:michael@lumen-chip.com

QQ在線客服:  578633728

MR16射燈驅動IC-PAM2861的詳細介紹

概述

PAM2861是一款于連續工作模式下的降壓轉換器，專為單只或多只大功率LED,內置高精度電流檢測器，能通過外置電阻設定輸出電流，. 可選擇軟開關 ...開關式1.5A恒流芯片,軟啟動、高達1Mhz開關頻率,開路保護,從6~40V輸入,最大電流可以做到1.5A電流,恒流輸出精度2%,效率高達97%以上，產品完全兼容于ZXLD1350、ZXLD1360(ZETEX)和PT4115、PT4105(PowTech),BP1361,BP1360（BPSemi）,SN3350,CL6808，MT7201等產品,總結了業界同類產品的優缺點,揚長避短,是中低電壓范圍LED驅動的終結者。主要封裝有SOT23-5，SOT89-5，產品廣泛用于MR16、MR11,洗墻燈、投光燈、車燈等照明.

PAM2861是于連續工作模式下的降壓轉換器，專為單只或多只大功率LED 串聯使用。此驅動IC兼容較寬的直流輸入電壓，輸入范圍在6-40VDC內都能穩定可靠的工作，輸出穩定可調的最大1.5A恒流電流，最高輸出達32W。PAM2861內置高精度電流檢測器，能通過外置電阻設定輸出電流，電流檢測電壓極低，只有0.1V，大大減少因大電流電阻發熱變阻值問題。輸出電流可通過對VSET引腳進行PWM調節，PWM頻率為100-1KHz,PWM最高輸入電壓是5V。VSET引腳也可能通過DC電壓來控制輸出開或關（軟開或關功能）。輸入低于0.2VDC電壓時，可有效關閉輸出。

特點

◆ 外圍電路極簡單

◆ 寬輸入電壓范圍:6~40V輸入

◆ 最大輸出電流1.5安培

◆ 單引腳控制軟開關輸出或DC及PWM調光控制

◆ 內置PWM濾波器

◆ 可選擇軟開關

◆ 軟啟動,可PWM調光,高轉換效率達97%

◆ 開關頻率最高到1MHz

◆ 內置LED過電流快速保護和過溫保護,讓系統更安全.

◆ 輸出恒流精度2%

◆ 完全替換ZXLD1350/1360,PT4115等MR16驅動產品

◆ 無鉛 SOT23-5, SOT89-5 和 MSOP-8 封裝

應用

◆ 低壓MR16 MR11射燈恒流驅動,洗墻燈,投光燈, 埋地燈,水底燈,汽車照明等

◆ 工業低壓照明燈驅動

◆ 低壓照明工業

◆ LED后備照明

◆ 背光LED恒流驅動

◆ 緊急照明系統

◆ 指示燈驅動

◆ 各種需恒流驅動的低壓設備

相比國內外同類產品.PAM2861還是具備一些優勢的:

具體如下:

1,工作電壓高達40V.有些同類產品的工作電壓只有30V,其實比較低,根本不能滿足24V AC的工作調節,因此PAM2861的適應性比較好.國內有些同類產品本來耐壓就是30V,后來數據表改到40V,但是換湯不換藥,真正超過30V應用時候很危險.

2,PAM2861增加了過流快速保護,比較安全.國外有一些同類產品沒有過流保護,驅動板易受到干擾,電流就會飆升.經常會燒壞掉IC.PAM2861不但有過流保護還有過溫保護.更加安全.

3,恒流效果好.PAM2861的恒流效果非常好,基本不受電壓波動影響.國內有些同類產品即使在DC24V情況下工作,串聯3個LED和6個LED的情況電流波動非常大.PAM2861則不會.

4,性價優勢.PAM2861的原廠龍鼎微電子是一家美資設計公司,有硅谷20多年的設計經驗基礎,再配合國際著名的代工廠生產.產品性能有保證.同時由于技術優勢,成本也得到很好控制.PAM2861是國外大廠的產品性能,卻是國內產品的價格.此點相對于國外的品牌很有優勢.

PAM2861完全兼容ZXLD1350,ZXLD1360,PT4115,SN3350以及方案替換LM3402/LM3404等驅動方案.更具價格以及性能優勢.

典型應用圖

MR16驅動應用

標題:低起動電壓，升壓大電流恒流驅動IC-PAM2803，廣泛應用于手電筒，太陽能升壓恒流照明（草坪燈，臺燈）。

PAM2803規格書下載

領先LED照明方案專業提供商:----深圳市流明芯半導體照明科技有限公司

Website:http://www.lumen-chip.com

聯系人:Michael
手機：13312968406

電話：0755-61335862

傳真：0755-29059280

Email:michael@lumen-chip.com

QQ在線客服:  578633728

低起動電壓，升壓大電流恒流驅動IC-PAM2803，廣泛應用于手電筒，太陽能升壓恒流照明（草坪燈，臺燈）。

PAM2803是采用PWM控制模式開關型DC-DC升壓恒流驅動，用于驅動3W大功率白光LED。LED電流可通過外部反饋電阻調節500mA~1A輸出，95mV的反饋電壓可以有效

減少外部電阻的損耗。固定1MHZ開關頻率。使用較小的電感和陶介電容。輸入電壓：1.8－3.6V。LED電流可通過外部電阻設定。反饋電壓95mV。具有2A NMOS開關管（100mΩ）在高負載下可提供高效率。通過DC直流電壓加到FB端對LED亮度進行細調或PWM信號加到SHDN。LED功能效率達：90％。電流精度：±5％。低啟動電壓：0.9V（Iled＝270mA）.低維持電壓：0.75V（LED電流＝200mA）。內部2AMOSFET開關。開路LED保護。過溫保護，帶過壓保護可空載。

封裝：SOT23-6。最小包裝為3K PCS。

　 另外要想充分發揮恒流驅動 PAM2803的性能請注意以下幾點：

1、電感性能要優良，性能優良包括：飽和電流值要盡量高，直流電阻要盡量小，磁芯損耗要盡量低

IC內部有2A峰值電流限制，但電感的飽和電流必須留有一定的余量，通常最低不要低于2A，更高

的飽和電流值意味著需要更大的磁芯，更粗的銅線，損耗自然也隨之減小，但體積必然隨之加大

2、肖特基的性能要優良，包括，更低的正向壓降，更低的漏電

3、濾波電容也要性能優良，容量不低于10uF，ESR盡量低

4、另在工程師Layout板子的時候也需要注意走線的合理性。下圖有圖示可參考如需要PCB文件可與我司工程部聯系。

我司工程部推薦 PCB布線

產品外包裝：

加大濾波電容

我認為這個問題應該份2個問題點來看待，第一個如10樓的那樣電子變壓器輕載導致電子變壓器不能正常工作的，這個問題估計在座的各位也沒什么好辦法，第二種是電子變壓器輕載時輸出電壓遠低于額定輸出電壓的，這類可以用12樓的方法來解決問題。

對于第一種問題，我曾在MR16的輸入端并聯一個27歐姆的電阻后頻閃問題消失，但隨之而來的是并聯的這個電阻發熱嚴重需要使用功率比較大的電阻才能滿足要求，這樣就帶來的成本問題及MR16燈內空間的問題。
