請幫忙推薦幾種方法.謝謝

最主要是能完全關斷
而且要靈敏度高

從你的電路看可能第二種方案效果會更好
你可以試試

試過效果不好啊.而且損耗太大了,我是用于便攜式

請問你們是生產什么產品的?是什么公司呀?

奇怪,這很重要嗎?這產品也不怎么樣呀,

謝謝合作.幫我解決問題嘛.這事S聊好嗎?

你用的什么廠家的34063?有的國產3毛多錢的34063用起來可能確實不太如意.

現在是指這電路效果,牛頭不對馬嘴呀!

關5腳可以嗎?

試過沒有?

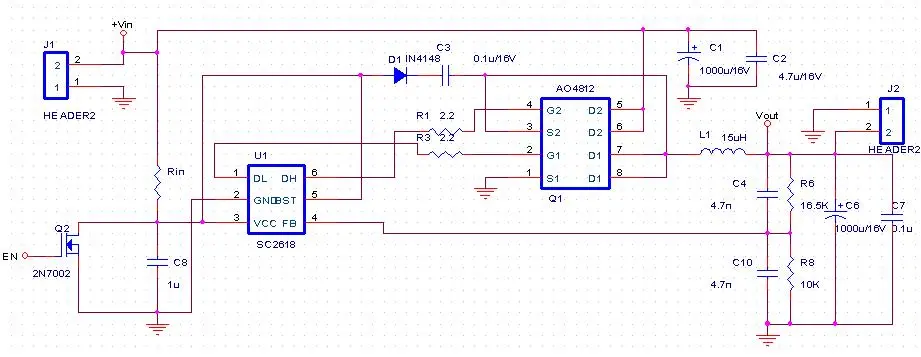

小伙子,用這種方法關VCC,你的第一種方法關斷時,因為三極管的放大作用,輸入電流還是被抽了很多(三極管的方法倍數倍),用這種方法就沒這個煩惱了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123139099.jpg');}" onmousewheel="return imgzoom(this);">

對呀.是指效果啊.不過事實上, 市面上所有的34063的spec.上的參數都是基本一致. 但是實際使用中,在滿負載的情況下, 相同參數不同品牌的34063的負載能力會有不同程度的下降, 其優劣也就表現在這里.

看清楚一點,要明白關斷之后,電到底消耗在哪里

哦.沒注意,原來你是指關斷效果.不好意思,

我見過用第二個圖的方法做的產品!

這是什么呀,,,因為MC34063沒有專用關斷腳,只有外加電路.

感覺到你模擬電路還可以呀,怎么會看不懂這點呢?
這個電路是來關斷VCC的!
EN=1,關斷VCC,電路就不動了;EN=0,VCC,照樣供電給IC.
這個電路在關斷時候的功耗為VCC(Square)/Rin.

謝謝你~~~]

我現在問的是只針對MC34063的ON/OFF

不過還是要謝謝你...

oh,my god!不是關34063的電源還是關誰的?
你把SC2618換成34063不就ok了嗎?真是暈菜

oh,my god!
你把電路改過來嗎?行的通嗎?暈
VCC拉地??電流好大啊!

不是UC3842VCC供電電流那么小.

郁悶,你知道那個Rin取多大嗎?你取個10K,試試不就行了嗎?如果可以就ok呀!

老大,你只是把VCC拉地,又不要拉collector那些!

MC34063是集成的,在內部,怎么拉?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123151433.jpg');}" onmousewheel="return imgzoom(this);">

郁悶,大哥.我是要針對MC34063呀和其他芯片不一樣嘛.謝謝你好意.


兄弟在哪.請你吃個飯,,

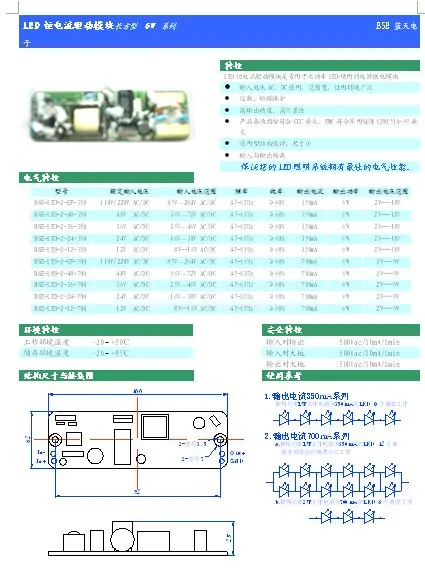

你好,我們就做上述產品!

my god!我的VCC也在內部呀!
你的TRANSISTOR在內部,你不給它供電不就行了嗎?
34063只要VCC為0,它就不能動了,內部的三極管還起什么作用呀?
一個IC,VCC只要over了,一般都動不了了!
你試試吧,大哥!可惜我手頭沒有34063,我只有SC4519和SC4501

VCC是給內部的與門和shimitter trigger供電的,VCC沒有,內部的三極管就沒有驅動了,你的IC不完全不動了嗎?
做電源,怎么玩,還是要看看IC內部的!

用電平來控制3腳達到關斷目的是絕對可行的,本人以前有幾款充電器產品就是這樣設計的.
其實原理很筒單,主要是讓IC停振.
另外各位朋友,有需要MC34063的也可找我呀.
