應該看你的要求了,效率,控制保護等要求.

要求效率盡可能高,成本無所謂,關鍵是要絕對可靠.
能夠升級.器件少了是不是可靠性就高了呢??謝謝SZD大哥

***

請問DPA做的是不是效率更好呢?謝謝大哥

DPA 18V以下不啟動

UC3843

頂

DC-DC電源要求:
輸入:18V~36V
OUTput(1)=+12v/1A   紋波電壓峰峰值<10mv
OUTput(2)=+5v/0.5A  紋波電壓峰峰值<20mv
OUTput(3)=-5v/0.5A  紋波電壓峰峰值<20mv
輸出+12v與+/-5v不共地


OUTput(1)負載調整率((額定負載下的輸出電壓-空載下的輸出電壓)/額定負載下的輸出電壓):0.02%
OUTput(2)負載調整率:0.1%
OUTput(3)負載調整率:0.1%
OUTput(1)電壓調整率(最大偏差電壓/標稱輸入電壓下的輸出電壓%):0.1%
OUTput(2)電壓調整率:0.2%
OUTput(3)電壓調整率:0.2%

成本可以適當高些<150 RMB!!!

工作溫度-40~55攝氏度
連續工作時間=2.0小時
無對流冷卻(全密封/不通風/不透氣/無風扇)
我老板是電源盲,定的這個參數感覺不很合理哈.嘿嘿

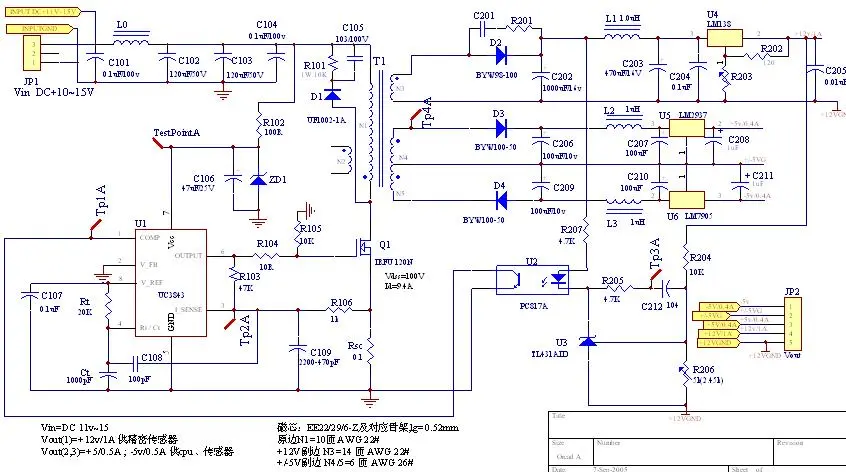

現在用3843做的DCDC,電源要求在9貼,電路如下,請大家指正!!謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126105190.jpg');}" onmousewheel="return imgzoom(this);">

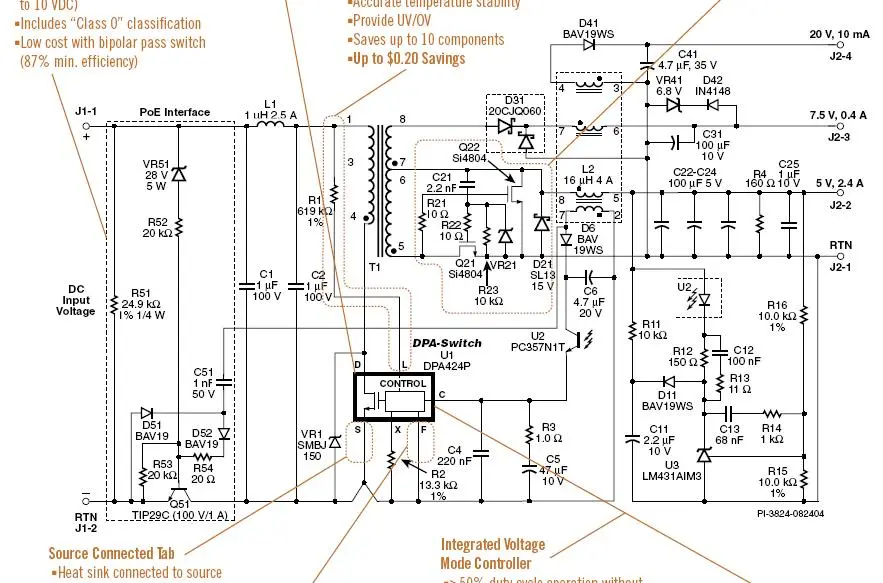

DPA單路效率高2%,多路未做過.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126191404.jpg');}" onmousewheel="return imgzoom(this);">

DPA做反激式有什么特別嗎??很奇怪,感覺反激只要往副邊多繞線圈就可多路輸出,可是好像都不用DPA作多路輸出??

可以多路,可在POWERINT網上查 .

哦!謝謝大哥的回復!!那這個和直接用3843做反激是不是很相似呢?
其變壓器設計、輸出整流濾波設計、電壓反饋(光耦合等)環節是否不經大的修改(只需重算參數)就可以直接用于同樣的DPAswitch(DPA423-426)的反激電路設計呢?大家都用反激式,DPA集成了啟動電路/開關管等???請指教

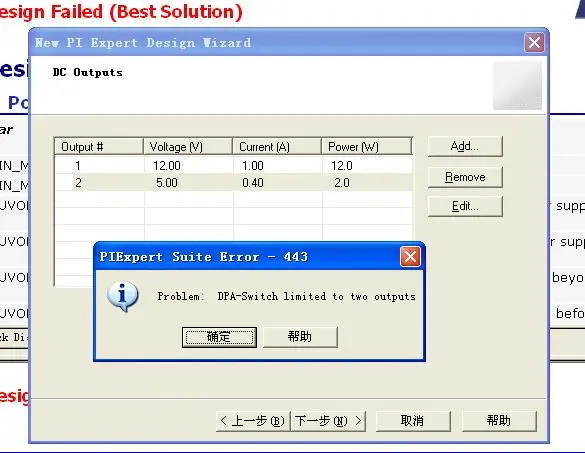

我用了他們提供的那個設計軟件,結果出了這樣,見貼圖


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126193113.jpg');}" onmousewheel="return imgzoom(this);">

**此帖已被管理員刪除**

頂!!!!
