請教各位高手,關于低壓節能燈電路...

請教各位高手,關于低壓節能燈電路...

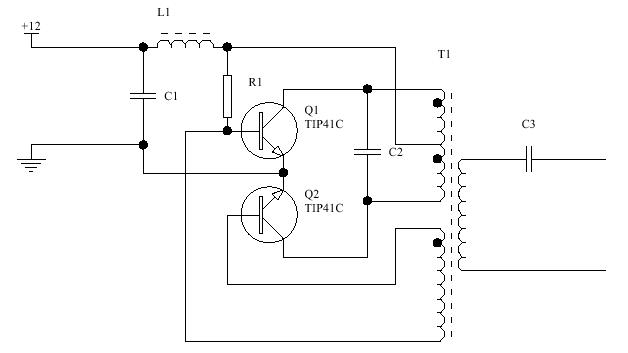

各位點燈高手:俺準備用附圖所示電路做一個低壓節能燈(10-20W左右),請幫忙看看電路有無問題.另:請教:
1:L1的電感量是否很重要?是否越大越好?
2:變壓器應該按什么規則設計?是否要加氣隙?
3:C2、C3應如何取值?
拜謝各位!
全部回復(25)
正序查看
倒序查看
tianma
LV.5
2
2004-03-24 11:30
回復
L1的電感量當然很重要,它直接影響管子的工作進而影響管子的溫度.故需根據工作頻率來調整.C2亦是;C3對CF和變壓器的飽和與否有直接影響; 氣隙是必不可少的條件.順便問一句:你那圖你能確認嗎?
商榷.
0
回復
尹工
LV.5
3
2004-03-24 15:42
@tianma
回復L1的電感量當然很重要,它直接影響管子的工作進而影響管子的溫度.故需根據工作頻率來調整.C2亦是;C3對CF和變壓器的飽和與否有直接影響;氣隙是必不可少的條件.順便問一句:你那圖你能確認嗎?商榷.
謝謝!...
能否再講詳細些?L1如何確定?變壓器如何計算?
另外:不好意思,“CF”是什么意思?
這圖是近10年前見到的一個應急燈(好象是小鬼子的)抄的圖,當時核查過多次,應該沒錯誤.是否發現了什么問題?或者這些年又發展出什么更好的電路?

謝!
0
回復
tianma
LV.5
4
2004-03-25 10:04
@尹工
謝謝!...能否再講詳細些?L1如何確定?變壓器如何計算?另外:不好意思,“CF”是什么意思?這圖是近10年前見到的一個應急燈(好象是小鬼子的)抄的圖,當時核查過多次,應該沒錯誤.是否發現了什么問題?或者這些年又發展出什么更好的電路?謝!
回復
CF---電流波峰比; L1依據電流確定磁芯和線徑,依據工作頻率確定電感量; 變壓器的計算請參照推挽式開關電源的變壓器的計算方法.
0
回復
尹工
LV.5
5
2004-03-25 11:09
@tianma
回復CF---電流波峰比;L1依據電流確定磁芯和線徑,依據工作頻率確定電感量;變壓器的計算請參照推挽式開關電源的變壓器的計算方法.
謝謝!再請教...
L1的電感量與工作頻率的對應關系是什么?如何計算?有無經驗值?例如:我想把工作頻率設在30KHz左右,電感量大概取多少?再謝!
另:“波峰比”是燈管的一項參數嗎?我以前沒用過...
0
回復
tianma
LV.5
6
2004-03-25 11:33
@尹工
謝謝!再請教...L1的電感量與工作頻率的對應關系是什么?如何計算?有無經驗值?例如:我想把工作頻率設在30KHz左右,電感量大概取多少?再謝!另:“波峰比”是燈管的一項參數嗎?我以前沒用過...
先找本書看看吧.
http://bbs.dianyuan.com/topic/681.
順便問一句,你做這一行幾年了?
希望幫到你!
0
回復
尹工
LV.5
7
2004-03-25 12:27
@tianma
先找本書看看吧.http://bbs.dianyuan.com/topic/681.順便問一句,你做這一行幾年了?希望幫到你!
不好意思...
大俠見笑了...俺做電源已好多年了,但電子鎮流器從來沒做過,這次是幫朋友私下做幾個(公司沒往此方向發展)所以只能仰仗大俠了!那本書,市場上現在還有嗎?我有空去找找,掃掃盲.
如果大俠有空,請幫忙把電感(L1)的計算方法告知,或推薦個值以應急.
謝謝!
0
回復
tianma
LV.5
8
2004-03-25 12:50
@尹工
不好意思...大俠見笑了...俺做電源已好多年了,但電子鎮流器從來沒做過,這次是幫朋友私下做幾個(公司沒往此方向發展)所以只能仰仗大俠了!那本書,市場上現在還有嗎?我有空去找找,掃掃盲.如果大俠有空,請幫忙把電感(L1)的計算方法告知,或推薦個值以應急.謝謝!
沒關系.
好吧,我將給你一份我以前做過的24VDC 40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
0
回復
尹工
LV.5
9
2004-03-25 13:15
@tianma
沒關系.好吧,我將給你一份我以前做過的24VDC40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
感激涕零...
我油箱:e3c@vip.163.com
如果有時間,請告知改成12V輸入,哪些參數要修改(例如L1,該改大還是改小).
叩謝!
0
回復
tianma
LV.5
10
2004-03-26 15:13
@尹工
感激涕零...我油箱:e3c@vip.163.com如果有時間,請告知改成12V輸入,哪些參數要修改(例如L1,該改大還是改小).叩謝!
已發給你.注意接收.
希望幫到你!
0
回復
尹工
LV.5
11
2004-03-27 01:39
@tianma
已發給你.注意接收.希望幫到你!
多謝!已回信,注意查收.
非常感謝!
0
回復
英特朗
LV.3
12
2004-05-21 20:22
@tianma
沒關系.好吧,我將給你一份我以前做過的24VDC40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
你好!能與我發一份嗎/謝謝!我的郵箱inte@pub.nt.jsinfo.net
0
回復
zhangny
LV.2
13
2004-05-21 21:33
@tianma
沒關系.好吧,我將給你一份我以前做過的24VDC40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
CCJJ11大俠,能否也給我一份?郵箱:ZNY@XINHUANET.COM
0
回復
LV.1
14
2004-05-21 22:21
@tianma
沒關系.好吧,我將給你一份我以前做過的24VDC40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
大俠:給我來一份,my mail address is:xiaorenwu@126.com,thank you!
0
回復
zhgw
LV.6
15
2004-05-22 09:00
@
大俠:給我來一份,mymailaddressis:xiaorenwu@126.com,thankyou!
CCJJ11大俠,能否也給我一份?郵箱:huguowei@tom.com.不甚感激!
0
回復
bluesun
LV.2
16
2004-05-22 17:16
@zhgw
CCJJ11大俠,能否也給我一份?郵箱:huguowei@tom.com.不甚感激!
CCJJ11大師,能否也給我一份?郵箱:EQAT525@sohu.com不甚感激!
0
回復
tianma
LV.5
17
2004-05-25 16:22
@bluesun
CCJJ11大師,能否也給我一份?郵箱:EQAT525@sohu.com不甚感激!
對不起大家,前段時間不在公司所以恢復太晚. 實在抱歉,我以將其做為原創發表.敬請大家指正,批評.
0
回復
2004-05-27 18:51
@tianma
沒關系.好吧,我將給你一份我以前做過的24VDC40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
大俠.能否給我一份.我郵址YZY966@TOM.COM多謝
0
回復
chengainfi
LV.1
19
2004-05-27 20:51
@tianma
沒關系.好吧,我將給你一份我以前做過的24VDC40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
大俠:能否給我一份.我郵址chengainfi@163.com.多謝!
0
回復
cooyaa
LV.1
20
2004-05-30 11:00
@tianma
已發給你.注意接收.希望幫到你!
CCJJ11大俠,能否也給我一份?tanghd@vip.sina.com
0
回復
haan
LV.4
21
2004-05-31 12:15
@tianma
回復L1的電感量當然很重要,它直接影響管子的工作進而影響管子的溫度.故需根據工作頻率來調整.C2亦是;C3對CF和變壓器的飽和與否有直接影響;氣隙是必不可少的條件.順便問一句:你那圖你能確認嗎?商榷.
一派胡言,沒一句對的.這是Royer變換器,搞懂原理再說.
0
回復
tianma
LV.5
22
2004-05-31 14:30
@haan
一派胡言,沒一句對的.這是Royer變換器,搞懂原理再說.
那能否請你給點意見呢?
0
回復
2007-12-02 22:14
@tianma
那能否請你給點意見呢?
小弟急需12V20W工作電路參路,請蒙大俠指點.522798927@qq.com
0
回復
linksun
LV.1
24
2007-12-03 15:49
@向左向右
小弟急需12V20W工作電路參路,請蒙大俠指點.522798927@qq.com
也請給我一份linksun@willtron.net
0
回復
afterred
LV.3
25
2008-03-12 16:07
@linksun
也請給我一份linksun@willtron.net
能否給我一封24v 40w節能燈的資料!拜謝了!!郵件地址:jhwu@21cn.net
0
回復
CB2332131
LV.1
26
2012-04-14 08:54
@tianma
沒關系.好吧,我將給你一份我以前做過的24VDC40W的相關資料.看能否幫到你.能給我你的Mail地址嗎?
你好，能發一份給我嗎，我做的是12V的，EE19變壓器，變壓器匝數比，謝謝。我QQ郵箱  286083849@QQ.COM。
