學了那么久的電源,到現在我是對變壓器的設計越來越模湖了!

哪位大哥有各電源拓普的推導公式方面的電子資料啊?
我找不到.現在對電源變壓器設計方面的公式越搞越不明白.

還望大老們幫幫忙!

全部回復(17)

只看樓主

正序查看

倒序查看

jacki_wang

LV.11

2005-06-09 15:10

壇子上有很多書上都有講的.

回復

斯文敗類

LV.9

2005-06-09 17:23

@jacki_wang

壇子上有很多書上都有講的.

能找到的都已經找到了.不能找到的到現在也沒翻到.
你說
變壓器產生的電動勢E＝delta的磁通量/deltaT*N

那對于反激和正激來說,又是怎么得到輸出電壓與輸入電壓的關系的呢?

哎...可能是我的理論還不夠吧...

神啊......救...救...我吧......

回復

jacki_wang

LV.11

2005-06-09 17:28

@斯文敗類

能找到的都已經找到了.不能找到的到現在也沒翻到.你說變壓器產生的電動勢E＝delta的磁通量/deltaT*N那對于反激和正激來說,又是怎么得到輸出電壓與輸入電壓的關系的呢?哎...可能是我的理論還不夠吧...神啊......救...救...我吧......

用伏特秒平衡可以很簡單得到的.

回復

斯文敗類

LV.9

2005-06-10 07:28

@jacki_wang

用伏特秒平衡可以很簡單得到的.

不明白.請教下,哪里有這方面的資料呀

回復

ridgewang

LV.8

2005-06-10 09:42

@斯文敗類

不明白.請教下,哪里有這方面的資料呀

區分開電感和變壓器.反激變壓器其實是電感
對于真正的變壓器有:V1:V2=N1:N2.
對于電感用伏秒平衡原理:V1*T1=V2*T2.
注意T2不好把握,和你的設計有關,一般采用臨界模式便于計算
臨界模式下有:T1=Ton,T2=Toff.Ton+Toff=T

回復

斯文敗類

LV.9

2005-06-10 16:12

@ridgewang

區分開電感和變壓器.反激變壓器其實是電感對于真正的變壓器有:V1:V2=N1:N2.對于電感用伏秒平衡原理:V1*T1=V2*T2.注意T2不好把握,和你的設計有關,一般采用臨界模式便于計算臨界模式下有:T1=Ton,T2=Toff.Ton+Toff=T

那對于反激來講,難道就不存在V1:V2＝N1:N2

回復

ridgewang

LV.8

2005-06-10 17:06

@斯文敗類

那對于反激來講,難道就不存在V1:V2＝N1:N2

要看它的作用.對反激電源變壓器也存在,但此時它是做真正的變壓器處理的:比如開關管開通其間算輸出二極管的耐壓.關斷其間,算次級到初級的反射電壓.關鍵是看它所處的位置和作用.

回復

七年之癢

LV.9

2005-06-11 08:21

@ridgewang

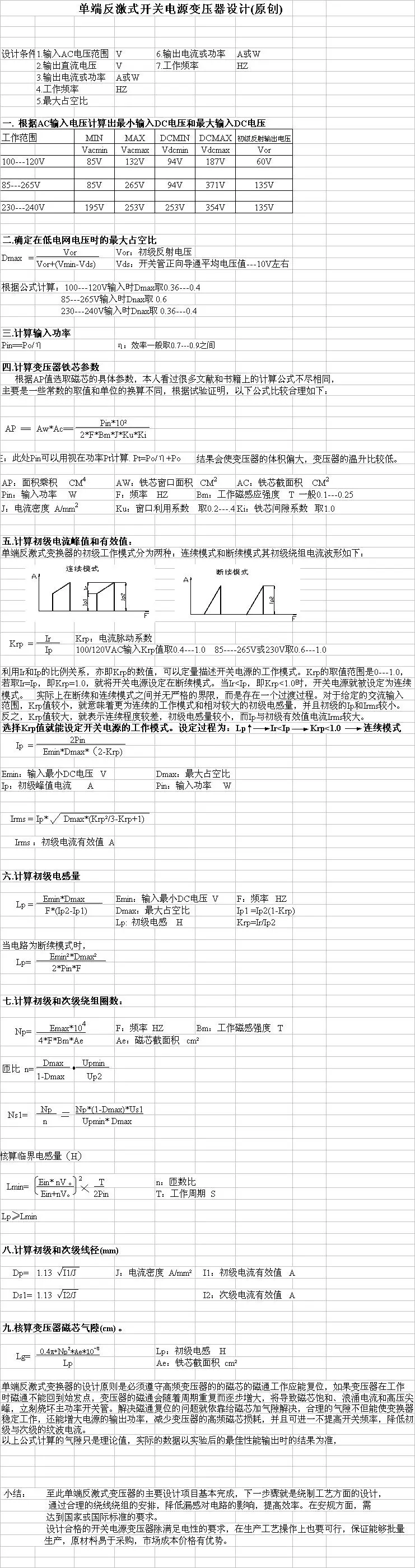

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118449304.jpg');}" onmousewheel="return imgzoom(this);">

回復

name

LV.5

2005-06-11 08:35

@七年之癢

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118449304.jpg');}"onmousewheel="returnimgzoom(this);">

很好,頂!!!
