接---話題:12VDC TO 340VDC電源方案,大俠獻策!!!急!急!急!!!(TL494應用)

你把你說的那兩個公式對應的兩符圖傳上來呀...
全部回復(28)
正序查看
倒序查看
conson
LV.8
2
2005-05-18 10:54
老大,公司條件有限圖符沒法上傳!啊!只有工公式呀!!!
DX們幫忙看一下(PUSH-PULL CONVERTER):
張占松老師的(開關電源的原理與設計)
P55頁
Vo=2*Dmax*Vs*Ns/Np
Dmax=?
P405頁
Vo=Vs*Ns*Ton/2Np*Ts
Dmax=Ton/2*Ts?
這兩個輸出都是全波整流,為何不一樣?
DX,詳細點好嗎?
感謝!!!
0
回復
2005-05-18 11:07
@conson
老大,公司條件有限圖符沒法上傳!啊!只有工公式呀!!!DX們幫忙看一下(PUSH-PULLCONVERTER):張占松老師的(開關電源的原理與設計)P55頁Vo=2*Dmax*Vs*Ns/Np  Dmax=?P405頁Vo=Vs*Ns*Ton/2Np*TsDmax=Ton/2*Ts?這兩個輸出都是全波整流,為何不一樣?DX,詳細點好嗎?感謝!!!
暈倒.我這不是沒書嘛.要不我就早看了.還何必叫你傳上來呢.

以你剛剛發的圖為例:
輸出電壓有效值應該是正激的兩倍.
所以應該是第55頁的公式是對的.
以你剛發的圖為例:
Dmax不等于  Ton/2*Ts
0
回復
conson
LV.8
4
2005-05-18 11:15
@conson
老大,公司條件有限圖符沒法上傳!啊!只有工公式呀!!!DX們幫忙看一下(PUSH-PULLCONVERTER):張占松老師的(開關電源的原理與設計)P55頁Vo=2*Dmax*Vs*Ns/Np  Dmax=?P405頁Vo=Vs*Ns*Ton/2Np*TsDmax=Ton/2*Ts?這兩個輸出都是全波整流,為何不一樣?DX,詳細點好嗎?感謝!!!
FORWARD :Vo=Ns*Vs*Ton/Np*Ts
PUSH_PULL:Vo=Ns*Vs*Ton/Np*Ts*2
推挽變換器可以看作兩個正激變換器,為何輸出是正激變換器一半?
摘自張占松老師的(開關電源的原理與設計)P405頁
回個貼吧!!!
0
回復
conson
LV.8
5
2005-05-18 11:21
@斯文敗類
暈倒.我這不是沒書嘛.要不我就早看了.還何必叫你傳上來呢.以你剛剛發的圖為例:輸出電壓有效值應該是正激的兩倍.所以應該是第55頁的公式是對的.以你剛發的圖為例:Dmax不等于  Ton/2*Ts
大哥,P405頁沒圖啊!
只是正激,反激,推挽(半橋)幾種變換器應滿足的設計條件的綜合.
P55頁 圖跟我上傳的一樣(輸出)
Vo=2*Dmax*Vs*Ns/Np
Dmax=? (有人說這里的Dmax不等于Tonmax/Ts,應為Tonmax/2Ts)
1116386911.pdf
0
回復
2005-05-18 11:30
@conson
FORWARD:Vo=Ns*Vs*Ton/Np*TsPUSH_PULL:Vo=Ns*Vs*Ton/Np*Ts*2推挽變換器可以看作兩個正激變換器,為何輸出是正激變換器一半?摘自張占松老師的(開關電源的原理與設計)P405頁回個貼吧!!!
暈倒.那要看你怎么看NS和NP了.
拿你的圖來說,可以看成四個線圈,也可以看成兩個線圈!
明白不?!


定義不同,得到結果也會不一樣的.
0
回復
conson
LV.8
7
2005-05-18 11:44
@斯文敗類
暈倒.那要看你怎么看NS和NP了.拿你的圖來說,可以看成四個線圈,也可以看成兩個線圈!明白不?!定義不同,得到結果也會不一樣的.
大哥,你太偉大了.
不知怎么來表達我內心的疑團,被清除的喜悅!
改天請你吃頓飯!
0
回復
2005-05-18 13:27
@conson
大哥,你太偉大了.不知怎么來表達我內心的疑團,被清除的喜悅!改天請你吃頓飯!
客氣個啥呀!!!

你那個DC TO DC 的,經過48小時的心理斗爭,我看,只能用推挽的來做!芯片選494!


你覺得呢???
0
回復
conson
LV.8
9
2005-05-18 13:35
@斯文敗類
客氣個啥呀!!!你那個DCTODC的,經過48小時的心理斗爭,我看,只能用推挽的來做!芯片選494!你覺得呢???
OK>>>>>>>>
0
回復
jerson
LV.5
10
2005-05-18 14:09
@conson
OK>>>>>>>>
沒想到你和斯文敗類兄弟又在這開了個新貼討論那個問題,我也不才,幫不了你,不過你們這種精神,我真的很佩服!
0
回復
2005-05-18 14:28
@conson
OK>>>>>>>>
現在得想想這驅動怎么做,還有反饋?
0
回復
conson
LV.8
12
2005-05-18 14:56
@斯文敗類
現在得想想這驅動怎么做,還有反饋?
驅動應該問題不大,主要是效率?
這個貼子,是100W非隔離的DC TO DC(INPUT 10-16V/OUTPUT 13.8-24V連續可調),只是效率太低(65%-75%).
http://bbs.dianyuan.com/topic/31612
0
回復
2005-05-18 15:11
@conson
驅動應該問題不大,主要是效率?這個貼子,是100W非隔離的DCTODC(INPUT10-16V/OUTPUT13.8-24V連續可調),只是效率太低(65%-75%).http://bbs.dianyuan.com/topic/31612
你不是說要隔離的嗎???!!!!

不要隔離好做多了...


怎么現在你又說不要隔離了?
0
回復
conson
LV.8
14
2005-05-18 15:24
@斯文敗類
你不是說要隔離的嗎???!!!!不要隔離好做多了...怎么現在你又說不要隔離了?
大哥,你有所不知:
1.這是兩個DC TO DC CASE.
INPUT:10-16V OUTPUT:13.8V-24V 100W連續可調(非隔離).效率>80%
INPUT:10-16V OUTPUT:340V 150W(隔離).效率>90%
同樣的拓撲現第一個CASE的效率并不怎么高.
第二個CASE的效率......
唉!!!也怕......
0
回復
2005-05-18 15:38
@conson
大哥,你有所不知:1.這是兩個DCTODCCASE.INPUT:10-16VOUTPUT:13.8V-24V100W連續可調(非隔離).效率>80%INPUT:10-16VOUTPUT:340V150W(隔離).效率>90%同樣的拓撲現第一個CASE的效率并不怎么高.第二個CASE的效率......唉!!!也怕......
你現在要想提高效率,反正次級你不用管了.小電流,應該沒問題!

你只要處理好初級線圈上的損耗和MOS上的損耗就成.

隔離的話,驅動可以按照他們做電腦電源一樣來做.應該我想85%問題不大吧.
0
回復
conson
LV.8
16
2005-05-18 16:56
@斯文敗類
你現在要想提高效率,反正次級你不用管了.小電流,應該沒問題!你只要處理好初級線圈上的損耗和MOS上的損耗就成.隔離的話,驅動可以按照他們做電腦電源一樣來做.應該我想85%問題不大吧.
下去,我試試看!!!
0
回復
2005-05-19 07:58
@conson
老大,公司條件有限圖符沒法上傳!啊!只有工公式呀!!!DX們幫忙看一下(PUSH-PULLCONVERTER):張占松老師的(開關電源的原理與設計)P55頁Vo=2*Dmax*Vs*Ns/Np  Dmax=?P405頁Vo=Vs*Ns*Ton/2Np*TsDmax=Ton/2*Ts?這兩個輸出都是全波整流,為何不一樣?DX,詳細點好嗎?感謝!!!
你進來看看呀...

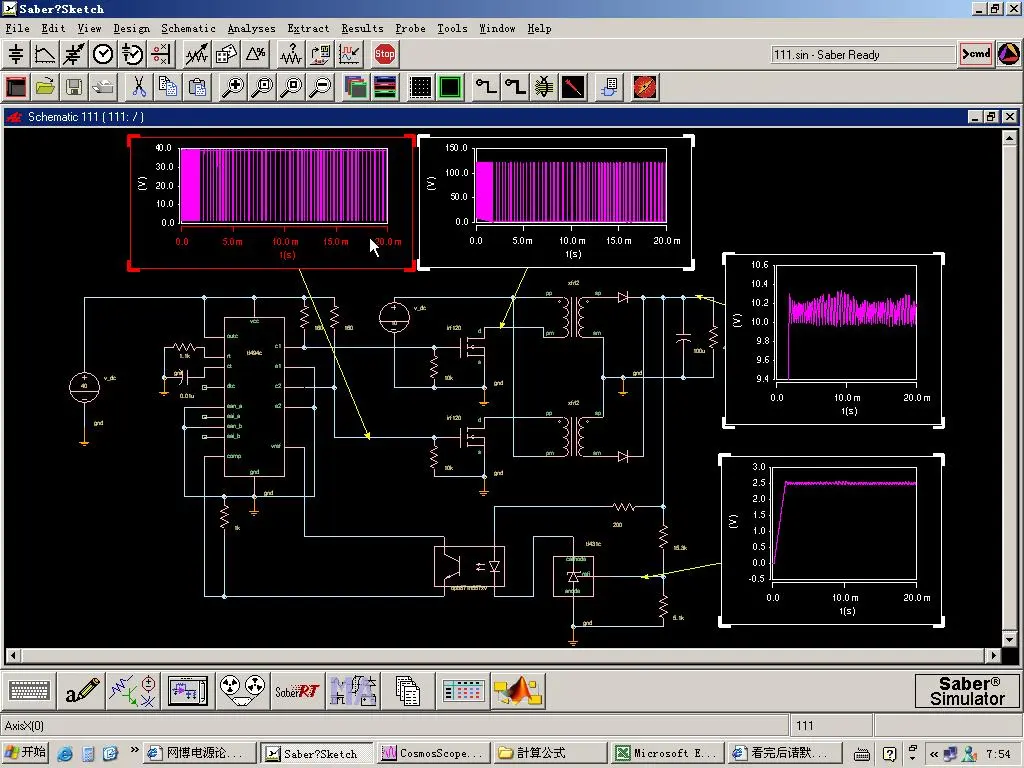

下面這個電路專為你設計的(TL494):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1116460706.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2005-05-19 09:17
@conson
下去,我試試看!!!
你跑哪去了?
0
回復
conson
LV.8
19
2005-05-19 18:30
@斯文敗類
你進來看看呀...下面這個電路專為你設計的(TL494):[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1116460706.jpg');}"onmousewheel="returnimgzoom(this);">
大哥,你太熱心了.
謝了!謝了!謝了!
0
回復
conson
LV.8
20
2005-05-19 18:36
@斯文敗類
你跑哪去了?
不好意思!
今天,我們公司停電了.
只好,晚上來補班.
0
回復
conson
LV.8
21
2005-05-19 18:43
@conson
大哥,你太熱心了.謝了!謝了!謝了!
算了,還是來點實際的!
別客氣嘍!!!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1116499408.gif');}" onmousewheel="return imgzoom(this);">
0
回復
wei8511727
LV.7
22
2005-05-19 21:03
@conson
算了,還是來點實際的!別客氣嘍!!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1116499408.gif');}"onmousewheel="returnimgzoom(this);">
別貪哦!!!
0
回復
2005-05-20 08:08
@wei8511727
別貪哦!!!
其實我也是很怕進去的!
0
回復
qwj992
LV.4
24
2005-11-16 16:47
@conson
大哥,P405頁沒圖啊!只是正激,反激,推挽(半橋)幾種變換器應滿足的設計條件的綜合.P55頁圖跟我上傳的一樣(輸出)Vo=2*Dmax*Vs*Ns/Np  Dmax=?(有人說這里的Dmax不等于Tonmax/Ts,應為Tonmax/2Ts)1116386911.pdf
請問,圖上的參數有嗎?  我現在做14~16.8V輸入,輸出320V/1.5A, 也用TL494做的,但是電路有問題,帶不了負載,請這位兄弟幫忙!
0
回復
小三
LV.3
25
2005-12-14 20:53
@斯文敗類
其實我也是很怕進去的!
兄弟,上面Saber仿真圖中,那個光耦在庫里是什么名字?找不到,指點一下.謝了!
0
回復
再回首
LV.6
26
2006-02-09 10:59
@斯文敗類
你進來看看呀...下面這個電路專為你設計的(TL494):[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1116460706.jpg');}"onmousewheel="returnimgzoom(this);">
兄弟:我說的是這張圖.
0
回復
2006-02-09 11:52
@再回首
兄弟:我說的是這張圖.
哈哈.我還以為是哪張呢.

這張只是我在做仿真時弄的,沒實際在用啊.
你說的對,這電路是不行的!當時沒多想啊,就隨便拿來湊和著仿真嘍.
不好意思兄弟!
0
回復
祥子ws311
LV.1
28
2012-05-10 22:37
@斯文敗類
你進來看看呀...下面這個電路專為你設計的(TL494):[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1116460706.jpg');}"onmousewheel="returnimgzoom(this);">
大哥，小弟再用saber仿tl494時候遇到點兒問題 可否幫忙看一下 給個郵箱可以嗎？不勝感激
0
回復
開拓者52
LV.1
29
2012-07-16 16:51
@斯文敗類
你進來看看呀...下面這個電路專為你設計的(TL494):[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1116460706.jpg');}"onmousewheel="returnimgzoom(this);">
哥們，你太熱心腸了，太謝謝了
0
