電路原理圖 209971233894730.doc

有沒有可能調整驅動電路

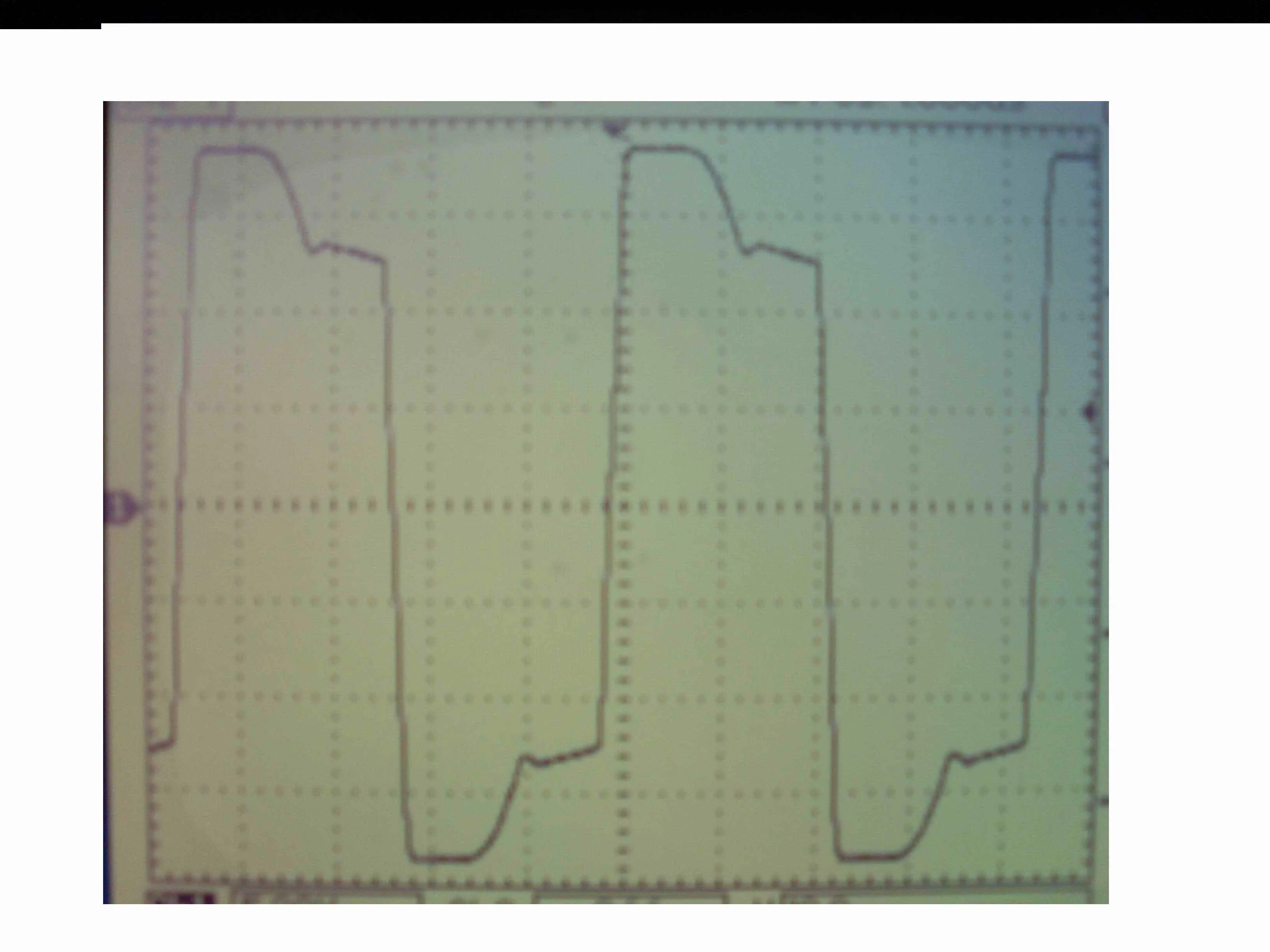

第二貼的18V驅動波形平頂保持不好,請問各位高手有沒有瓣法解決?

用互補射隨晶體三極管驅動驅變的頂部波形都是那種形狀!用增加驅變匝比,再用反串15V穩壓管箝位的方法可獲得平頂波!但驅動電阻RG的取值需恰到好處,同時驅動效率會有所下降.另一種方法是徹底改變驅動電路結構.

謝謝

占空比有侵占!可以的,減小兩邊漏感,減小電感量,減小畜能,最有效的辦法:拉氣隙,加大電阻,1歐變5歐,把Q值降下來,如果有效,說明變壓器設計有小問題.OK!

可能我理解錯了!我理解為你寫錯了,因為你的占比近50%,C和R是有阻抗的,C還有記憶性,輸出電壓特性不該很硬,我一般不用這種方法驅動,你這種方法抗干擾能力較強.不好意思!

一看就是驅動功率不足,一個是隔直電容太小,一個是前面的濾波電容太小,還有后面10歐電阻竟然沒有加速電容,4.7k電阻上也沒有儲能電容.再就是沒有說脈寬是不是頻率太低了,

謝謝大家對小弟的支持!
