tl494前級很難做嗎?

TL494直接用12V蓄電池供電給8.11.12腳,三極管A1015用8550代換的,三極管E極沒電壓輸出,TL494的9.10腳也沒有電壓輸出,不知道什么原因,我是用DT9205A數字萬用表測量的,各位大俠幫幫我吧!
全部回復(10)
正序查看
倒序查看
張偉明
LV.3
2
2009-01-21 08:21
要看494工作部工作先看,7,11有無電源,量4腳是否為0V,電容漏電的可能較大,量1,16是否為零,量2,15是否為5V,以上測量最好直接測管腳,怕你的外線路有問題,如都正常還沒工作,換494,OK.
0
回復
hbzjcjw
LV.10
3
2009-01-21 13:26
低壓電路不用軟啟動電容,10UF+1K也不行,最好你把4腳直接用10K電阻到地
0
回復
yitt
LV.9
4
2009-01-21 20:00
494的3腳沒有處理好.
又見EE16,那么多的線繞得下嗎.哈哈.
0
回復
zouyi168
LV.1
5
2009-01-21 20:00
@yitt
494的3腳沒有處理好.又見EE16,那么多的線繞得下嗎.哈哈.
494的3腳要怎樣處理?
0
回復
yitt
LV.9
6
2009-01-21 20:05
@zouyi168
494的3腳要怎樣處理?
量一下3腳有幾伏電壓.
0
回復
張偉明
LV.3
7
2009-01-22 08:48
@zouyi168
494的3腳要怎樣處理?
樓主這人不老實,別人好心都來幫你出意見,你倒好,當耳邊風,只有上文沒下文,你到底有沒有去查啊,問題解決了沒有啊,不要老是東一個問題西一個問題,大家回答后,你也不說個結果,有轉移話題,哎.
0
回復
zouyi168
LV.1
8
2009-01-22 09:26
@張偉明
樓主這人不老實,別人好心都來幫你出意見,你倒好,當耳邊風,只有上文沒下文,你到底有沒有去查啊,問題解決了沒有啊,不要老是東一個問題西一個問題,大家回答后,你也不說個結果,有轉移話題,哎.
不好意思!這兩天都比較忙的,快過年了,忙里忙外的!深表歉意!

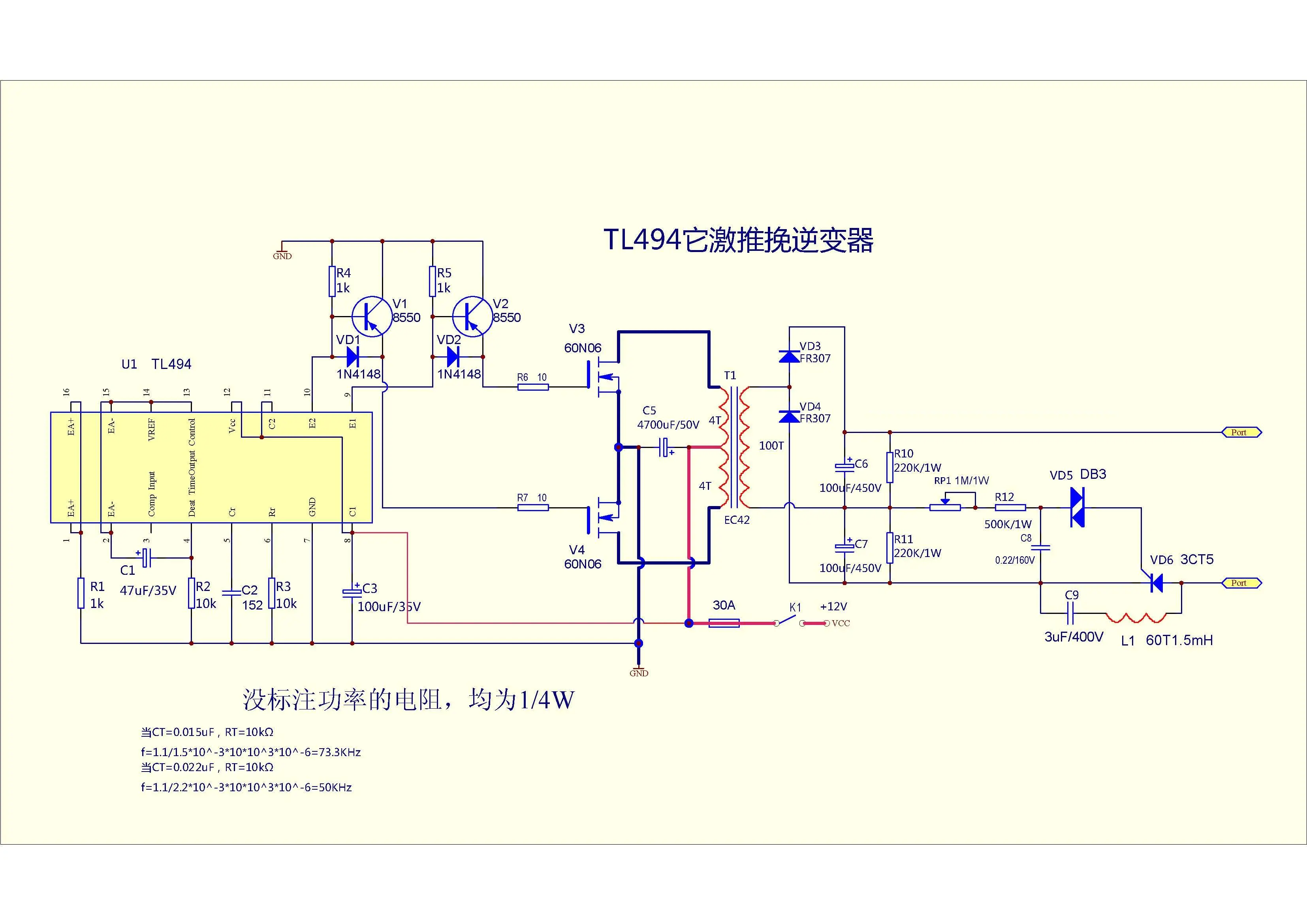

昨晚我把494外圍電路改成下圖那個電路,改成后9,10腳電壓有4.85V,
2,15腳有5.12V,(用12V畜電池供電,實測電池電壓12.56V)
9,10腳電壓會不會太高了?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/3117881232587580.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
yitt
LV.9
9
2009-01-22 20:01
@zouyi168
不好意思!這兩天都比較忙的,快過年了,忙里忙外的!深表歉意!昨晚我把494外圍電路改成下圖那個電路,改成后9,10腳電壓有4.85V,2,15腳有5.12V,(用12V畜電池供電,實測電池電壓12.56V)9,10腳電壓會不會太高了?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/3117881232587580.jpg');}"onmousewheel="returnimgzoom(this);">
9.10腳電壓應該沒有問題了,你的軟啟動時間是不是太長了.
0
回復
yuzhuo
LV.4
10
2009-01-22 20:32
這個禮拜剛剛做了一個494魚機!
給樓主一點經驗!
1.電路圖存在錯誤!T42的放大倍數小,10K偏向電阻無法導通,改進:加個A1015組成達令管!變壓器EE16改成EE55!
2.推動管500W左右的,可去掉兩個A1015!大功率的(6管以上的)使用8550&8050做推動!
3.3.3u630V的電容,耐壓不夠,容易“大肚子”買1200V的!
0
回復
yitt
LV.9
11
2009-01-22 20:59
@yuzhuo
這個禮拜剛剛做了一個494魚機!給樓主一點經驗!1.電路圖存在錯誤!T42的放大倍數小,10K偏向電阻無法導通,改進:加個A1015組成達令管!變壓器EE16改成EE55!2.推動管500W左右的,可去掉兩個A1015!大功率的(6管以上的)使用8550&8050做推動!3.3.3u630V的電容,耐壓不夠,容易“大肚子”買1200V的!
學習了.
