CF-150+超防納米耐極端腐蝕的粉末電子涂料

基本代表了防腐的最高水平

CF-150+耐腐涂料產品特點

CF-150+是一種可熔融加工的含氟粉末涂料，在 150℃以下可以長期使用。具有極佳的耐化學性、低滲透性、優異的耐候性和良好的耐磨性，對強酸、強堿及強氧化劑都有極好的防護作用，基本代表了防腐的最高水平。

CF-150+耐腐涂料基本參數

外觀：黑色粉末

熔點: 216-224 °C

密度: 1.68 g/L

附著力：0級

最高連續使用溫度: 150 °C (根據 UL)

廣泛耐化學性能 (pH 1-14)

熱性能、化學性能和電性能的最佳結合

CF-150+耐腐涂料施工方法（詳見TDS）

1）金屬基底噴砂預處理：銹皮和其它氧化物要完全磨去，噴砂處理時可以使用16 目氧化鋁或碳化

     硅，建議最小表面輪廓深度為0.05 mm；

2）金屬件預熱：在噴涂涂料，金屬部件需要經過適當的預熱，達到260-270℃；

3）靜電噴涂：使用合適的靜電噴槍，在熱部件表面均勻噴涂，建議使用可進行電壓調節的負靜電槍進行KFL-0006粉末噴涂，通常電壓在80-100kV，一次噴涂就可達到50-100μm。

4）烘烤固化：溫度250±10℃時，通過充分烘烤獲得良好的附著力，烘烤時間由部件厚度和烘烤溫度決定。

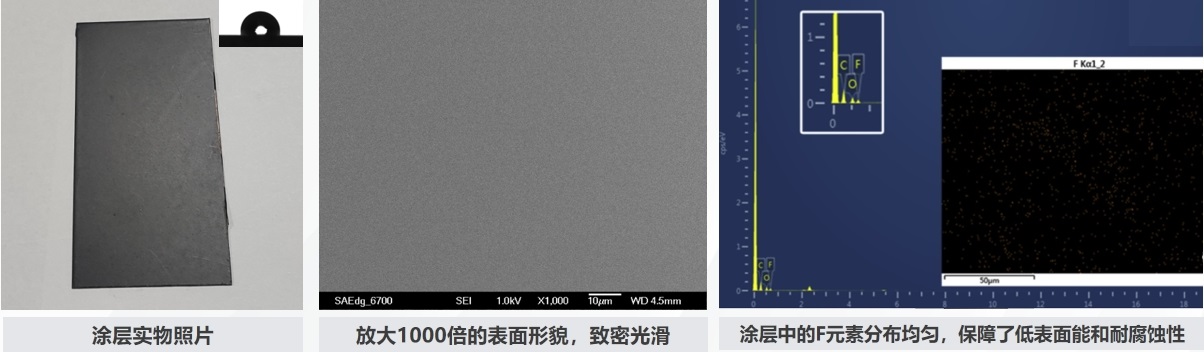

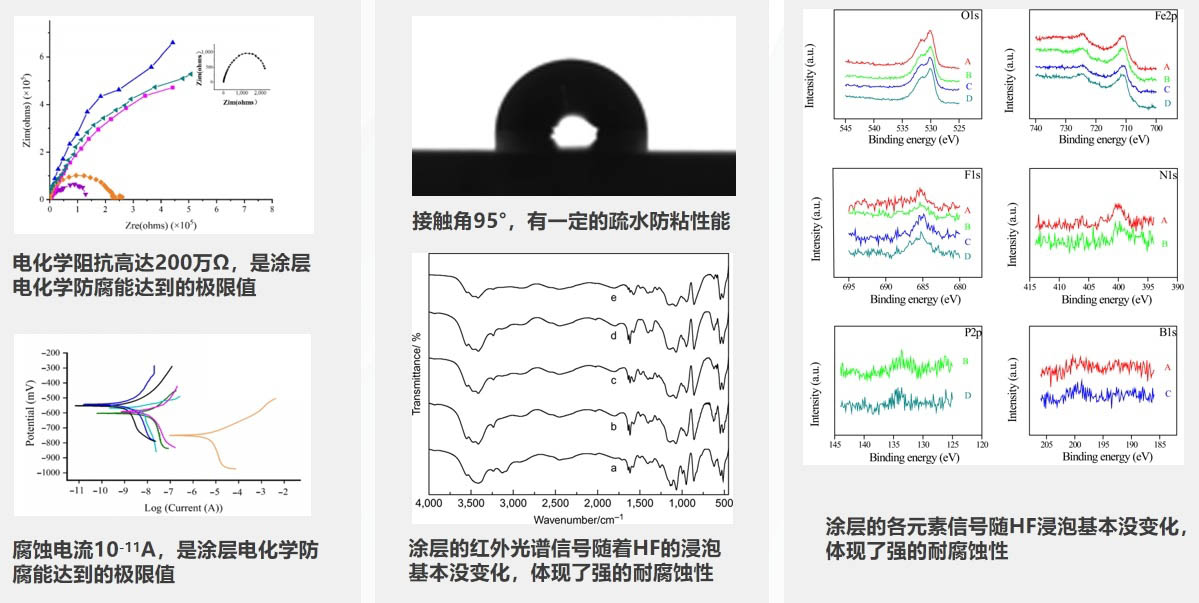

耐極端腐蝕的粉末涂料（CF-150+）

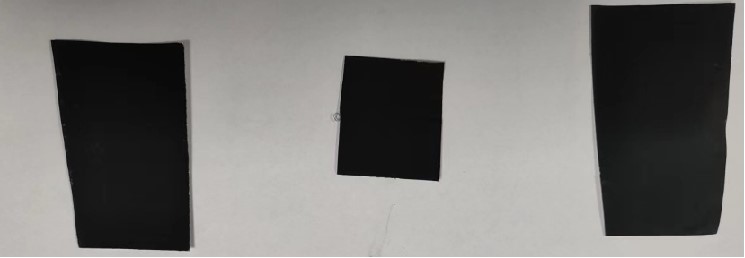

涂層在2%HF中90℃浸泡200h后，外觀無任何變化

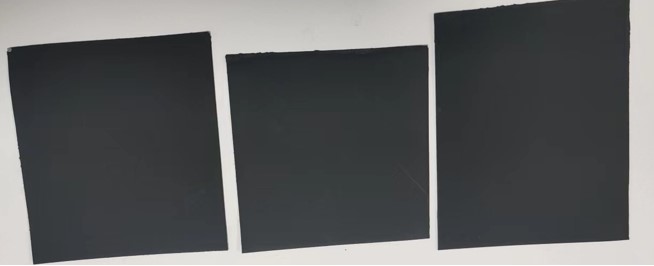

涂層在18%HCl溶液中90℃浸泡500h無任何變化

深圳市超防新材料技術有限公司是從事納米新材料研發，推廣應用的高科技公司。解決國家高端基礎材料長期依賴進口，“卡脖子”技術關鍵技術研發，突破國外的技術壁壘 ，全自主研發出具有自主知識產權的系列新型材料，填補國內納米級防護材料產業的空白。

團隊研發成員30余人，其中博士12人，碩士18人，中組部千人計劃1人，中科院百人計劃1人，國務院特殊津貼獲得者1人，廣東省拔尖人才1人，省杰出青年1人，珠江新星1人。團隊長期從事納米新材料研發及產業化。
