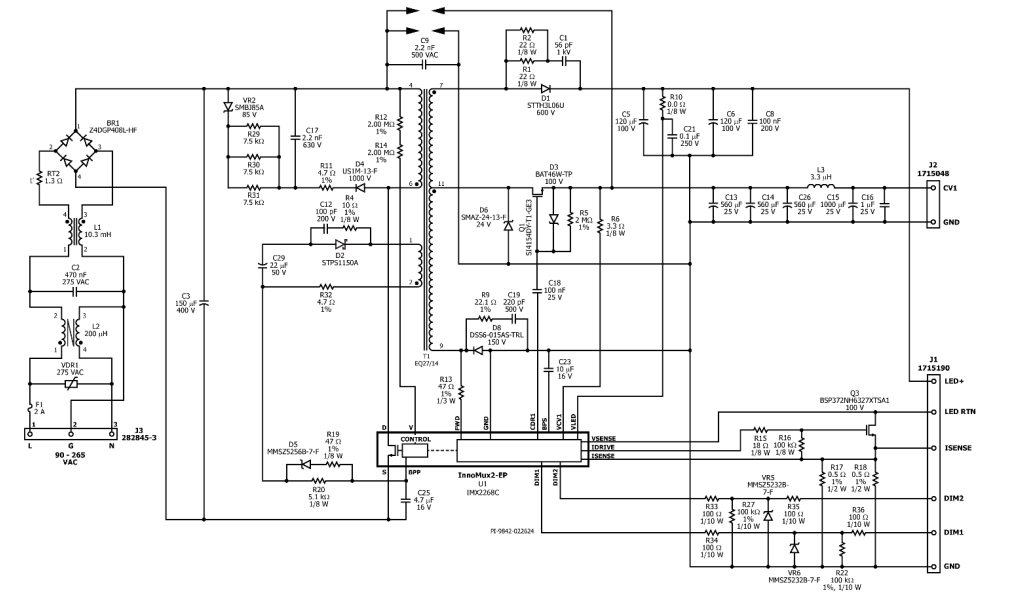

下面是PI一款用于電視應用的開關模式電源(SMPS),采用了PI的Innomux控制器，集成度高，外圍電路設計簡單，產品可靠穩定。這款控制器可以實現多路復用功率控制算法，在初級導通間隔期間存儲在變壓器初級繞組中的能量隨后僅輸送到轉換器的一個主輸出端(CV1或LED)，這是通過控制開關SW1來實現的。利用單個磁性組件(變壓器TX1)，控制器可以根據各自的負載要求，將能量流引導到所有輸出，從而保持對每個輸出的精確控制。如果需要將能量脈沖傳遞到CV1輸出端，則SW1在初級傳導間隔結束之前接通；否則，如果SW1關閉，則能量通過整流二極管D1傳遞到LED輸出。
SMPS是具有一個恒壓（CV）輸出、12V/2A額定值、4.5A max值，以及一個單串恒流（CC）輸出，能夠向電壓為60V至75V的LED提供最大0.38A的電流。通過2個PWM調光信號（DIM1和DIM2）將通過LED的電流從零控制到最大。這個電源方案可以提供52W的最大連續輸出功率和82W的峰值輸出功率，電源輸入可以支持90VAC到265VAC范圍。
