基于MOS模塊的電機控制器應用方案分享

基于MOS模塊的電機控制器應用方案

在電池供電的新能源領域，電機傳動系統中，主逆變器負責控制電動機。電機控制器作為車體的一個關鍵功能部件，負責著車體的運動控制，決定車體的駕駛行為和車輛的能源效率。

針對核心功率部件主逆變器的需求，賽力康電氣提供了豐富的產品以及多種應用和系統方面的專業知識。

   此應用方案為額定功率高達5kW的電機控制器提供了參考解決方案，逆變器功率單元采用賽力康自主研發，具備完全知識產權的T2型MOS模塊進行。

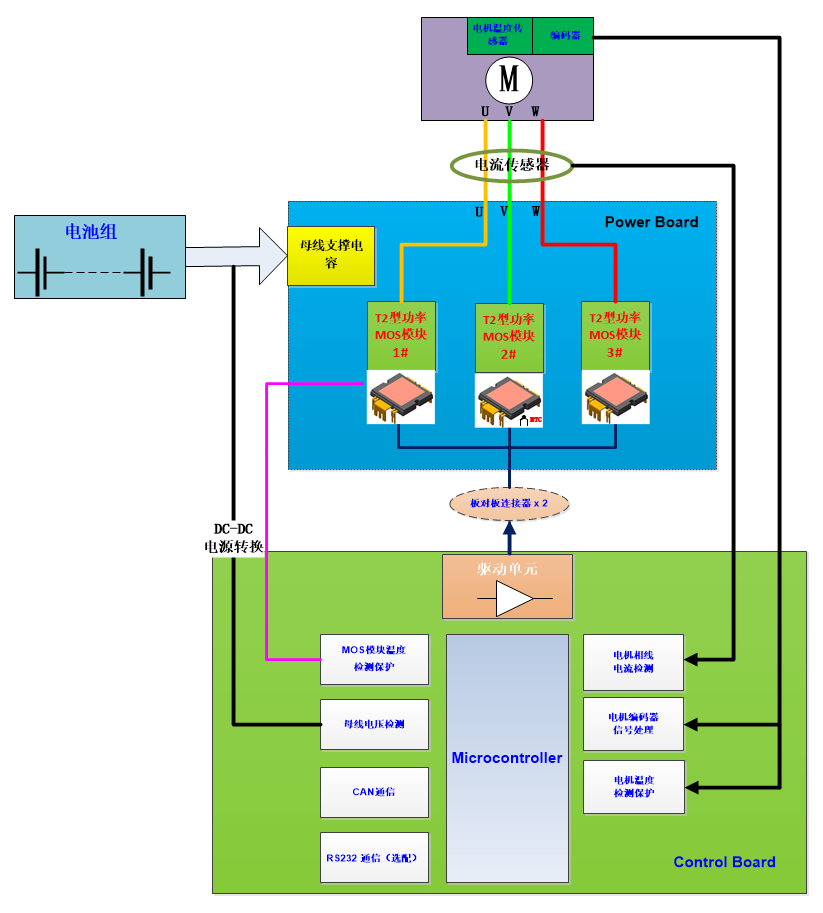

左圖所示為使用T2型MOS模塊的電機控制器系統框圖，使用三個T型MOS模塊即可組成一組三相逆變器，每一相均使用高側和低側 MOS 開關，以便在交替模式下將直流母線電壓施加于電機線圈，輸出到電機的電壓通過主控MCU的脈寬調制 (PWM) 信號來進行控制，電機的相電流通過主控MCU的矢量FOC算法來進行控制。T型MOS模塊內部使用半橋配置，每個半橋都由1個 柵極驅動器進行驅動，分別為上橋臂（高端）和下橋臂（低端）驅動，通過主控MCU生成互補的 PWM 信號進行驅動，每個MOS模塊半橋的三個輸出點連接到電機相線端子，對電機進行力矩（電流）控制。

  系統優越性

功率級T2型MOS模塊逆變器單元，適合額定功率高達5KW的電機交流驅動器 完全符合汽車行業質量要求的產品組合，可支持各種類型的電機驅動，自由組合 高效三相驅動，低導通損耗，低開關損耗，優化提升系統整體效率，效率可達＞98% 模塊支持快速安裝和拆卸，可實現自動化生產，節省人工成本 體積小，結構緊湊，空間利用率高

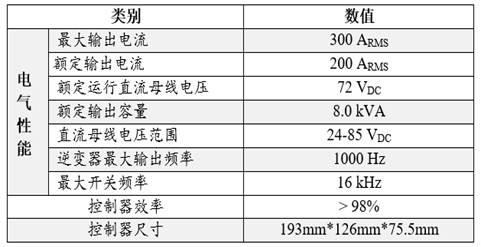

系統參數

成都賽力康電氣有限公司 側重于封裝測試中壓（75V～250V），大電流（>100A）功率MOS分立器件和功率MOS模塊研發與生產。提供超高性價比的鋰電保護板MOS，MOS模塊，聯系電話及微信：張偉150-7135-0586 。

全部回復(1)
正序查看
倒序查看
03-27 21:47

SFP026N30BC3 TO-220 30 150 1-3 2 2.6 -55~150 12V UPS

SFB021N40C2 TO-263 40 190 1-3 1.6 2.1 -55~150 12V系統

SFD200N60BC3 TO-252 60 50 1-3 14 20 -55~150 24V 電機

SFD085N60C2 TO-252 60 80 2-4 7 8.5 -55~175 24V 電機

SFP053N60C2 TO-220 60 140 2-4 4.3 5.3 -55~175 24V UPS

SFD200N60BC3 TO-252 60 50 1-3 14 20 -55~150 24V 電機

SFP066N68BI2 TO-220 68 100 2-4 5.5 6.6 -55~150 UPS

SFD085N80C2 TO-252 80 85 2-4 7.5 8.5 -55~175 UPS/步進電機

SFP060N80C3 TO-220 80 120 2-4 5 6 -55~150 48V電控/48V BMS

SFB058N80C3 TO-263 80 120 2-4 4.9 5.8 -55~150 48V電控/48V BMS

SFP036N80C3 TO-220 80 120 2-4 3 3.6 -55~150 48V 64V電控/BMS

SFP034N80C3 TO-263 80 120 2-4 2.8 3.4 -55~150 48V 64V電控/BMS

SFP024N80C3 TO-220 80 120 2.3-3.7 1.9 2.4 -55~175 儲能/48V BMS

SFB021N80C3 TO-263 80 120 2.3-3.7 1.8 2.1 -55~175 儲能/48V BMS

SFT016N80C3 TOLL 80 360 2-4 1.3 1.6 -55~150 儲能/48V BMS

SFP035N95C3 TO-220 95 190 2-4 3 3.5 -55~150 電控/BMS

SFB032N95C3 TO-263 95 190 2-4 2.7 3.2 -55~150 儲能/BMS

SFD347N100C2 TO-252 100 36 1.3-2.2 30 34.7 步進電機

SFP60N100 TO-220 100 60 1-2 30 35 -55~150 步進電機

SFB60N100 TO-263 100 60 1-2 30 35 -55~150 步進電機

SFP540BC1 TO-220 100 35 2-4 35 44 -55~150 步進電機

SFP055N95C3 TO-220 100 120 2-4 4.6 5.5 -55~150 64V 72電控/BMS

SFB053N100C3 TO-263 100 120 2-4 4.5 5.3 -55~150 64V 72電控/BMS

SFP046N100C3 TO-220 100 120 2-4 3.6 4.6 -55~150 64V 72電控/BMS

SFB044N100C3 TO-263 100 120 2-4 3.4 4.4 -55~150 64V 72電控/BMS

SFP041N100C3 TO-220 100 120 2-4 3.5 4.1 -55~150 64V 72電控/BMS

SFB039N100C3 TO-263 100 120 2-4 3.4 3.9 -55~150 64V 72電控/BMS

SFP032N100C3 TO-220 100 260 2-4 2.6 3.2 -55~150 64V 72電控/BMS

SFB030N100C3 TO-263 100 260 2-4 2.5 3 -55~150 64V 72電控/BMS

SFW031N100C3 TO-247 100 265 2-4 2.6 3.1 -55~150 開關電源DC/DC

SFW025N100C3 TO-247 100 190 2-4 2.3 2.7 -55~175 開關電源DC/DC

SFP026N100C3 TO-220 100 210 2-4 2.1 2.6 -55~150 開關電源DC/DC

SFB024N100C3 TO-263 100 210 2-4 2 2.4 -55~150 開關電源DC/DC

SFW024N100C3 TO-247 100 210 2-4 2 2.4 -55~150 開關電源DC/DC

SFB035N100C3 TO-263 100 160 2.4-3.6 2.8 3.5 64V 72電控/BMS

SFP035N100C3 TO-220 100 160 2.4-3.6 2.8 3.5 64V 72電控/BMS

SFG019N100C3 TO-247PLUS-4L 100 280 2-4 1.5 1.9 儲能/開關電源

SFG014N100BC3 TO-247PLUS-4L 100 280 2-4 1.1 1.4 儲能/開關電源

SFT025N100C3 TOLL 100 260 2-4 2.1 2.5 -55~150 儲能/開關電源

SFT018N100C3 TOLL 100 320 2-4 1.55 1.8 -55~150 儲能/64V BMS

SFT018N100BC3 TOLL 100 320 2-4 1.55 1.8 -55~150 儲能/64V BMS

SFT015N110C3 TOLL 110 372 2-4 1.3 1.5 -55~150 儲能/64V BMS

SFT040N150C3 TOLL 150 190 2-4 3.3 4 -55~150 儲能/64V BMS

SFP075N150C2 TO-220 150 120 2.1-4.1 6.2 7.5 -55~150 儲能/電源

SFB070N150C3 TO-263 150 140 2-4 6 7 -55~175 96V 115V電控/BMS

SFP048N150C3 TO-220 150 200 2.5-4.5 3.9 4.8 -55~150 儲能/開關電源DC-DC

SFB047N150C3 TO-263 150 200 2.5-4.5 3.7 4.7 -55~150 儲能/開關電源DC-DC

SFG025N150C3 TO-247PLUS-4L 150 280 2.5-4.5 2.1 2.5 -55~150 儲能/開關電源DC-DC

SFG026N150I3 TO-247PLUS-4L 150 193 3-4.6 2.3 2.7 -55~150 儲能/開關電源DC-DC

SFP210N200C3 TO-220 200 75 2-4 16 21 -55~175 光伏水泵控制板

SFB205N200C3 TO-263 200 75 2-4 15.5 20.5 -55~175 光伏水泵控制板

SFP110N200C3 TO-220 200 132 2-4 9.4 11 -55~175 儲能/開關電源DC-DC

SFB107N200C3 TO-263 200 132 2-4 9.1 10.7 -55~175 儲能/開關電源DC-DC

SFW107N200C3 TO-247 200 132 2-4 8.7 10.7 -55~175 儲能/開關電源DC-DC

SFP098N200C3 TO-220 200 135 2-4 8.5 9.8 -55~175 儲能/開關電源DC-DC

SFB096N200C3 TO-263 200 135 2-4 8.3 9.6 -55~175 儲能/開關電源DC-DC

SFP098N200I3 TO-220 200 100 2-4 8.7 9.8 -55~150 儲能/開關電源DC-DC

SFB096N200I3 TO-263 200 100 2-4 8.5 9.6 -55~150 儲能/開關電源DC-DC

SFW096N200I3 TO-247 200 100 2-4 8.3 9.6 -55~150 儲能/開關電源DC-DC

SFW097N200C3 TO-247 200 135 2-4 8.4 9.7 -55~175 儲能/開關電源DC-DC

SFW095N200C3 TO-247 200 135 2-4 7.9 9.5 -55~150 儲能/開關電源DC-DC

SFG096N200C3 TO-247PLUS-4L 200 160 2-4 8.2 9.6 -55~175 儲能/開關電源DC-DC

SFG048N200C3 TO-247PLUS-4L 200 280 2-4 4.1 4.8 -55~175 儲能/開關電源DC-DC

SFP640BC1 TO-220 200 20 2-4 130 150 -55~150 步進電機

SKG150N65EH7I TO-247PLUS-4L 650 150 2.9-4.8 1.4 1.65 -55~150 光伏逆變/充電樁

SKQ150N65EH7I TO-247PLUS-3L 650 150 2.9-4.8 1.4 1.65 -55~150 光伏逆變/充電樁

SKG140N120CH7DI TO-247PLUS-4L 1200 140 4.7-6.2 1.7 2.15 -55~150 光伏逆變/充電樁

SKQ140N120CH7DI TO-247PLUS-3L 1200 140 4.7-6.2 1.7 2.15 -55~150 光伏逆變/充電樁

SLC500MM15SLT2 MOS模塊T2 150 500 2.6-3.4 1.2 1.4 -55~150 電控

SLC500MD15SLT2（-S） MOS模塊T2 150 500 2.6-3.4 1.2 1.4 -55~150 BMS

SLC500MM15SHN2 MOS模塊N2 150 500 2-4 1.2 1.7 -55~150 電控

SLC300MM20SLT2 MOS模塊T2 200 300 2.5-3.2 3 3.2 -55~150 電控

SLC650MM10SCT2 MOS模塊T2 100 650 2.5-3.2 0.65 1 -55~150 電控

SLC800MB10SLT2（-S） MOS模塊T2 100 800 2-4 0.4 0.5 -55~150 BMS

成都賽力康電氣有限公司 側重于封裝測試中壓（75V～250V），大電流（>100A）功率MOS分立器件和功率MOS模塊研發與生產。提供超高性價比的鋰電保護板MOS，MOS模塊，聯系電話及微信：張偉150-7135-0586 。
