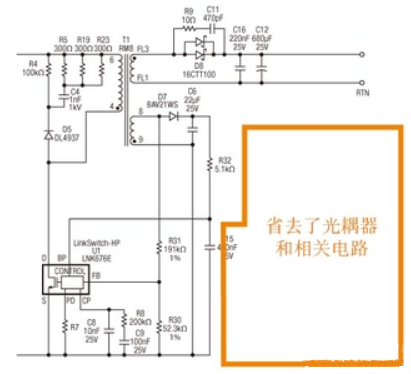

通過創新的FluxLink技術省去典型的光耦器，在安規隔離帶之間進行反饋控制。

對于需要較低的RDS(ON)來提高效率并同時降低LinkSwitch-HP的溫升的適配器，通常采用較低的電流限流點設置。

為了獲得良好的效率、穩壓性能和穩定性，應盡量減小變壓器漏感。

可以通過選取電阻來調整LinkSwitch-HP的初級電流限流點。

LinkSwitch-HP系列包括5種不同功率大小和MOSFET尺寸的IC，提供2種封裝選擇。

低漏感將會減弱檢測繞組的振鈴，因?yàn)檎疋彆诜答伈蓸又挟a(chǎn)生誤差。

減小漏感的話，最好采用卷鐵芯或者斜接的鐵芯，減小磁阻

怎么樣確保空載效率維持在一個較高的水平

空載需要降低功耗，節能

也需要注意飽和，可以預留合適的氣隙。

怎么樣有效控制適配器傳輸精度

LinkSwitch-HP IC系列具有全面的保護功能，包括可選的限流點、可編程的關斷延遲時間延長以及電壓緩升、電壓跌落、過壓、過流和過熱保護，空載功耗低，輸出功率高。

為了獲得良好的效率、穩壓性能和穩定性，應盡量減小變壓器漏感。低漏感將會減弱檢測繞組的振鈴，因?yàn)檎疋彆诜答伈蓸又挟a(chǎn)生誤差。上面的示例使用分裂初級繞組技術來降低漏感。漏感不得超過額定初級電感的2%，1%通常為所需的目標值

期待做出來的效果

總線電壓的繞組檢測還可以省去直接輸入電壓檢測

低成本方案，還是不錯的

這種設計方案的可靠性如何

LNK6766能夠提供精確的輸出電壓和電流調節，對變壓器和內部參數公差以及輸入電壓變化進行補償。

集成了非線性放大器，用于提供快速輸出過壓和欠壓保護以及動態響應

LNK6766E在9 W至90 W的功率范圍內都能提供極為嚴格的恒壓(CV)調節，其精度可以達到+/-5%。

變壓器的漏感可能會引起原邊的振鈴，這可能導致電壓尖峰進而損壞MOSFET。

降低漏感，一種策略是采用分裂初級繞組技術來減小漏感。合理的器件布局和電路板Layout。

負載電路的等效電感和等效電容也會影響脈沖波形的上沖和振鈴，應盡量減小負載電路的等效電感和電容。

一般來說，漏感不應超過額定初級電感的2%，1%通常被視為理想的目標值。盡管漏感占總電感量的1%至5%，卻無法完全消除。

變壓器的漏感應盡可能減小。低漏感可以減弱檢測繞組的振鈴，因?yàn)檎疋徳诜答伈蓸又锌赡墚a(chǎn)生誤差。

LNK6766E具有±5%調節的初級側調節隔離反激式轉換器，全負載連續導通模式操作，可提高效率并減少輸出電容器紋波電流。

采用原邊繞組穩壓，而副邊電壓不控，省去了光耦等一些器件，減小了體積與成本。

一種低功率離線式開關器件,它們同時將高精度控制器和高壓MOSFET集成在一個低引腳數封裝內。

采用簡單的ON/OFF控制器，非常適合將輕載/空載效率作為一項關鍵規格要求的應用。

如果無源衰減電路不足以避免不當?shù)目煽毓韫ぷ鳎敲纯梢蕴砑右粋€有源衰減電路
