lnk564是一款替代線性變壓器的高效率離線式開關IC芯片,此IC可以低成本優勢替代哪些基于非穩壓隔離式線性變壓器電源。

利用次級繞組電壓在偏置繞組上的反射電壓來穩定輸出電壓和電流，不再需要光耦器。

在CV狀態下可以通過跳過MOSFET開關周期來實現穩壓。

當負載電流超過峰值功率點后，MOSFET開關周期不再被跳過。

LNK564DN處于自動重啟動狀態時，會一直保持，直到FB腳的電壓在100 ms開關周期內上升到0.8 V以上。

現在的主控IC功能越豐富，設計簡化，難度降低，縮短了產品的開發周期。

LNK564具有快速的動態響應，適合小功率離線電源的設計。

LNK564通過逐周期控制電源芯片工作，提高了產品的效率，整個負載范圍內都比較高。

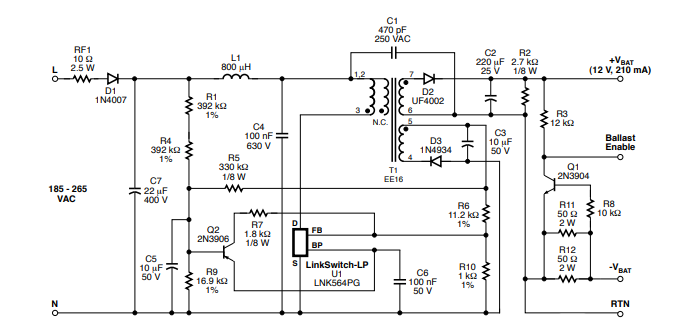

電路設計采用偏置繞組方式， 不需要光耦反饋方式，成本更低。

LNK564通過FB管腳電壓經檢測，實現自動重啟功能，確保故障不損壞電源設備。

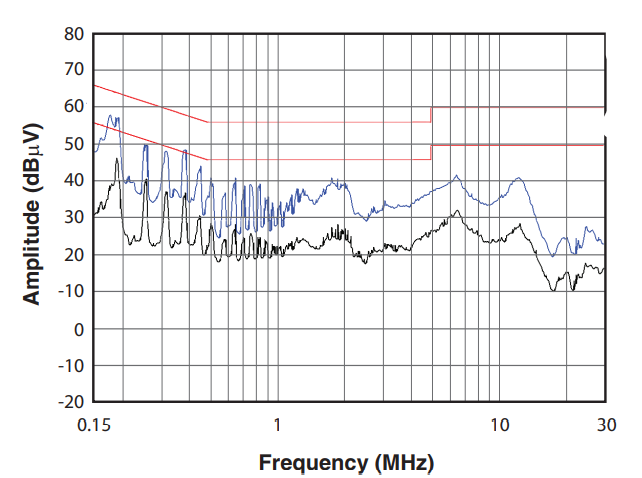

LNK564頻率抖動大大降低EMI，可以使輸入濾波器的成本降低。

LNK564最大特點就是低成本，而且穩定性還不錯。

LNK564芯片具有類似于非穩壓的工頻變壓器電源的輸出VI特性，但其輸出電流被加以限制。

當電流大到一定程度時，使其不會超過最大額定輸出功率，也就是峰值功率點，所以可以用來設計小功率的充電器。

因?yàn)檫@個系列的輸出功率很小，采用PI的變壓器繞制技術可以使電源在輸入級實現無箝位設計，節約成本。

頻率抖動極大地降低了EMI 處理成本，可使用低成本的輸入濾波器配置

頻率抖動極大地降低了EMI 處理成本，可使用低成本的輸入濾波器配置

有最大ton時間嗎

LED電源的設計需要注意適配寬范圍的輸入電壓需求，拓?fù)浣Y(jié)構有升壓、降壓、降壓-升壓、抽頭降壓和反激多種拓?fù)浣Y(jié)構。應用場合有家用、商用及工業應用領域。

這個主要還是頻率的抖動問題，實際如果做的好的話肯定能達到預期的效果，PCB設計很關鍵

這種效率可以做到多少？

先進的控制技術不是PI吧，是芯片通過內部實現的么

LED 電源還是要求恒壓恒流，這是最基本的額！

LED 電源還是要求恒流限壓，采用恒流就是為了保證LED中的電流不變,能保證LED的壽命與光衰。

表面貼裝器件不需要散熱片，只需要很少的外圍元件，而且占用的PCB面積非常小。

與一次性溫度保險絲不同，滯熱關斷保護在溫度降低到安全范圍后，芯片可以自動恢復正常工作，避免了因溫度保險絲熔斷而導致設備永久性損壞的情況

頻率抖動使開關頻率隨機變化，干擾能量分散到更寬頻帶，單頻點能量密度降低

滯熱關斷保護功能依賴于溫度控制，散熱設計變得尤為重要。

如果散熱措施不到位，芯片有時候會頻繁觸發保護功能

這個值得注意
