TOP268的EcoSmart技術，高效節能，在整個負載范圍內均具有極高的能效。

采用多模式PWM控制技術，可充分提高所有負載條件下的效率，提高設計靈活性，降低系統成本。

TOP268芯片可充分提高效率，設計采用 132 kHz工作頻率，可減小變壓器及電源的尺寸。

頻率調制技術降低了EMI濾波元件的成本，同時電源的輸出紋波也小。

這個系列的芯片用起來比較好用，質量很硬，早期很多案例都用這個IC、

TOP264-271還可以實現遠程功能，通過遠程控制單片機的開關或者使電源處于低功耗狀態。

TOP268KG采用新型eSIP-7C封裝，這種封裝使漏源極之間具有更寬的爬電距離。

eSIP-7C封裝同時還可以加裝散熱片，實現更高效率的散熱，使系統工作更加穩定

TOPSwitch-JX恒定的效率確保了設計最優化，就算以后能源效率法規再發生改變，也不需要重新設計。

該芯片TOP268KG具有輸出短路，過流，過載保護，不需要額外設計電路來進行檢測。

TOP264VG集成了低電容MOSFET，且具有頻率抖動特性，能夠在不影響效率和EMI的情況下提高開關頻率。

相比于驅動控制芯片加MOS管方案，簡化了電路，降低電源成本。

132kHz的開關頻率可減小變壓器的尺寸，從而減少成本，此外還有66 kHz頻率選項。

磁芯的尺寸與開關頻率成函數關系，開關頻率越高，磁芯體積越小。

高開關頻率不會給TOPSwitch-JX 設計的效率帶來不良影響， 該器件的漏極-源極電容(COSS)較小。

芯片具有多種保護功能，具有欠壓和過壓保護，輸出過壓保護，自動重啟動等功能。

TOP264-271可通過控制流入電壓監測引腳或流出外部流限引腳的電流來導通或關斷。

線路欠壓檢測可防止關斷毛刺，線路過壓（OV）關斷延長線路浪涌承受能力，提高電路整體穩定性。

TOPSwitch-JX適合輸出功率在10W~245W的產品應用，并且在整個負載范圍內均具有極高的能效。

滿載效率可達83%，紋波150mV,在沒有負載的情況下，功耗低于100mW，可以降低電源的損耗

開關頻率有132KHz或66KHz供設計者靈活選用，為滿足小體積可以使用132K頻率

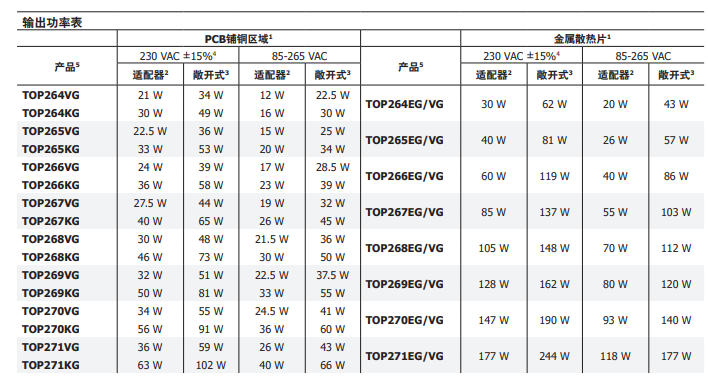

圖表里的輸出功率，大家都測試過么

在沒有負載的情況下，功耗低于100mW，可以降低電源的損耗

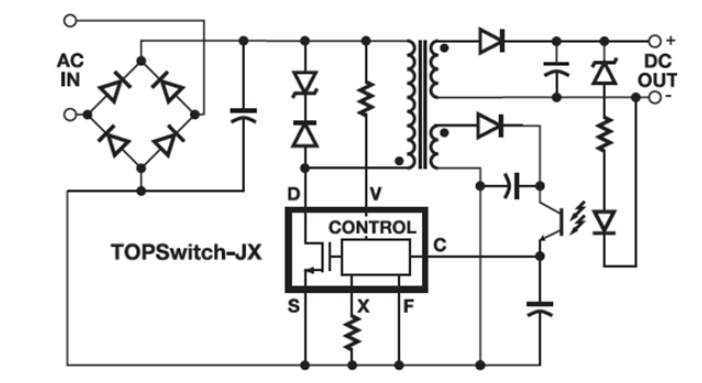

通過輔助繞組進行反饋對輸出電壓檢測，實現閉環控制

通過輔助繞組進行反饋對輸出電壓檢測，實現閉環控制

集成方案成本具有優勢，并且可靠性高

傳統的開關電源控制電路普遍為電壓型拓撲, 只有輸出電壓單閉控制環路, 系統響應慢, 線性調整率精度偏低。

電源相同的輸出功率，頻率高體積可以做小，提高功率密度。

單位體積的磁性材料所能儲存的磁能是有限的，所以頻率越高，磁性材料被反復使用的次數就越多。

頻率越高，發熱越嚴重，就得做的大一些，還有就是為了減少鐵耗，通常采用硅鋼片疊成，這也是為了減小鐵耗，這樣的話，就可以把變壓器做得不那么大
