規格為EI-28 H50白片 2W
輸入:220V 60HZ
輸出:12V 160MA
請各位高手幫忙算下用個么線徑及圈數,謝謝
低頻變壓器設計
全部回復(11)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/659501219229545.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zhongkeqing18

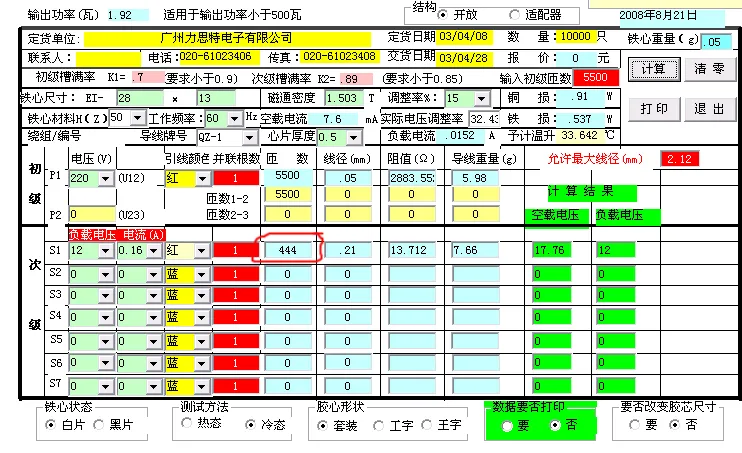

EI28*13 H50NPRI:0.05mm*5500TSEC:0.21mm*340T溫升50度左右.
次級圈數相差太多.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/659501219267254.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/659501219267254.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@隱形專家
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/659501219229545.jpg');}"onmousewheel="returnimgzoom(this);">
刪去
0
回復
@隱形專家
次級圈數相差太多.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/659501219267254.jpg');}"onmousewheel="returnimgzoom(this);">
是啊 次級圈數相差多.
0
回復
@隱形專家
什么膠芯

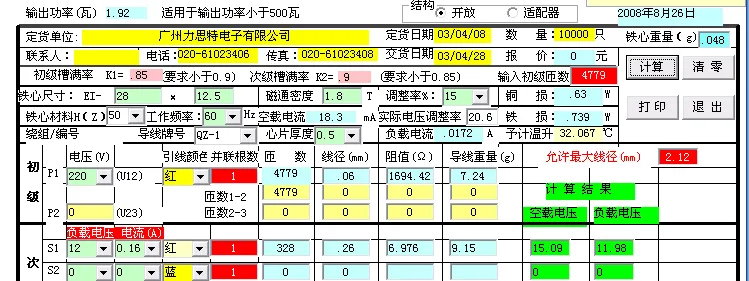

雙槽插針式膠心可采用下列數據
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/659501219712883.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/659501219712883.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xuwuyi
我用EI28*18王字等寬 給你算算: 初級: 5300T 線徑 0.08 次級: 290T 0.32
就像zhonq keqinq18的朋友所說的 EI28*12 H50 0.5 N 和 A 都行
0.05 5500TS
0.21 380TS
就可以了,如果按xuwuyi朋友的用EI28*18 王字
初級: 5300T 線徑 0.08
次級: 290T 0.32
是可以做,但是做出來的產品有點難賣出去的哦?負載電流才160MA就要用0.32的次級銅線,你的電流密度是多少啊?
0.05 5500TS
0.21 380TS
就可以了,如果按xuwuyi朋友的用EI28*18 王字
初級: 5300T 線徑 0.08
次級: 290T 0.32
是可以做,但是做出來的產品有點難賣出去的哦?負載電流才160MA就要用0.32的次級銅線,你的電流密度是多少啊?
0
回復
@wei415
就像zhonqkeqinq18的朋友所說的EI28*12 H50 0.5N 和 A都行 0.05 5500TS0.21 380TS就可以了,如果按xuwuyi朋友的用EI28*18王字 初級: 5300T 線徑 0.08次級: 290T 0.32是可以做,但是做出來的產品有點難賣出去的哦?負載電流才160MA就要用0.32的次級銅線,你的電流密度是多少啊?
電流方面我也想到了,但我線徑小了,外觀就不怎么樣了.
我是個新手, 現在我存在的問題是怎樣根據要求選用合適的骨架~~~~~
請大蝦們給點經驗,小弟謝謝了~~!!
我是個新手, 現在我存在的問題是怎樣根據要求選用合適的骨架~~~~~
請大蝦們給點經驗,小弟謝謝了~~!!
