市場極具性價比25W全集成PD迷你快充套片方案介紹，CX7530C+CX7538B+CX2919C（單C口）/CX291AC(雙口) 推薦。僅需三顆芯片外加整流橋及外圍元件即可完成適配器全部功能。

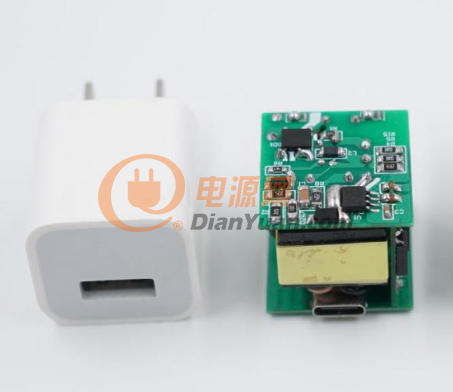

這款 25W 方案采用三塊 PCB 堆疊焊接的方案，初級小板上有整流橋和 CX7530C 反激控制器芯片。次級小板使用集成了 MOS 管的同步整流器 CX7538B 和CX2919C 協議芯片，次級全部功能由兩顆芯片完成，電路簡潔，外圍元件精簡。

25W全集成PD快充 Demo 采用單 C 口輸出設計，使用 ChargerLAB POWER-Z KT002 測試輸出協議，CX2919C 支持 Apple 2.4A，Samsung5V2A，QC2.0/3.0，華為 FCP 快充協議，同時還支持 PD3.0 PPS 快充協議。

垂直焊接的小板焊接反饋光耦和貼片 Y 電容，連接初次級電路板。右側是高壓濾波電容和輸出固態電容。

輸入端有延時保險絲，NTC 浪涌抑制電阻，初級采用兩顆電解電容濾波，輸出采用固態電容濾波。

輸出 USB Type-C 母座過孔焊接在輸出小板上。

適配器初級采用 CX7530C 集成 650V 開關管反激控制器，內部集成 0.65 Ω 導阻超級硅開關管，內置軟啟動功能，內置斜坡補償，支持智能抖頻技術來優化 EMI，具有超低空載功耗。寬輸入電壓下可輸出 33W 功率，用于 25W 輸出有更低的溫升表現。

CX7530C 支持極為全面和性能優秀的智能化保護功能，包括逐周期過流保護，過載保護，軟啟動，芯片過熱保護，供電欠壓過壓保護功能。適用于 PD 快充適配器和智能小家電等小功率高可靠性開關電源。

適配器次級采用內部集成同步整流管的多模式同步整流器 CX7538B，其內部集成 60V 耐壓，導阻 12m Ω 的同步整流管，支持 CCM/QR/DCM 工作模式，最高支持 200KHz 工作頻率，靜態電流低，相比傳統肖特基整流方式可提高 2-6% 效率，支持 3A 輸出電流。

CX7538B 支持 3.3-12V 寬電壓范圍輸出，外圍元件僅兩顆電容，配合 CX7530C 控制器可輕松滿足六級能效要求。

CX2919C內部集成 VBUS 開關管和輸出電流取樣電阻，相比傳統方案顯著節省 PCB 空間。除此之外，CX2919C還通過了 PD3.0 認證，支持 5/9/12V 輸出，支持全面的快充協議，內置 VPWR 和 VBUS 雙放電通路，芯片反饋支持線損補償。CX2919C支持 USB PD 以及 PPS，QC3.0/2.0 協議，華為 SCP/FCP 快充協議，三星 AFC 快充協議，支持光耦和 DC-DC 反饋，可應用于 PD 快充和車充移動電源等應用。CX2919C內置動態過壓 / 欠壓 / 過流保護，啟動輸出前監測端口電壓，D /D- 和 CC1/CC2 過壓保護。功能強大，且外圍精簡，非常適合高集成度 PD 快充電源使用。
