boost電路電感電流怪現象，幫忙??！

大師們，我做了一個簡單的boost升壓電路，但是給一個恒定占空比時，電感電流波形上升和下降的時候很怪異而且電感電流的值不符合U/L*dt=diL，這是什么原因?。?/span>

scope_55

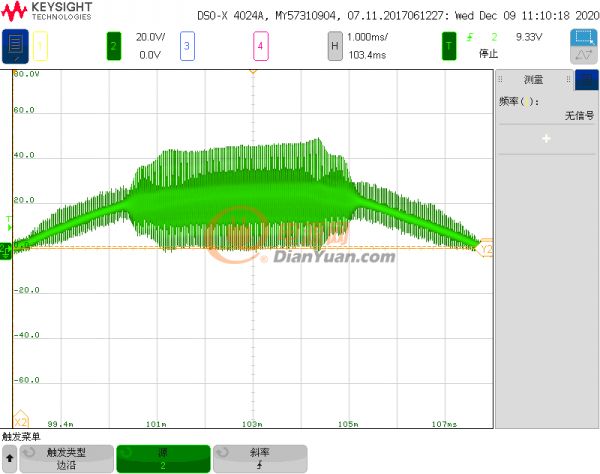

這是整流后的電壓波形(開關頻率40K)

scope_56

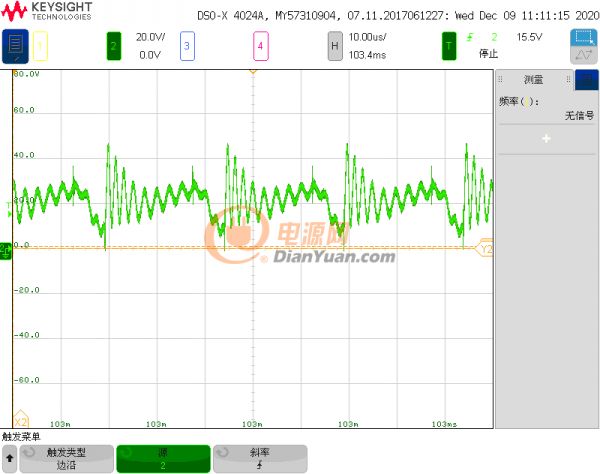

放大圖

scope_57

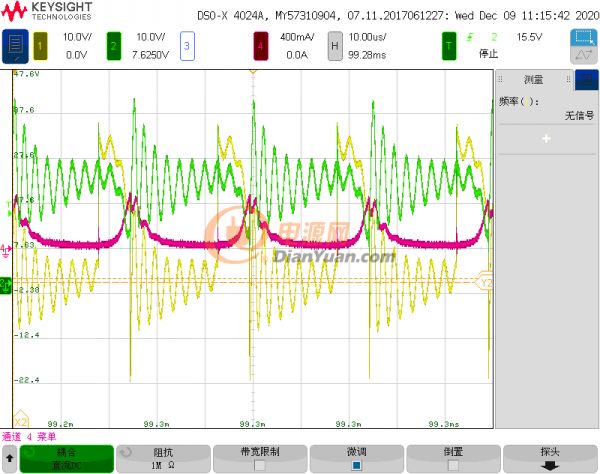

紅色的是電流波形為什么會這么怪異呢 黃色的是電感電壓 綠色的是整流后的電壓波形

scope_52

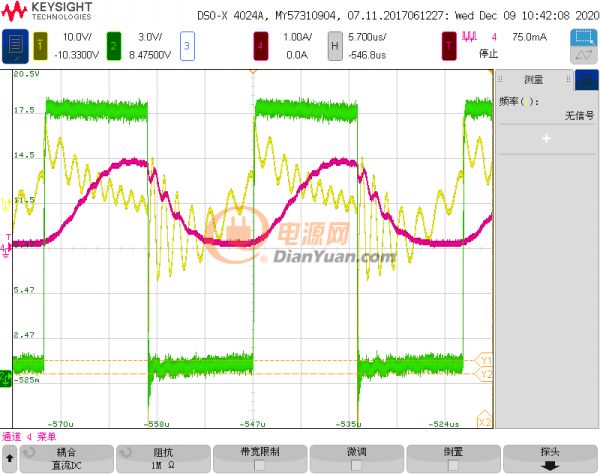

紅色的是電流波形為什么會這么怪異呢 黃色的是電感電壓 綠色的是整流后的電壓波形

IMG_20201210_150551

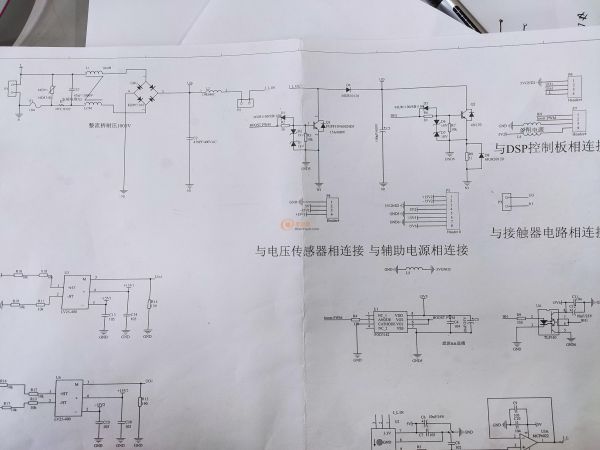

電路原理圖

全部回復(5)
正序查看
倒序查看
kaokannan
LV.2
2
2020-12-11 15:43
整流后40pF電容？boost開關頻率是40k吧
0
回復
kaokannan
LV.2
3
2020-12-11 15:45
輸入電壓多少，輸出多少，多大功率，電感用的什么磁芯。。。。這些條件講清楚。
0
回復
2020-12-11 15:59
@kaokannan
輸入電壓多少，輸出多少，多大功率，電感用的什么磁芯。。。。這些條件講清楚。
輸入電壓20V交流 給0.5的占空比 但是輸出電壓沒有達到輸入的2倍只有33V左右，后面接著500歐功率為3000w的電阻 電感使用鐵氧體，現在使用恒定的占空比，按照U/L*dt=di我的電感電流上升值應該不是很大 為什么一個開關周期上升的電流值會這么大
0
回復
2020-12-11 16:00
@kaokannan
輸入電壓多少，輸出多少，多大功率，電感用的什么磁芯。。。。這些條件講清楚。
整流后的電壓為什么在峰值附近出現如此大的振動。
0
回復
liubang
LV.2
6
2021-01-08 10:10
你這個電流是怎么測的？
0
回復
