以下為我的圖,,哪個高手告訴下500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2783341218092403.gif');}" onmousewheel="return imgzoom(this);">

就是產生正負15V電壓

我就告訴輸入220V輸出兩個24可以了不??

哪個高手告訴一下

難道就沒有好心人說下話

你這里缺一個條件,輸出負載電流多大.1A與0.5A變壓器大小相差很大

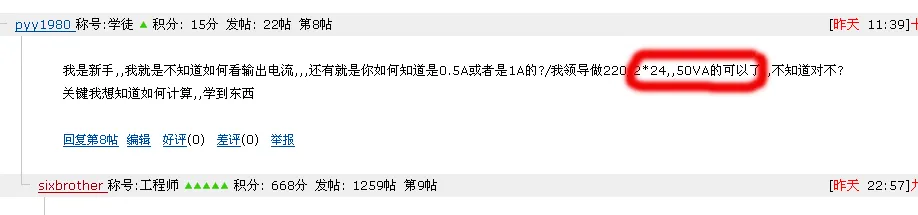

我是新手,,我就是不知道如何看輸出電流,,,還有就是你如何知道是0.5A或者是1A的?/我領導做220/2*24,,50VA的可以了,,不知道對不?
關鍵我想知道如何計算,,學到東西

220V-2*24V/50VA Transformer:
EI-66X30 bobbin
core:H50N
PRI=962Ts/0.30mm
SEC1:115Ts/0.60mm
SEC2:115Ts/0.60mm

請教樓上的,,為什么用50VA的可以了??你是如何計算出來的??

我的意思是是否能詳細點給出因果關系??我想學點東西

220V-2*24V/50VA Transformer:
EI-66X30 bobbin
core:H50N
PRI=962Ts/0.30mm
SEC1:115Ts/0.60mm
SEC2:115Ts/0.60mm


能否告訴我上面幾個公式意義,,的來??

進來看看"sixbrother"上課.

什么意思?/不理解

wo我只想要哪位高手高我上面公式的由來,,還有就是從我圖中如何看出容量多大?

哪個熱心人教我怎么的來的??我結果和思路我都需要

要看你三端穩壓器7915額定電流是多少.按額定電流計算變壓器,變壓器的功率可能很大.要看你需要多大電流,這一點誰也幫不上你的忙,

50VA是你自己告訴別人的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/659501218257603.jpg');}" onmousewheel="return imgzoom(this);">

我是第一做.
我圖中上面那個是7815,,下面這個是7915,,
上面那個是產生15V
下面這個是產生-15V
這兩個芯片很常用,,高手應該一下看的出來,,哪個高手高手指教變壓器容量的設計??選多大??
告訴我計算方法

我剛才給變壓器廠發了圖紙說100W足夠了,,我不知道對不對??請哪個高手指教下

請你查一下7815允許工作電流是多少.100W與50變壓器大小相差很多

7815.7915系列 三端穩壓器的工作電流是1.5A,若穩壓為15V.則最大輸出功率為15×1.5=22.5W
加上負電壓,電路總輸出功率為22.5×2=45W.考慮到線路有損耗,變壓器輸出功率按50W設計是合理的,按100W設計也能用但變壓器體積大不說,價格也高多了.

**此帖已被管理員刪除**

哎呀,老大,你要是發EXCEL文檔多好呀!那樣你里面的引用的公式都可以看到了.

請教兩個問題:
1.變壓器的容量的選擇就是最后的輸出電壓和輸出電流的乘積,,然后兩個加在一起??也就是15*輸出電流,,然后兩個加在一起?
2.50W和100W價格和體積上差別多大??就我這個東西
我想學東西

還有個問題,,就是我只知道從21世紀下片子的資料,,但是不知道如何看工作電流,,可以教我如何看出是1.5A不??
以上總共三個問題,,多謝回答

1.變壓器的容量的選擇就是最后的輸出電壓和輸出電流的乘積,,然后兩個加在一起??也就是15*輸出電流,,然后兩個加在一起?
2.50W和100W價格和體積上差別多大??就我這個東西
還有個問題,,就是我只知道從21世紀下片子的資料,,但是不知道如何看工作電流,,可以教我如何看出是1.5A不??
以上總共三個問題,,多謝回答

78**.79**系列三端穩壓器的平均工作電流為1.5A.此數據要查手冊,看是看不出來的.

那還有其他的問題列?

我最關心的的問題:
1.我從21世紀電子上下的資料看了很長時間很多地方出現了電流直,所以根本找不到.請問如何查1.5A
2.50和100體積差多少??
