DPA424設計的多路輸出電源

DPA424芯片集成控制器采用CMOS工藝，其拓撲形式與TOPSwitch系列集成控制器相同，內部集成高壓功率MOSFET、PWM控制電路、故障保護電路以及其他控制電路，是小功率DC－DC變換器高度集成解決方案的理想選擇。內部集成電流檢測電路，內置自動重啟動功能，在輸出過載及開路狀態下提供相應的保護。定頻PWM控制，300KHz和400KHz兩種開關頻率可供選擇。

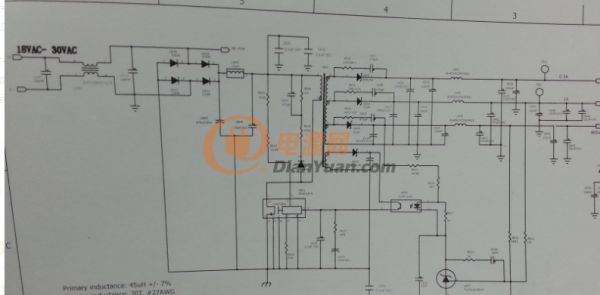

利用DPA424設計的3路輸出電源，一路輸出電壓12V，一路輸出5V，另一路輸出電壓3.3V，滿足后端多樣電源的供電設計，整體電路效率高，支持18~30V的輸入范圍。

424

全部回復(101)
正序查看
倒序查看
svs101
LV.8
2
2020-08-08 15:03
DPA424z在電壓模式控制，在不進行斜坡補償?shù)臈l件下，占空比能夠達到75％，同時提供5-10KHz的環路帶寬。
0
回復
svs101
LV.8
3
2020-08-08 15:03
@svs101
DPA424z在電壓模式控制，在不進行斜坡補償?shù)臈l件下，占空比能夠達到75％，同時提供5-10KHz的環路帶寬。

具有線電壓過壓保護功能、軟啟動功能，有效降低系統應力和過沖，采用低成本電路結構實現同步整流功能。

0
回復
svs101
LV.8
4
2020-08-08 15:04
具有的高壓啟動、逐周限流、環路補償、自動重啟動以及過熱關斷等基本功能。
0
回復
xxbw6868
LV.10
5
2020-08-09 19:47
多路輸出電源不太好設計呀，這類電源在于能量分配與輸出精度。
0
回復
xxbw6868
LV.10
6
2020-08-09 19:49
@svs101
具有的高壓啟動、逐周限流、環路補償、自動重啟動以及過熱關斷等基本功能。
DPA424屬于低壓大電流類的電源，要注意其電源的工作環境。設計成正激電源輸出功率更大。
0
回復
spowergg
LV.10
7
2020-08-09 19:59
@xxbw6868
多路輸出電源不太好設計呀，這類電源在于能量分配與輸出精度。
多輸出的開關電源，因為只能將其中一個的輸出電壓反饋到高壓端進行穩壓處理，所以其它的輸出端電壓是不能穩定的
0
回復
gxg1122
LV.10
8
2020-08-10 12:33
@xxbw6868
DPA424屬于低壓大電流類的電源，要注意其電源的工作環境。設計成正激電源輸出功率更大。
這個芯片支持比較寬范圍的直流電壓輸入，輸出功率比較大、
0
回復
fengxbj
LV.8
9
2020-08-10 15:25
@svs101
具有線電壓過壓保護功能、軟啟動功能，有效降低系統應力和過沖，采用低成本電路結構實現同步整流功能。
同步整流可以實現電源的輸出高效率，同時也能降低產品的功耗。
0
回復
fengxbj
LV.8
10
2020-08-10 15:27
@xxbw6868
多路輸出電源不太好設計呀，這類電源在于能量分配與輸出精度。
pI的產品設計對于多路輸出具有較好的交叉調整率，每路輸出穩定性還是不錯。
0
回復
fengxbj
LV.8
11
2020-08-10 15:29
@spowergg
多輸出的開關電源，因為只能將其中一個的輸出電壓反饋到高壓端進行穩壓處理，所以其它的輸出端電壓是不能穩定的
一般的反饋控制是這樣的，設計起來比較簡單。DPA424芯片支持寬范圍的輸入電壓，輸出高效穩定。
0
回復
2020-08-12 14:41
@spowergg
多輸出的開關電源，因為只能將其中一個的輸出電壓反饋到高壓端進行穩壓處理，所以其它的輸出端電壓是不能穩定的
一般電源的多路輸出互相干擾，輸出精度也會差點的。
0
回復
gxg1122
LV.10
13
2020-08-25 11:37
@fengxbj
一般的反饋控制是這樣的，設計起來比較簡單。DPA424芯片支持寬范圍的輸入電壓，輸出高效穩定。
DPA-Switch對于采用變壓器次級直接驅動的同步整流結構，開關頻率推薦采用300KHz
0
回復
gxg1122
LV.10
14
2020-08-25 11:38
@fengxbj
pI的產品設計對于多路輸出具有較好的交叉調整率，每路輸出穩定性還是不錯。

DPA424在輕載或空載狀態下的“周期跳越”功能能夠是的其電路功耗降低。

0
回復
gxg1122
LV.10
15
2020-08-25 11:38
@xxbw6868
多路輸出電源不太好設計呀，這類電源在于能量分配與輸出精度。
DPA424的設計初級線圈的匝數與帶負載能力成反比,與占空比成正比，線經大小與帶負載能力成正比。
0
回復
2020-08-29 20:40
@svs101
DPA424z在電壓模式控制，在不進行斜坡補償?shù)臈l件下，占空比能夠達到75％，同時提供5-10KHz的環路帶寬。
節省內部空間里面包括高頻MOSFET及PWM控制器，可以最多節省50個外部元件。
0
回復
k8882002
LV.9
17
2020-09-06 08:37
@gxg1122
DPA424在輕載或空載狀態下的“周期跳越”功能能夠是的其電路功耗降低。
周期跳越”功能會使待機功耗降低，同時也會帶來EMI問題。
0
回復
k8882002
LV.9
18
2020-09-06 08:38
@svs101
具有線電壓過壓保護功能、軟啟動功能，有效降低系統應力和過沖，采用低成本電路結構實現同步整流功能。
母線過壓保護功能使DPA-Switch在輸入過壓和母線浪涌電壓條件下獲得足夠的保護
0
回復
k8882002
LV.9
19
2020-09-06 08:39
@fengxbj
同步整流可以實現電源的輸出高效率，同時也能降低產品的功耗。
DPA424需要額外加同步整流，會提高電源的成本，但是在低壓大電流電源中會提高電源效率。
0
回復
2020-09-06 08:42
@gxg1122
DPA-Switch對于采用變壓器次級直接驅動的同步整流結構，開關頻率推薦采用300KHz
開關頻率、限流閾值以及欠壓鎖定閾值精確而穩定，受溫度變化的影響很小。
0
回復
tabing_dt
LV.10
21
2020-09-06 08:48
@svs101
具有的高壓啟動、逐周限流、環路補償、自動重啟動以及過熱關斷等基本功能。
限流功能可以通過外部電路進行設置，并能夠有效的抑制因過載而造成的功率激升.
0
回復
tabing_dt
LV.10
22
2020-09-06 08:53
@ycdy09@163.com
節省內部空間里面包括高頻MOSFET及PWM控制器，可以最多節省50個外部元件。
DPA-Switch芯片內部的振蕩器通過對內置電容器的充放電，生成PWM控制器所需的鋸齒波
0
回復
uf_1269
LV.8
23
2020-09-06 09:25
@塵埃中的一粒沙
一般電源的多路輸出互相干擾，輸出精度也會差點的。
如果這一路沒有用做開關管PWM的反饋控制，那么它的峰值就會很高。
0
回復
uf_1269
LV.8
24
2020-09-06 09:28
@tabing_dt
DPA-Switch芯片內部的振蕩器通過對內置電容器的充放電，生成PWM控制器所需的鋸齒波
PWM控制器和限流調節器的門限值由振蕩器在每個工作周期初始階段設定。
0
回復
lx25hb
LV.8
25
2020-09-06 09:33
@uf_1269
如果這一路沒有用做開關管PWM的反饋控制，那么它的峰值就會很高。
相反，如果這一路用于開關管PWM的反饋控制，那么其他路的輸出就會受到降低。
0
回復
lx25hb
LV.8
26
2020-09-06 09:33
@gxg1122
DPA-Switch對于采用變壓器次級直接驅動的同步整流結構，開關頻率推薦采用300KHz
在某些情況下，如采用次級同步整流時，需要將開關頻率設得低一些。
0
回復
lx25hb
LV.8
27
2020-09-06 09:34
@fengxbj
pI的產品設計對于多路輸出具有較好的交叉調整率，每路輸出穩定性還是不錯。
另外一個于交叉調整率相關的非常重要的特征就是非反饋繞組輸出的匝數。
0
回復
cb_mmb
LV.8
28
2020-09-06 09:50
@lx25hb
另外一個于交叉調整率相關的非常重要的特征就是非反饋繞組輸出的匝數。
為了保正輸出電壓在規定的誤差范圍內，需要增加或減少他們的匝數或者是調節反饋反饋繞組的輸出
0
回復
cb_mmb
LV.8
29
2020-09-06 09:53
@gxg1122
DPA-Switch對于采用變壓器次級直接驅動的同步整流結構，開關頻率推薦采用300KHz
此時需要將Frequency引腳與Control引腳連在一起，這時的開關頻率將為300KHz。
0
回復
dbg_ux
LV.9
30
2020-09-06 09:57
@cb_mmb
為了保正輸出電壓在規定的誤差范圍內，需要增加或減少他們的匝數或者是調節反饋反饋繞組的輸出
在許多情況下，往往需要增加額外的線性或開關穩壓電路來解決由于交叉調整率帶來多路輸出電壓不能達到規定誤差范圍內的問題。
0
回復
dbg_ux
LV.9
31
2020-09-06 09:58
@gxg1122
DPA424的設計初級線圈的匝數與帶負載能力成反比,與占空比成正比，線經大小與帶負載能力成正比。
帶負載能力跟很多因素有關系的，比如芯片本身，電源的散熱條件等有很大的關系。
0
回復
