【40W準諧振反激電源】+電源樣品評價

現將收到的這款英飛凌應用EVAL_40W_FLY_P7_950V的電源適配器,做個簡單評價。

一.樣品包裝

收到40W的適配器樣品后,趕快打開了包裹,發現是個很精致的小包裝盒,如下圖所示:

001

包裝盒上列有該電源樣品所用英飛凌的三種元器件,一種控制芯片ICE2QS03G,兩種MOS管IPA95R450P7和2N7002。

還列有該電源模塊的輸入輸出電壓,功率,效率等。同時列有英飛凌的商標等。



打開包裝盒后,呈現在眼前的是更豐富的內容,有天邊寫的小紙條,字體很美觀。還有英飛凌的溫馨提示,以及類似產品的出廠記錄單,還有個U盤放有該模塊樣品的相關資料,另外一芯片盒,裝有廠家的樣片。適配器電源樣品也靜靜的躺在該包裝盒內。

還有張廠商的全球技術支持電話

如下圖所示:

002

003

004

二、樣品外觀

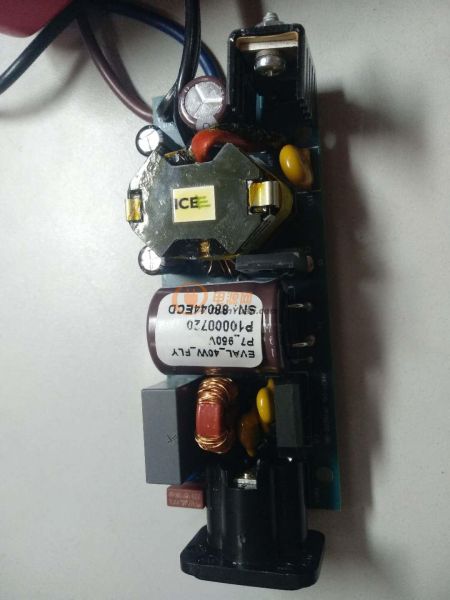

將電源模塊樣品取出來后,如下圖所示:

005

006

007

可以看出該電源適配器,非常緊湊,體積小巧。輸入接口,可以直接采用筆記本電腦適配器的輸入線插上使用。分別拍了該模塊的正面、側面和背面的照片。

全部回復(9)
正序查看
倒序查看
2019-09-09 10:35

天邊的字寫的不錯
0
回復
悟今生
LV.5
3
2019-09-09 21:24

三、樣品布局

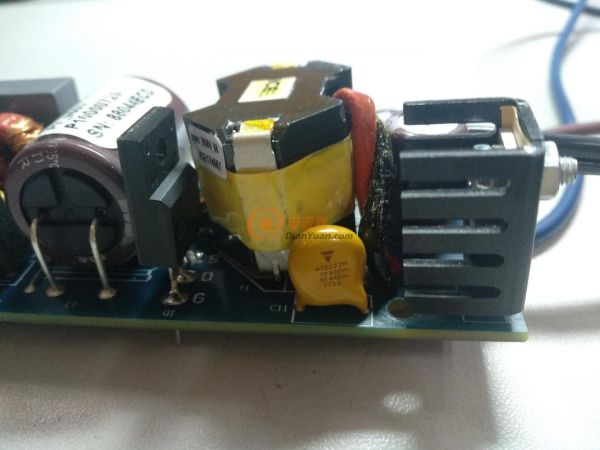

  除了之前的樣品圖片外,其它角度如下圖所示:

可以看出,該電源元器件布局很有規律:

1. 正面全是帶引腳的元器件。

變壓器將原副邊隔離開,輸出二極管還帶有特制的散熱器,個頭較大的電解電容臥倒焊接,不至于增大高度,同時電解電容采用進口品牌,保質保量。

輸入端帶有EMC濾波電路和保險絲等防護器件。

2.背面全是貼片件。

原副邊留有足夠的間距,隔離光耦也留有大間距,布線也很簡潔。

四、樣品原理

如圖所示

從圖中可以看出該電源適配器的工作原理。

整個拓撲結構為單端準諧振反激,采用控制芯片ICE2QS03G實現準諧振PWM控制。

輸入范圍:90-265Vac ,也可以工作于直流220VDC上, 輸出電壓為19VDC,輸出功率40W,最大電流為2.1A。

輸入輸出全隔離,通過隔離變壓器和隔離光耦實現原副邊的能量和信號傳遞。

帶有過流保護、過壓保護等。



絕緣安規:采用隔離變壓器和光耦,原副邊明顯布線進行隔開,同時輸入對地也保持一定距離,輸入和輸出都通過安規Y電容接地,保證了安全性。

EMC:

輸入并聯VR1,抑制現場的過電壓。R20、R21在掉電時能及時將電容的電壓泄放掉。XY電容以及共模電感等,可以抑制快瞬、高頻干擾、傳導等。

0
回復
2019-09-10 11:35
@悟今生
三、樣品布局  除了之前的樣品圖片外,其它角度如下圖所示:[圖片][圖片]可以看出,該電源元器件布局很有規律:1. 正面全是帶引腳的元器件。變壓器將原副邊隔離開,輸出二極管還帶有特制的散熱器,個頭較大的電解電容臥倒焊接,不至于增大高度,同時電解電容采用進口品牌,保質保量。輸入端帶有EMC濾波電路和保險絲等防護器件。2.背面全是貼片件。原副邊留有足夠的間距,隔離光耦也留有大間距,布線也很簡潔。四、樣品原理如圖所示[圖片]從圖中可以看出該電源適配器的工作原理。整個拓撲結構為單端準諧振反激,采用控制芯片ICE2QS03G實現準諧振PWM控制。輸入范圍:90-265Vac,也可以工作于直流220VDC上,輸出電壓為19VDC,輸出功率40W,最大電流為2.1A。輸入輸出全隔離,通過隔離變壓器和隔離光耦實現原副邊的能量和信號傳遞。帶有過流保護、過壓保護等。 絕緣安規:采用隔離變壓器和光耦,原副邊明顯布線進行隔開,同時輸入對地也保持一定距離,輸入和輸出都通過安規Y電容接地,保證了安全性。EMC:輸入并聯VR1,抑制現場的過電壓。R20、R21在掉電時能及時將電容的電壓泄放掉。XY電容以及共模電感等,可以抑制快瞬、高頻干擾、傳導等。

輸出只有40W嗎?功率不是很大啊。

0
回復
2019-09-10 11:39
@悟今生
三、樣品布局  除了之前的樣品圖片外,其它角度如下圖所示:[圖片][圖片]可以看出,該電源元器件布局很有規律:1. 正面全是帶引腳的元器件。變壓器將原副邊隔離開,輸出二極管還帶有特制的散熱器,個頭較大的電解電容臥倒焊接,不至于增大高度,同時電解電容采用進口品牌,保質保量。輸入端帶有EMC濾波電路和保險絲等防護器件。2.背面全是貼片件。原副邊留有足夠的間距,隔離光耦也留有大間距,布線也很簡潔。四、樣品原理如圖所示[圖片]從圖中可以看出該電源適配器的工作原理。整個拓撲結構為單端準諧振反激,采用控制芯片ICE2QS03G實現準諧振PWM控制。輸入范圍:90-265Vac,也可以工作于直流220VDC上,輸出電壓為19VDC,輸出功率40W,最大電流為2.1A。輸入輸出全隔離,通過隔離變壓器和隔離光耦實現原副邊的能量和信號傳遞。帶有過流保護、過壓保護等。 絕緣安規:采用隔離變壓器和光耦,原副邊明顯布線進行隔開,同時輸入對地也保持一定距離,輸入和輸出都通過安規Y電容接地,保證了安全性。EMC:輸入并聯VR1,抑制現場的過電壓。R20、R21在掉電時能及時將電容的電壓泄放掉。XY電容以及共模電感等,可以抑制快瞬、高頻干擾、傳導等。
能效怎么樣?
0
回復
其樂518
LV.2
6
2019-09-10 14:40
Q1都不用散熱片嗎?果然很強悍,這下可以好好研究研究了
0
回復
2019-09-10 21:21
@其樂518
Q1都不用散熱片嗎?果然很強悍,這下可以好好研究研究了

主功率管Q1:14A,0.45歐,900V

輸出整流D2:30A100V肖特基,5A的正向壓降0.39V(125℃時)

都是極好的料,只做40W,好性能、用錢堆。

0
回復
Lam小黑
LV.3
8
2019-09-11 10:19
@世界真奇妙
主功率管Q1:14A,0.45歐,900V輸出整流D2:30A100V肖特基,5A的正向壓降0.39V(125℃時)都是極好的料,只做40W,好性能、用錢堆。
當年面試一個電源研發工程師,面試官問我:電源什么最難做。成本空間,體質空間。比如如果你要我用幾塊錢的成本做一個幾十塊錢的產品我沒那個本事。你要我用一個5W的空間做20W的電源。我也沒那個本事。
0
回復
2019-09-19 15:44
@lingyan
天邊的字寫的不錯
哈哈……好眼力!
0
回復
悟今生
LV.5
10
2019-10-05 15:15

五、測試波形

5.1輻射發射波形

借助于帶有RF測量功能的泰克示波器和近場探頭,對該電源模塊掃描了下輻射發射的情況。

分別掃描板子的正面和背面,測試波形如下:

可以看出,當靠近背面輸入側開關MOS管時,輻射發射明顯增大,也是因為其開關動作導致一定的輻射發射,通過近場探頭掃描定位,就能直觀的觀測出來。

5.2帶載開關波形

該模塊的輸入側開關管采用IPA95R450P7,現給出帶載0A,0.5A,1A,1.5A,2A時的開關管漏源波形。

空載時,帶電子負載,儀器顯示輸出18.93V空載,測試場景及測試VDS波形如下:

逐漸增大負載到0.5A時,測量如下:

1A時,測量如下:

1.5A時,測量如下:

2A時,測量如下:

輸出電壓隨著負載增加而降低,是因為接到電子負載上的引線較長,有壓降。
