不管用什么軟件什么方式只要把螺旋走線的線徑和線距均允畫成0.25MM,能做成PCB文件就可以,那位兄弟畫過這樣的板子,請指教

真牛的板啊~~~

不是牛而是沒找到合適的方法,樓主有什么好的方法嗎

當打開看到樓主的PCB,覺得很不錯的,這樣的螺旋線路怎樣走?我想了個辦法,接樓主給的參數做了個PCB線路過程大概要15分鐘,現傳上這個圖,請大家看看我的方法是否達到樓主的要求.^o^ 作這個螺旋圖是要有技巧的哦...

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2755071216741715.jpg');}" onmousewheel="return imgzoom(this);">

看不清楚,來個局布放大圖.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2755071216742662.jpg');}" onmousewheel="return imgzoom(this);">

牛,就是要這種效果,我試了好多種方式就是做不出這樣的效果,請問是怎么樣做的呢?

用AUTOCAD畫了,再轉到PCB里.

5分鐘搞定了,
先以0.254mm為半徑畫一個半圓,再以0.254mm的倍數畫半圓,兩個大小相差0.254mm的半圓相連就OK了,如此從復而得!

11 66301216785033.rar

樓主的方法果然妙.比我的方法還要快又直接,頂~~頂頂..

謝謝大家的幫忙,圖已經畫好,效果非常好,
謝謝大家的支持,以后有問題還希望大家多多指教,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2761411216794057.jpg');}" onmousewheel="return imgzoom(this);">

我的CorelDRAW 9畫,可是怎么轉為CAD格式的,我沒找到DWG\DXF格式

是用三維制圖的軟件(SW)搞的,也方便.

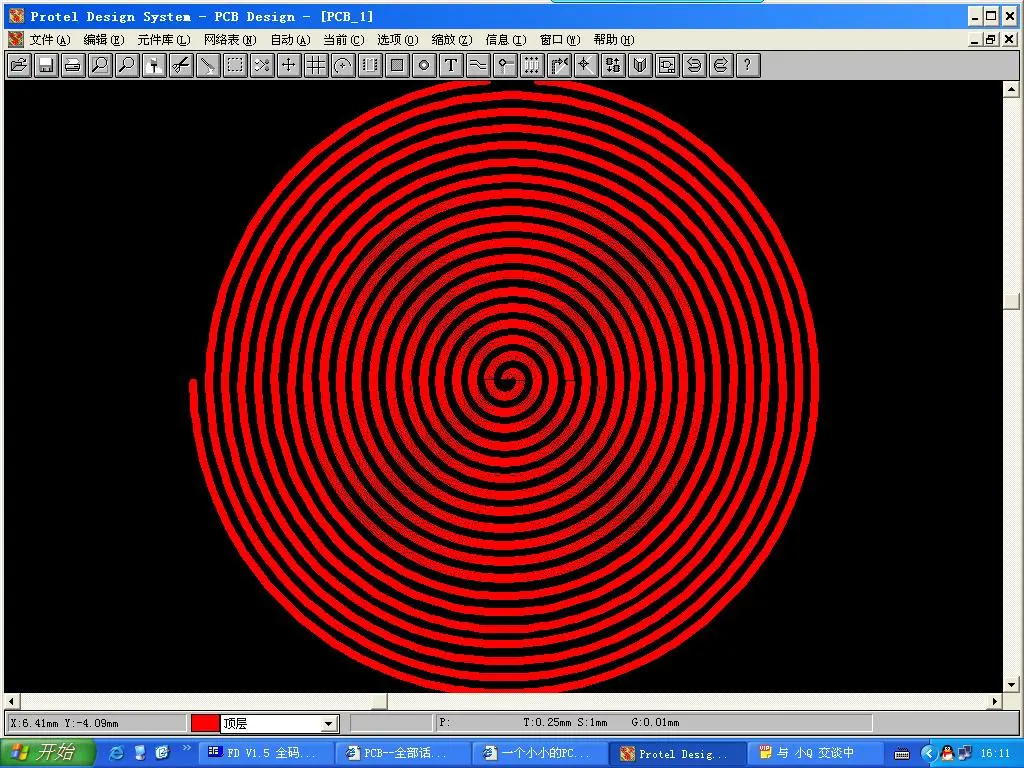

我也畫了一個, 1818621223281576.xls 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1818621223281602.jpg');}" onmousewheel="return imgzoom(this);">

樓主說得沒錯,CAD就可以搞定了.

簡單,先用CAD畫也來,在轉到PCB中不就OK了,以前畫不規則的板都是用這種方法.
