DPO3012數字示波器，美國泰克(Tektronix)，MSO/DPO3000系列混合信號示波器擁有高達500 MHz的帶寬和2.5 GS/s的采樣率，為當前許多主流應用提供了所需的性能。由于多達20條通道，您可以使用一臺儀器，同時分析模擬信號和數字信號。再加上自動串行和并行總線分析、創新的Wave Inspector®控制功能和自動電源測量功能。
DPO3012數字示波器的詳細介紹

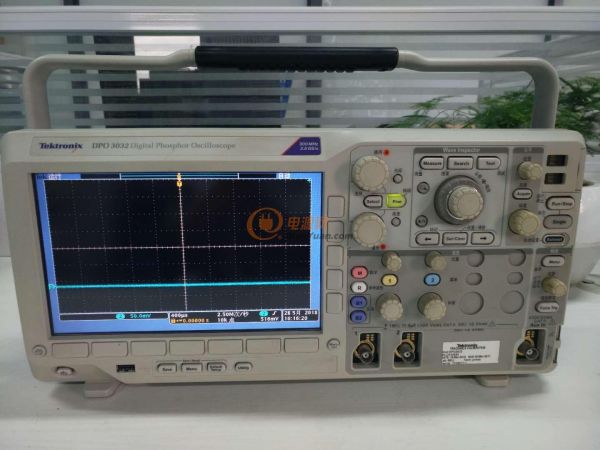

DPO3012數字示波器
MSO/DPO3000 系列產品型號：
型號 帶寬 記錄長度 模擬通道 數字通道
DPO3012 100 MHz 5 M 2 --
MSO3012 100 MHz 5 M 2 16
DPO3014 100 MHz 5 M 4 --
MSO3014 100 MHz 5 M 4 16
DPO3032 300 MHz 5 M 2 --
MSO3032 300 MHz 5 M 2 16
DPO3034 300 MHz 5 M 4 --
MSO3034 300 MHz 5 M 4 16
DPO3054 500 MHz 5 M 4 --
MSO3054 500 MHz 5 M 4 16
功能 優點
多4條模擬通道和16條數字通道 使用一臺儀器分析模擬信號和數字信號，在系統級調試復雜設計。
數字熒光顯示 >50,000 wfm/s的波形捕獲速率和輝度等級顯示，迅速發現毛刺和偶發事件。
整套觸發 超過125種觸發組合可以選擇，迅速捕獲異常信號，包括建立時間/保持時間觸發、串行數據包內容觸發和并行數據觸發。
Wave Inspector® 控制裝置 輕松搜索、標記和導航長記錄長度，找到所有發生的事件。
自動測量 29種自動測量、FFT分析、測量統計和高級數學運算，簡化設備分析。
并行總線觸發和分析(MSO系列) 自動觸發、解碼和搜索，迅速調試并行總線。高達121.2 ps的定時分辨率，捕獲快速跳變。
串行觸發和分析選項 自動觸發、解碼和搜索，迅速調試常用串行總線，包括I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM。
電源分析選項 集成自動電源測量功能，獲得快速準確的測量結果。
主要性能指標
500, 300, 100 MHz 帶寬型號
2 通道和4 通道型號
16 條數字通道(MSO 系列)
所有通道上2.5 GS/s 的采樣率
所有通道上5 M 點的記錄長度
>50,000 wfm/s 的大波形捕獲速率
成套高級觸發
簡便易用功能
Wave Inspector® 控制功能，輕松導航和自動搜索波形數據
29 種自動測量FFT 分析，簡化波形分析
TekVPI® 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
9 英寸(229 mm) WVGA 寬屏彩色顯示器
體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4 公斤)
連接能力
前面板和后面板上的USB 2.0主機端口，迅速簡便地存儲數據、進行打印及連接USB 鍵盤
后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印兼容PictBridge® 的打印機
集成10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
選配串行觸發和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自動串行觸發、解碼和搜索選項
混合信號設計和分析(MSO 系列)
并行自動觸發、解碼和搜索功能
多通道建立時間和保持時間觸發
MagniVuTM高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率
選配應用支持
電源分析
HDTV 和自定義視頻分
