一.方案名稱：帶 PWM 調光的線性降壓 LED 恒流驅動器 -OC7140

二.品牌：歐創芯

三.方案描述：

      OC7140 是一種帶 PWM 調光功能的線性降壓 LED 恒流驅動器， 僅需外接一個電阻就可以構成一個完整的 LED 恒流驅動電路，調節該外接電阻可調節輸出電流，輸出電流范圍為 10~2000mA。

      OC7140 內置 30V 50 毫歐 MOS。

      OC7140 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。

      OC7140 具有很低的靜態電流，典型值為 60uA。

      OC7140 帶 PWM 調光功能，可通過在 DIM 腳加 PWM 信號調節 LED 電流。

四.方案特點：

   1.內置 30V 50 毫歐 MOS

   2.低靜態電流：60uA

   3.輸出電流：10mA 到2000mA。

   4.PWM 調光：最高頻率10KHz

   5.輸出電流精度：優于±4%

   6.內置過熱保護

   7.VDD 工作電壓：2.5-6V應用領域

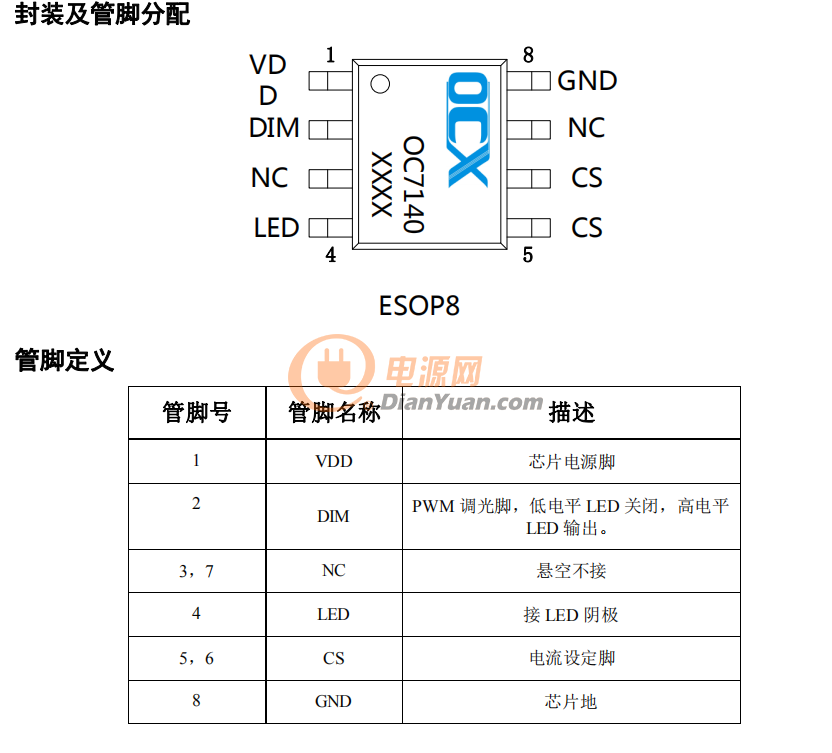

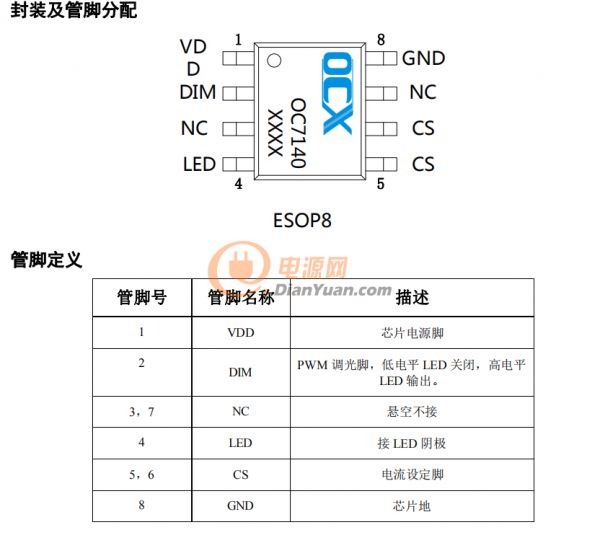

五.芯片封裝： OC7140 采用 ESOP8 封裝。外露散熱片接 LED 腳。

六.應用范圍：

      1.線性LED 照明驅動

      2.LED 手電筒、LED 臺燈、LED 礦燈、LED 指示燈等

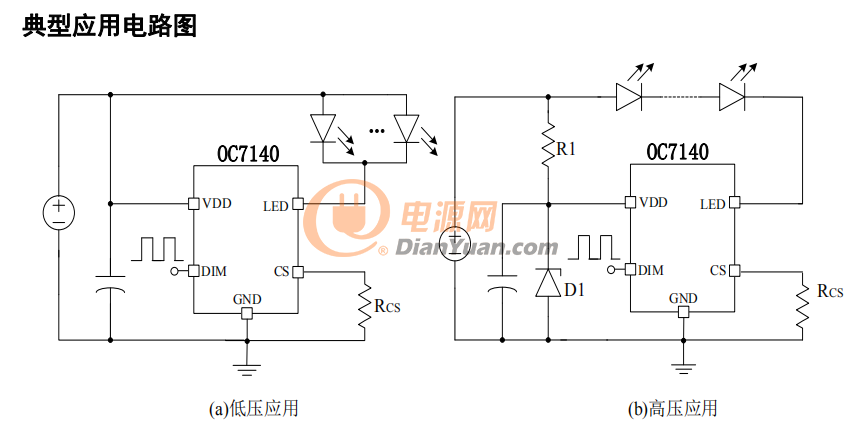

七.典型應用：
