一.方案名稱：高端電流檢測降壓 LED 恒流驅動器-OC5031

二.品牌：歐創芯

三.方案描述：

           OC5031 是一款高端電流檢測降壓型高精度高亮度 LED 恒流驅動控制器。

           OC5031 通過一個外接電阻設定輸出電流，最大輸出電流可達 5A；電流精度±3%；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過 DIM 引腳實現PWM 調光或線性調光。

           系統采用電感電流滯環控制方式，對負載瞬變具有非常快的響應，對輸入電壓具有高的抑制比；其電感電流紋波為 20%，且最高工作頻率可達 1MHz。

          OC5031 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從 5.5V 到 40V。

          OC5031 內置過溫保護電路，當芯片達到過溫保護點， 系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。

          OC5031 特別內置了一個 LDO，其輸出電壓為 5V，最大可提供 5mA 電流輸出。

四.方案特點：

1.最大輸出電流： 5A

2.高效率： 96%

3.高端電流檢測

4.支持 PWM 調光和線性調光

5.滯環控制，無需環路補償

6.最高工作頻率： 1MHz

7.電流精度：±3%

8.寬輸入電壓： 5.5V~40V

9.過溫保護

10.低壓差工作時，可保持高穩定性

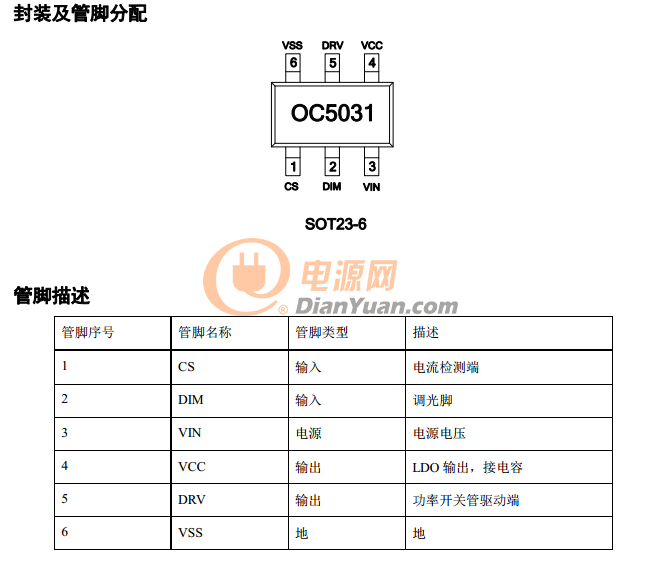

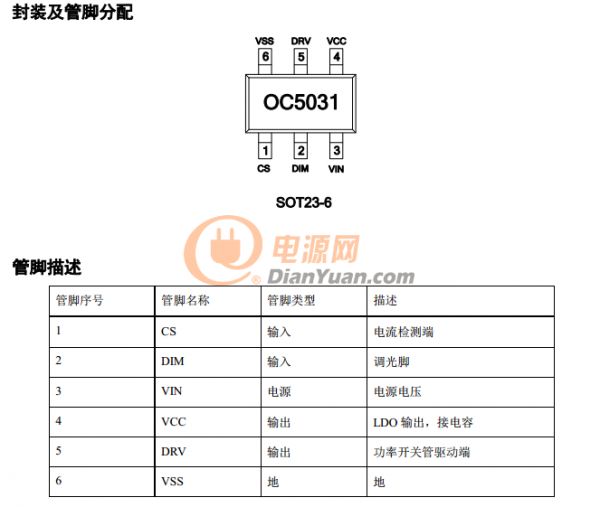

五.芯片封裝：OC5031 采用小的 SOT23-6 封裝。

六.應用范圍：

      1.建筑、工業、環境照明

      2.MR16 及 LED 燈

      3.汽車照明

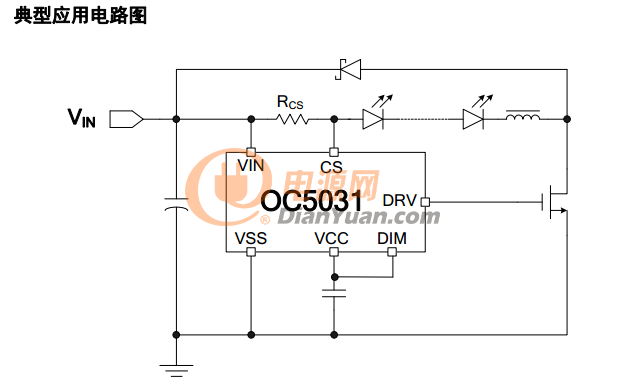

七.典型應用：
