IGBT關斷時間很長

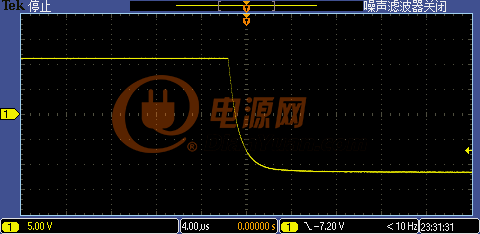

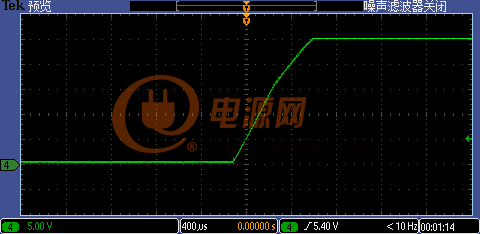

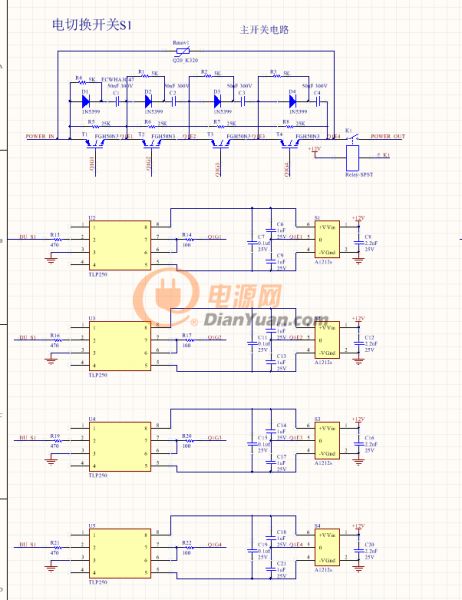

IGBT關斷時間非常長達到了1ms左右，非常不科學。希望知道的朋友能指點一二。第一張圖為關斷波形，后兩張為驅動波形。電路圖奉上。這還是沒加RCD電路測的波形。

1

2

QQ截圖20180522203555

3

全部回復(11)
正序查看
倒序查看
hylylx
LV.9
2
2018-05-23 09:38
100歐大了。
0
回復
ropaneta
LV.2
3
2018-05-23 15:24
@hylylx
100歐大了。
我換了10歐姆，甚至不加還是沒有區別
0
回復
ropaneta
LV.2
4
2018-05-24 12:00
@ropaneta
我換了10歐姆，甚至不加還是沒有區別
關斷時間是否和Ice有關？我測試的時候Ice越大，關斷時間越短，但是兩端電壓震蕩很厲害
0
回復
2018-05-24 12:29
可能是IGBT上并的RCD的問題，并非IGBT的真實的關斷速度
0
回復
2018-05-24 12:31
TLP250供電12V太低，應該15V
0
回復
ropaneta
LV.2
7
2018-05-24 15:26
@世界真奇妙
TLP250供電12V太低，應該15V
我是正負12V供電所以等于供了24V啊，
0
回復
ropaneta
LV.2
8
2018-05-24 15:26
@世界真奇妙
可能是IGBT上并的RCD的問題，并非IGBT的真實的關斷速度
測試結果是未加RCD的結果
0
回復
2018-05-24 21:18
@ropaneta
我是正負12V供電所以等于供了24V啊，
我說的就是正壓，沒有必要加負壓
0
回復
2018-05-24 21:36
@ropaneta
測試結果是未加RCD的結果
既然實驗裝置與原理圖不一致，沒有人能回答你的問題
0
回復
ropaneta
LV.2
11
2018-05-25 11:55
@世界真奇妙
我說的就是正壓，沒有必要加負壓
我-12V接的是TLP250的8引腳，不就相當于加了24V的VCC了。。沒搞懂你什么意思
0
回復
zj10158
LV.1
12
2019-07-29 00:05
@ropaneta
我-12V接的是TLP250的8引腳，不就相當于加了24V的VCC了。。沒搞懂你什么意思
你好，請問原因找到了嗎，我也遇到這個問題了。
