萊士LIS9412B、LIS9413B聲光控方案 PWM調光帶調光腳

LIS9412B特性· 專利的CCM工作模式 ·

前饋電流采樣，不燒燈珠· 過溫電流折返功能

· 最精簡的系統結構· 無輸入/輸出電解工作

· 輸入/輸出電壓“零”距離· 集成高壓啟動、高壓供電功能· 集成前沿導通消隱功能（LEB）· 集成電感補償功能

· 兼容PWM調光功能· 超寬輸出電壓范圍

· 逐周期峰值電流保護功能· 芯片供電欠壓保護功能 ·

CS電阻開路保護· 輸出短路保護功能 ·

優化的線電壓及負載調整率· 內置550V高壓MOS ·

采用SOP-7概述LIS9412B是一款專用于LED恒流驅動的控制芯片，適用于降壓式非隔離應用場合，通過采用多項專利控制技術，使得系統架構得到了最大程度的精簡。LIS9412B工作在電感電流連續模式，無需輸出濾波電容，負載的紋波電流依然能保持較低水平；同時相比電流斷續模式，峰值電流更小，有效電流更小，因此器件損耗更低，使系統能夠輕松達到95%以上的效率。LIS9412B采用了專利的輸出恒流技術，保證輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。LIS9412B集成了高壓啟動和高壓供電功能，無需啟動電阻或供電繞組。在此基礎之上，LIS9412B還兼容PWM調光功能，無需額外器件，輸出電流0～100%可調，方便系列機種應用。LIS9412B還集成了完善的保護功能，包括輸入電流的逐周期過流保護，電流檢測管腳的開路保護，輸出電流過溫調節功能，以及輸出端短路保護等。圖1示出了這種芯片的典型應用。應用· LED球泡燈驅動· LED T5/T8燈驅動· LED天花燈驅動· LED景觀燈驅動

${T75586I)KX@Z28VCA$RWY9_meitu_1$

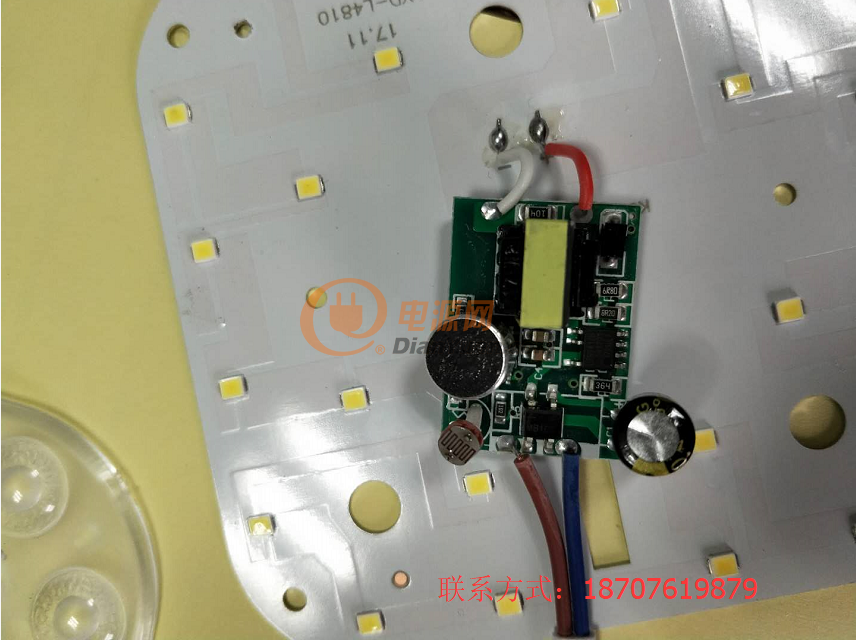

客戶實際樣板圖如下：

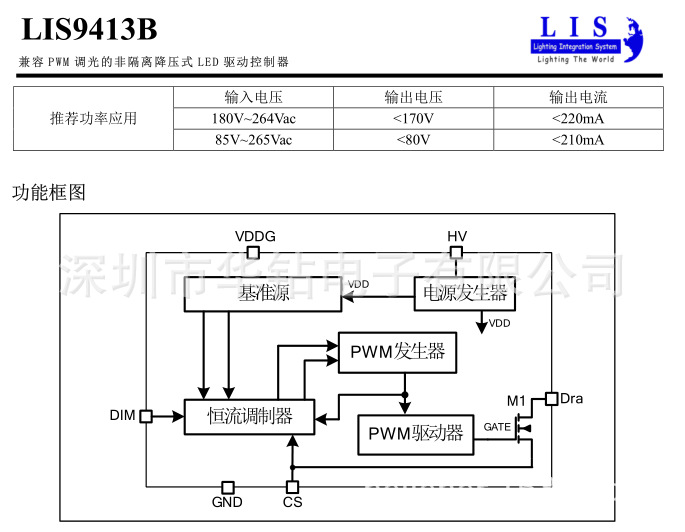

LIS9413B特性· 專利的CCM工作模式

· 前饋電流采樣，不燒燈珠· 過溫電流折返功能

· 最精簡的系統結構· 無輸入/輸出電解工作

· 輸入/輸出電壓“零”距離· 集成高壓啟動、高壓供電功能· 集成前沿導通消隱功能（LEB）

· 集成電感補償功能

· 兼容PWM調光功能· 超寬輸出電壓范圍

· 逐周期峰值電流保護功能· 芯片供電欠壓保護功能

· CS電阻開路保護· 輸出短路保護功能

· 優化的線電壓及負載調整率· 內置550V高壓MOS

· 采用SOP-7封裝概述LIS9413B是一款專用于LED恒流驅動的控制芯片，適用于降壓式非隔離應用場合，通過采用多項專利控制技術，使得系統架構得到了最大程度的精簡。LIS9413B工作在電感電流連續模式，無需輸出濾波電容，負載的紋波電流依然能保持較低水平；同時相比電流斷續模式，峰值電流更小，有效電流更小，因此器件損耗更低，使系統能夠輕松達到95%以上的效率。LIS9413B采用了專利的輸出恒流技術，保證輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。LIS9413B集成了高壓啟動和高壓供電功能，無需啟動電阻或供電繞組。在此基礎之上，LIS9413B還兼容PWM調光功能，無需額外器件，輸出電流0～100%可調，方便系列機種應用。LIS9413B還集成了完善的保護功能，包括輸入電流的逐周期過流保護，電流檢測管腳的開路保護，輸出電流過溫調節功能，以及輸出端短路保護等。圖1示出了這種芯片的典型應用。應用· LED球泡燈驅動· LED T5/T8燈驅動· LED天花燈驅動· LED景觀燈驅動
