請教TL494如何才能實現脈寬調節?
現我用TL494做了一個推挽式電路,15腳接一個電阻到5V基準,16腳接了一個電阻到地,3腳懸空,4腳直接接地,2腳接兩個電阻的分壓電壓2.5V,1腳接反饋電壓.8,11腳接VCC,但是不能實現脈寬調節,后來我用一個電位器,一端接5V基準,一端接地,抽頭接到1腳,調節電位器發現9,10腳的波形要么是最寬,要么就沒有,根本不能實現脈寬調節?請問如何才能實現實現脈寬可調節?謝謝!
全部回復(4)
正序查看
倒序查看
你將電平接到3腳,試試,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2227181214820512.jpg');}" onmousewheel="return imgzoom(this);">

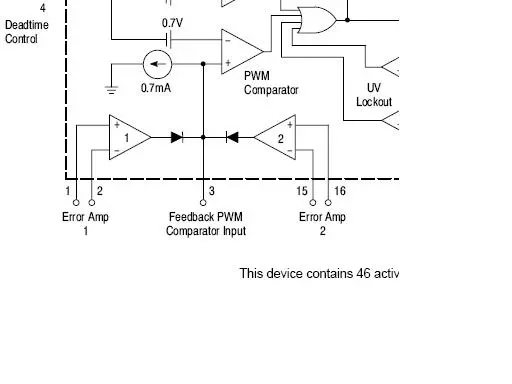

1,2腳是放大器的輸入,15,16腳也是放大器的輸入,他們是一樣的,只不過,15,16腳常用來做電流反饋保護的輸入,1,2常做電壓反饋,你輸入到1腳的電平,經過放大器放大后,與震蕩信號(0~3.3V)比較,輸出不同脈寬的信號,你說的要么最大,要么最小是因為,放大器放大后,將小誤差一下就放大到超過3.3V了,所以出現了調節不了的局面,其實,如果你輸入1腳的電壓控制的精確一些,還是可以調節的,不過可以用3腳,電壓在0~3.3V之間,很好控制
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2227181214820512.jpg');}" onmousewheel="return imgzoom(this);">
1,2腳是放大器的輸入,15,16腳也是放大器的輸入,他們是一樣的,只不過,15,16腳常用來做電流反饋保護的輸入,1,2常做電壓反饋,你輸入到1腳的電平,經過放大器放大后,與震蕩信號(0~3.3V)比較,輸出不同脈寬的信號,你說的要么最大,要么最小是因為,放大器放大后,將小誤差一下就放大到超過3.3V了,所以出現了調節不了的局面,其實,如果你輸入1腳的電壓控制的精確一些,還是可以調節的,不過可以用3腳,電壓在0~3.3V之間,很好控制
0
回復
@dadong
你將電平接到3腳,試試,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2227181214820512.jpg');}"onmousewheel="returnimgzoom(this);">1,2腳是放大器的輸入,15,16腳也是放大器的輸入,他們是一樣的,只不過,15,16腳常用來做電流反饋保護的輸入,1,2常做電壓反饋,你輸入到1腳的電平,經過放大器放大后,與震蕩信號(0~3.3V)比較,輸出不同脈寬的信號,你說的要么最大,要么最小是因為,放大器放大后,將小誤差一下就放大到超過3.3V了,所以出現了調節不了的局面,其實,如果你輸入1腳的電壓控制的精確一些,還是可以調節的,不過可以用3腳,電壓在0~3.3V之間,很好控制
謝謝你!現在我通過在第二腳與三腳之間并接了一個100K電阻和一個0.1UF的電容,現在問題也解決了.還是學徒了解學徒啊!
