做直流供電鎮流器節能燈的進來聊聊,大家共同提高.
近日剛開始做直流12V供電的鎮流器,帶22W T4的直管.用電流饋電推挽電路,手板做好后,不亮燈,觀察后是變壓器的初級和反饋的相位沒有搞對,重新換過之后亮燈了,可是三極管D882點不到一分鐘就不能摸,把基極偏置電阻2.2K換成1K后有好轉,但是還是很熱,換成820歐后更好,但是電阻和諧振電容現在熱,請問前輩們有沒有遇到過這樣的問題,怎么解決?????????
全部回復(14)
正序查看
倒序查看
@中山威皇caihua
請問變壓器的氣隙要多大為好,T422W的管電壓是145V,電流是0.150A,要在低壓8V很好的啟動有什么好的辦法解決,是減小初級,還是加大次,反饋的電壓要多少V比較好,十多天過去了,我的參數還是不好,老大逼得也緊,前輩們出出主意,
各位好:我司是一家集成電路代理、ST FAIRCHLD IR分銷、研發、技術支持、設計解決方案為一體的經銷商,多年來一直致力于電子元器件推廣、銷售工作,擁有一支經驗豐富的IC銷售團隊,為客戶提供全方位的產品技術服務.經過公司全體人員的共同努力和廣大新老客戶的支持,現已與國內外眾多企業、內地各大城市電子分銷機構建立了可靠的合作伙伴關系,業務遍及中國各地及海外市場.公司規模不斷擴大,以自己的獨特的經營方式獲得廣大客戶的一致好評,本公司秉承 “互惠互信、共同發展、開拓創新、與時俱進”的企業精神與廣大客戶真誠合作!
開關電源、UPS電源系列產品:
KA5L0380RYDTU KA5M0365RYDTU KA5M0265RYDTU KA5M0165RYDTU FSDM0265R FSDM0365R FSDM0165R FQPF8N60C FQPF5N60C FQPF4N90C FQPF2N60C FSD311 FSD321 STPS2045CT STPS1045CT STPS20100CT STPS20S100CT RHRP8120 RHRG30120 IRF3205PBF IRF3710PBF IRFP460A D92-02 2SC3320 2SK2842 2SK2485
TOSHIBA系列 T6963CFG T6A39 T6A40 2SK2611 2SK2612 2SA1943O 2SC5200O 2SA1941O 2SC5198 TLP550 TLP250 TLP559 TLP521等
FAIRCHILD系列 7N60B 2N60B 4N60B 5N60 4N35 10N60 KA5L0380R IRF640 IRF540 FQP10N20 FQP10N60C FQP11N40 KSE13007-1 KSE13009-2等
IR系列 IRFP460 IRF640 IRFP360 IRF730 IRF840 IRF630 IRF3205 IRF3710 IRFP9140 IRFP9240 IRF2110 40TPS12 IRFP140 IRFP150 IRG4PF50WD等 部分現貨.全系列訂貨
有需要請聯系0755-8288779013554825842QQ545423077李生
開關電源、UPS電源系列產品:
KA5L0380RYDTU KA5M0365RYDTU KA5M0265RYDTU KA5M0165RYDTU FSDM0265R FSDM0365R FSDM0165R FQPF8N60C FQPF5N60C FQPF4N90C FQPF2N60C FSD311 FSD321 STPS2045CT STPS1045CT STPS20100CT STPS20S100CT RHRP8120 RHRG30120 IRF3205PBF IRF3710PBF IRFP460A D92-02 2SC3320 2SK2842 2SK2485
TOSHIBA系列 T6963CFG T6A39 T6A40 2SK2611 2SK2612 2SA1943O 2SC5200O 2SA1941O 2SC5198 TLP550 TLP250 TLP559 TLP521等
FAIRCHILD系列 7N60B 2N60B 4N60B 5N60 4N35 10N60 KA5L0380R IRF640 IRF540 FQP10N20 FQP10N60C FQP11N40 KSE13007-1 KSE13009-2等
IR系列 IRFP460 IRF640 IRFP360 IRF730 IRF840 IRF630 IRF3205 IRF3710 IRFP9140 IRFP9240 IRF2110 40TPS12 IRFP140 IRFP150 IRG4PF50WD等 部分現貨.全系列訂貨
有需要請聯系0755-8288779013554825842QQ545423077李生
0
回復
@jacky-ly
各位好:我司是一家集成電路代理、ST FAIRCHLD IR分銷、研發、技術支持、設計解決方案為一體的經銷商,多年來一直致力于電子元器件推廣、銷售工作,擁有一支經驗豐富的IC銷售團隊,為客戶提供全方位的產品技術服務.經過公司全體人員的共同努力和廣大新老客戶的支持,現已與國內外眾多企業、內地各大城市電子分銷機構建立了可靠的合作伙伴關系,業務遍及中國各地及海外市場.公司規模不斷擴大,以自己的獨特的經營方式獲得廣大客戶的一致好評,本公司秉承“互惠互信、共同發展、開拓創新、與時俱進”的企業精神與廣大客戶真誠合作!開關電源、UPS電源系列產品:KA5L0380RYDTUKA5M0365RYDTU KA5M0265RYDTU KA5M0165RYDTU FSDM0265R FSDM0365R FSDM0165R FQPF8N60C FQPF5N60C FQPF4N90C FQPF2N60C FSD311 FSD321STPS2045CT STPS1045CT STPS20100CT STPS20S100CT RHRP8120 RHRG30120 IRF3205PBF IRF3710PBF IRFP460A D92-02 2SC3320 2SK2842 2SK2485TOSHIBA系列T6963CFG T6A39 T6A40 2SK2611 2SK2612 2SA1943O 2SC5200O 2SA1941O 2SC5198 TLP550 TLP250 TLP559 TLP521等FAIRCHILD系列7N60B 2N60B 4N60B 5N60 4N35 10N60 KA5L0380R IRF640 IRF540 FQP10N20 FQP10N60C FQP11N40 KSE13007-1 KSE13009-2等IR系列IRFP460 IRF640 IRFP360 IRF730 IRF840 IRF630 IRF3205IRF3710IRFP9140IRFP9240IRF211040TPS12IRFP140IRFP150IRG4PF50WD等部分現貨.全系列訂貨有需要請聯系0755-8288779013554825842QQ545423077李生
我現在用的電路圖 2077901208399378.sch
0
回復
@中山威皇caihua
我現在用的電路圖2077901208399378.sch

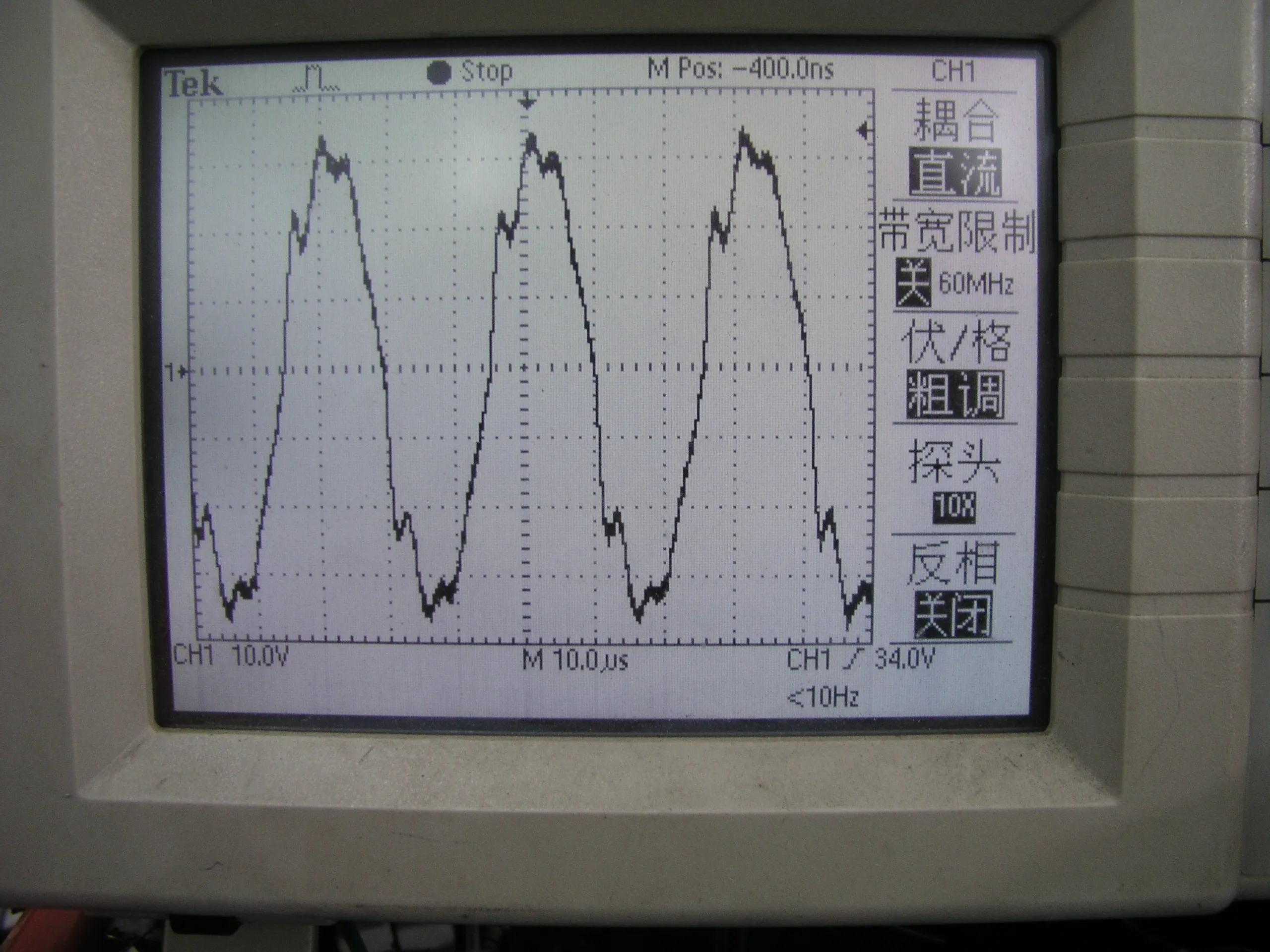

兩三極管集電極間的波形,為什么不是正弦波,前輩看看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2077901208399514.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2077901208399514.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@中山威皇caihua
兩三極管集電極間的波形,為什么不是正弦波,前輩看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/2077901208399514.jpg');}"onmousewheel="returnimgzoom(this);">
你用EE25變壓器做,實際功率做到幾W?有沒有小了點?16W多用EE25
0
回復
