請教N溝道有源嵌位工作原理

最近,公司里要求我做一款輸入為直流300V  輸出26V/5A的電源    老板要求我用有源嵌位
    在網上找了一個用于N溝道嵌位的驅動電路(配合UC2842),就搭了個扳子.但效果不好,沒起到嵌位的作用,而且驅動波形很差.一直找不到原因,搞了好幾天,始終都沒結果,害的我燒了十幾個嵌位管.現在只有在網上求救了.不知那位大哥能給我講講用N溝道的MOS要怎樣才能實現嵌位.
    我傳上原理圖,供大家分析

全部回復(10)

只看樓主

正序查看

倒序查看

sars006

LV.2

2008-01-18 19:07

各位大哥我在線上隨時恭候你的光臨!!!

回復

sars006

LV.2

2008-01-18 20:00

@sars006

各位大哥我在線上隨時恭候你的光臨!!!

沒人回復 我自己頂

回復

hu.langzi

LV.1

2008-01-19 21:01

N溝道你可以用L6387

回復

sars006

LV.2

2008-01-22 08:46

@hu.langzi

N溝道你可以用L6387

你有應用電路嗎??能傳上來參考哈嗎??小弟我將萬分感激.之前我做實驗燒了很多管子,都燒怕了~~~`

回復

sars006

LV.2

2008-01-22 09:18

@sars006

你有應用電路嗎??能傳上來參考哈嗎??小弟我將萬分感激.之前我做實驗燒了很多管子,都燒怕了~~~`

下面這個數據組是不是L6387的真值表:
   INPUT:    HIN  0  0  1  1
             LIN  0  1  0  1
   OUTPUT:   HVG  0  0  1  0
             LVG  0  1  0  0
   這個數據是不是說明了.兩個輸入的驅動電平要反相那輸出才會有驅動電平嗎??
  那我用LM5025可以和L6387配合嗎??
  謝謝!!

回復

胡莊主

LV.7

2008-01-22 13:12

可以考慮用L6387來做驅動,一個PWM信號進行,兩個管子的驅動都出來了.

回復

sars006

LV.2

2008-01-23 08:40

@胡莊主

可以考慮用L6387來做驅動,一個PWM信號進行,兩個管子的驅動都出來了.

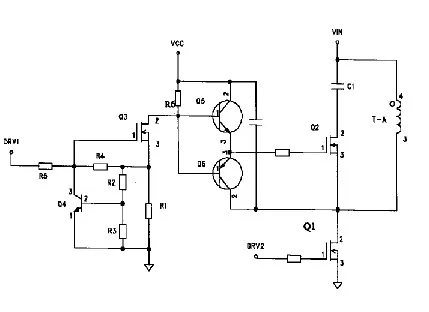

以下是我之前做實驗用的原理圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/711261201048768.jpg');}" onmousewheel="return imgzoom(this);">

回復

sars006

LV.2

2008-01-23 08:44

@sars006

以下是我之前做實驗用的原理圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/711261201048768.jpg');}"onmousewheel="returnimgzoom(this);">

上面哪個圖就是我之前做實驗用的圖和L6387內部原理圖的HVG的原理是一樣的但為什么不能嵌位.不解,那位大哥能講講嗎????
