尋求高壓點火器設計幫助
大家好,本人有一個設計項目,是一個高壓點火器,要求輸入電壓85-265VAC,經變壓器升壓至Vpp=20KV的高壓,要求每秒產生50次的脈沖群.本打算選擇PI的TOPSwitch-GX,目的一是適應寬壓輸入,輸出穩定電壓;二是利用其Remote ON/OFF功能實現間斷的脈沖群,類似下圖.PI網站上并沒有應用先例,如果在這里能得到大家的幫助,將不勝感激.
全部回復(3)
正序查看
倒序查看

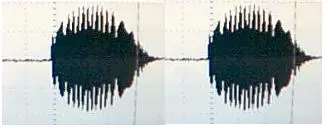

以下是輸出波形,直接利用交流脈沖輸出點火,點火電流大約25mA.如果大家有好的設計建議,請賜教.
