不可以的

不可以直接代換,但可以間接改線代換.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1387031186447067.jpg');}" onmousewheel="return imgzoom(this);">

可以代換,因?yàn)镾G3524和SG3525參數一樣的.

草,來了一個神經病,你在仔細看看,3524和3525能不 能直接帶換,

你試一下就知道了,跟你說太多,只會教聰明你,多看一點書對你有好處.

不可以,內部電路不同,引腳功能也有些不同.

還是樓上的朋友有見識,內部電路不同,引腳功能也有些不同.不可代換

直接代換3524的集成電路有幾個你知道嗎?3524是日本開關電源最早的電路.他的可代換電路可以看85年版的日本出版的《電子技術》一書.好嗎?有代你們 研究.

張氏電子:你也別那么狂啊

SG3524和SG3525絕對不可以直接代換,否則你將付出承重的代價.輕則不能工作,重則燒毀功率器件.靠,不懂的就在這里裝大頭鬼了,還有就是他們兩個芯片有很大的不同的,如軟啟動,死區時間和保護電路等等!!下面是一份資料,分別詳細的介紹了兩個芯片的異同,和基本應用.圖是我近期做的一個電源,已經成功,一對3205上100W溫度正常,只是空載電流大了點,這可能和我的變壓器的磁芯裂了有關.
我發了個專門是說SG3524的帖子,至于具體的不同我不再重復了.
1976201188534819.doc 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1976201188534940.bmp');}" onmousewheel="return imgzoom(this);">

你看一下1525.2525.3525.1524.2524.3524.這幾種電路對比一下.

型號前面的1、2、3分別代表:軍品、工品和民品,要求不高是可以直接代換的,而后面的4、5代表不同的品種,不能直接代換.

你還懂一點,我交個朋友吧行嗎?QQ:526814535

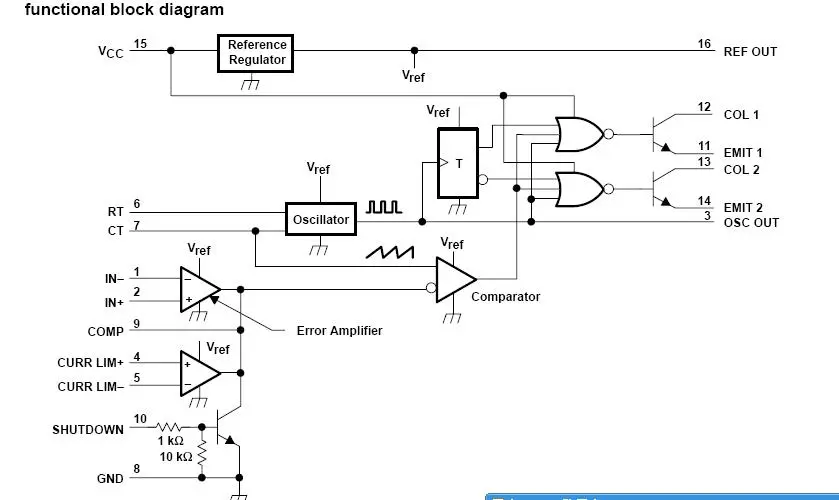

513621189059876.pdf 513621189059932.pdf 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/513621189060000.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/513621189060165.bmp');}" onmousewheel="return imgzoom(this);">
看一下吧,最大的不同就在驅動輸出部分

你的圖是對的,其實3524和3525是管腳一樣的,只不過它的輸出功率不同.我說他們之間可以代換可以在輸出端可以衰減.

靠,要是你原來用的是SG3525A直接推動場管的話,你換個3524的看看,你不燒場管那你就是神仙!!
輸出一個是圖騰,一個是單三極管.

靠得一點不錯/

兼職設計電源,可以電源技術合作或轉讓,可聯系此群號:45298579

你錯了,1524.2524.3524.就是用SG3524A來代替.3524的11腳是正弦,而3525的14腳是正弦如果3525代3524只要把11和14腳對調一下.
你的知識和見識還是有限.還是讀多一點書吧,多做實踐好一點.

你還是錯了!!!!!!!!

你真搞笑!不知道是你沒看標題還是其他人看錯標題!什么家直接代換啊???要改的就不叫直接啊!!還有你上面說過24和25腳位一樣就已經是大錯特錯了!只能這樣說!有些場合這兩IC可以經過改電路來得到相同的作用!不能直接裝上互換的!  還說什么11腳正弦!!!!這兩種IC都沒有正弦輸出的!!!!!!

這很多人許知道拉!你沒看到人家都說4和5是不同品種嗎?其實123主要區別是能承受的工作溫度!有的可以在零下工作!但3就只能是在0到正70 度工作!!!!!

頂

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2603871214969565.gif');}" onmousewheel="return imgzoom(this);">

兄臺,你的正弦波是怎么出來的,教教我,我用過這么多多是方波,呵呵呵呵呵呵

老大 SG3524和SG3525 內部電路和引腳定義完全不一樣怎么直接代換啊???

呵呵,有意思啊!

不要辯論了  我已經用SG3524代替SG3525 驅動3205的場管了   還好   沒有出現你們說的燒現象   只是場管一邊起振   尖叫的聲音  后級我直接接 100瓦的燈泡  微亮   可見 是起振了   但發熱厲害   所以直接代替還是不行的】

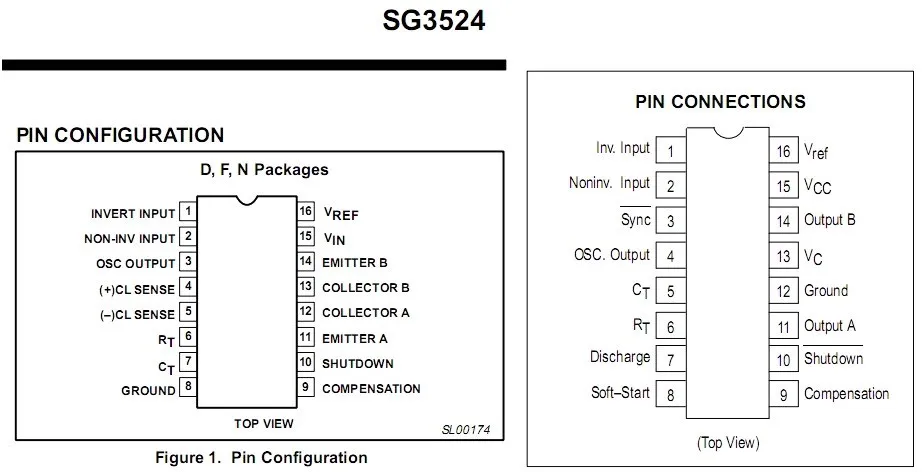

真是見鬼了直接換上電路能工作?不知道12腳怎么搞法500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1579431247823370.jpg');}" onmousewheel="return imgzoom(this);">
