各位大俠們!!
我現在正好碰到一個mosfet的問題.我現在選用irfz48作為開關管,在g極和輸入信號之間加了一個10歐姆的電阻,g極和地之間加了一個10k歐姆的電阻.s極和地之間加了一個1k的電阻用來測量電壓.d極直接接12伏電源.然后用12伏的輸入信號控制mosfet打開,但是測到測量電阻上的電壓只有9伏,為什么mosfet上會有3伏的壓降呢?和datasheet上說的差別很大阿~
有沒有哪位精通mosfet的大俠給我分析一下到底問題處在什么地方?小弟在這里跪謝了~~~
請教!關于mosfet導通壓降大的問題~~
全部回復(8)
正序查看
倒序查看
@snaillee
聽大俠說是輸入電壓功率不夠是不是提高了輸入電壓就可以在只有12V輸入的條件下不知道還有什么方法能提高輸入電壓呢?
① 你這種輸入/輸出接法稱為跟隨器電路,與三極管射極跟隨器電路相同,目的是增大輸入阻抗,但在mos管中應用極少,因mos管屬電壓控制變器件,兆歐級阻抗是不成問題的.但在電流控制型的三極管電路中應用較多,輸入/輸出為同相關系,但一般幅度不計較,幅度跟隨輸入電壓,但不可能便管子達到深飽和狀態.
②三極導通電壓vbe=0.6v,而mos管導通vgs>4v才行,<3v則截止.
③由于輸出電阻才1k,則最大電流i=12v/1k=12mA,用小功率三極管就可以了,若要達到電源電壓12V幅度,可以前接NPN三極管,1K電阻接到集電極與電源之間,1K電阻可增大到5K,后接一只PNP三極管,E極接12V,B極通過 10K電阻 接前集電極,PNP管集電極對地接1K電阻,以符合原要求,此時1K上壓降可達12V幅度.
②三極導通電壓vbe=0.6v,而mos管導通vgs>4v才行,<3v則截止.
③由于輸出電阻才1k,則最大電流i=12v/1k=12mA,用小功率三極管就可以了,若要達到電源電壓12V幅度,可以前接NPN三極管,1K電阻接到集電極與電源之間,1K電阻可增大到5K,后接一只PNP三極管,E極接12V,B極通過 10K電阻 接前集電極,PNP管集電極對地接1K電阻,以符合原要求,此時1K上壓降可達12V幅度.
0
回復
@lrx924
① 你這種輸入/輸出接法稱為跟隨器電路,與三極管射極跟隨器電路相同,目的是增大輸入阻抗,但在mos管中應用極少,因mos管屬電壓控制變器件,兆歐級阻抗是不成問題的.但在電流控制型的三極管電路中應用較多,輸入/輸出為同相關系,但一般幅度不計較,幅度跟隨輸入電壓,但不可能便管子達到深飽和狀態.②三極導通電壓vbe=0.6v,而mos管導通vgs>4v才行,
多謝高手的幫助
但是我設計中需要mosfet

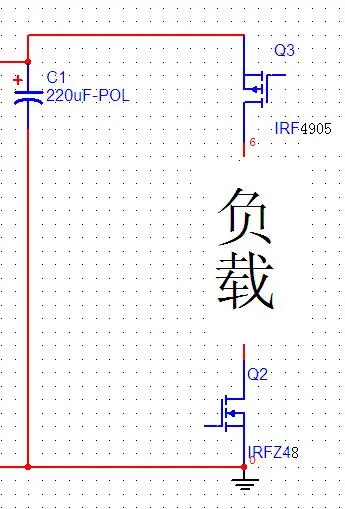

下面是我的電路圖
圖中電容上的電壓為20V,我希望給兩個mos管12V的高電平就能使兩管都導通,且壓降很小(1V內)
請問應該怎么去設計這個驅動電路?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1782981180861068.jpg');}" onmousewheel="return imgzoom(this);">
但是我設計中需要mosfet
下面是我的電路圖
圖中電容上的電壓為20V,我希望給兩個mos管12V的高電平就能使兩管都導通,且壓降很小(1V內)
請問應該怎么去設計這個驅動電路?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1782981180861068.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@snaillee
多謝高手的幫助但是我設計中需要mosfet下面是我的電路圖圖中電容上的電壓為20V,我希望給兩個mos管12V的高電平就能使兩管都導通,且壓降很小(1V內)請問應該怎么去設計這個驅動電路?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1782981180861068.jpg');}"onmousewheel="returnimgzoom(this);">
用一只場效應管就可以了,去掉上面Q3管,保留下面Q2管,兩個控制信號組成與門電路再去控制Q2柵極就行了.與門電路可用一只20K電阻和二只二極管4148組成,二極管正極并接到柵極及電阻,電阻另一端接12-20V電壓,二極管負端接二個控制信號.若其中有一信號為0V,則Q2不導通,必須二個信號均為高電平>6V以上,Q2才會飽和導通.可以實驗試試!!
