最好有波形
你最好把問題說的清楚點.這樣我們才能把問題找出來.就象你說的,如果功率那么高管子熱很正常.關鍵是溫度有多少呢是不是能夠接受呢?其實管子溫度高的原因有很多,歸根結底就是功率損耗大

兩個13007就足夠
兩個13007就足夠了,你的設計一定有問題,把圖貼上來,讓大家幫你看看

各位大俠指點!
TO KEN:管子和變壓器到120度,波形看不 清楚,能否描述一下應該怎樣的波形?
TO 斧:圖現貼不上,我正想辦法,用13009做好我也滿足了,請見圖后指點!

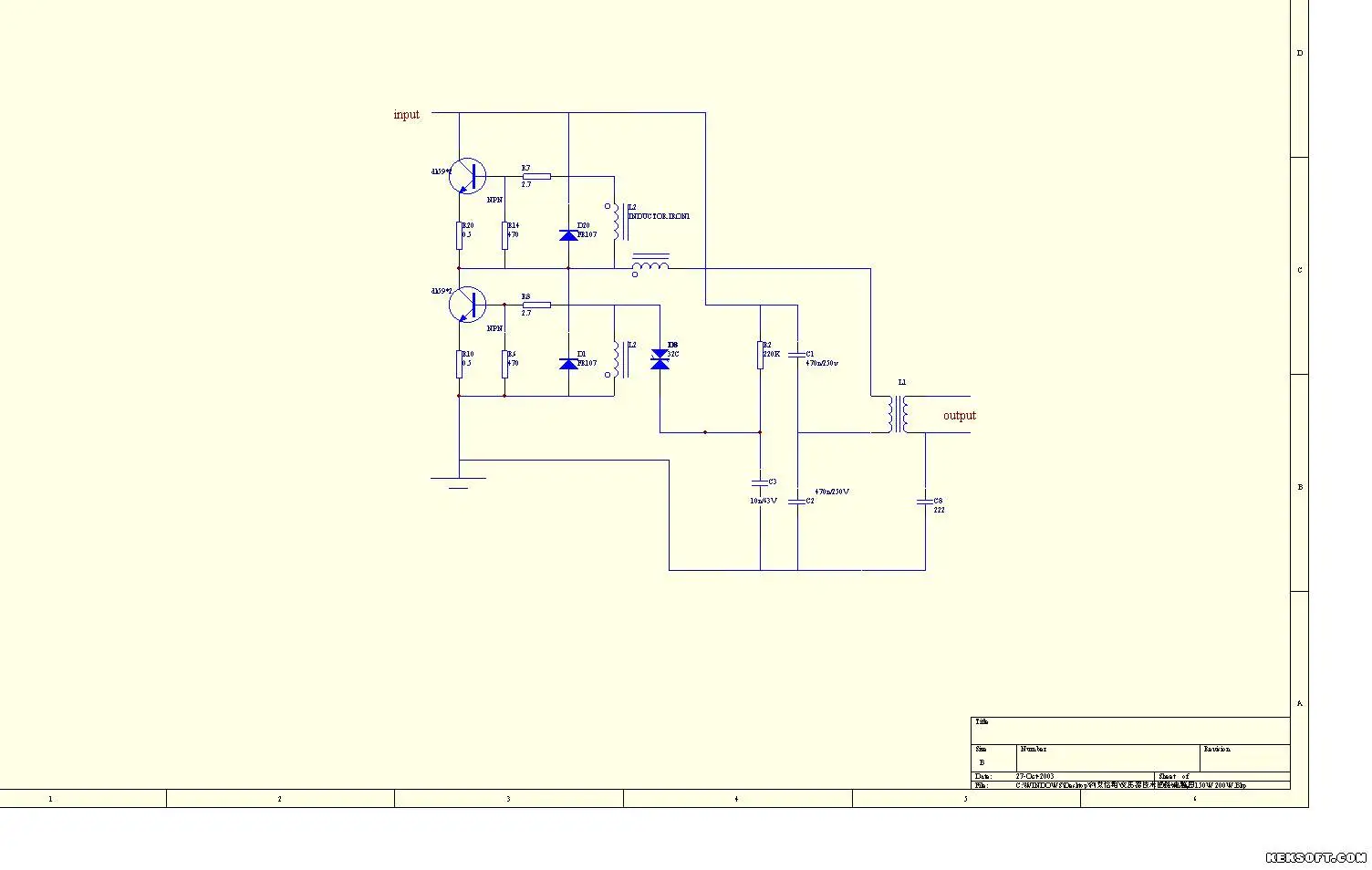

圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1067235445.jpg');}" onmousewheel="return imgzoom(this);">

給出脈沖變壓器的參數
給出你現在的脈沖變壓器的參數,包含磁性材料的尺寸,單線穿心電感量,各繞組圈數.另外,取消470的電阻,0.5的電阻改為0.22,2.7的電阻改為1.5.三極管上要加散熱片.

953環,1:6,5K
.

對成本有要求嗎
在T1的C和E之間并聯一3.3nF的MKP電.我覺得如果你實際的電路和你所傳的電路是一樣的話,那有許多地方需要改進啊,所以你對成本要求高嗎?因為要稍微增加一些器件.

不是太高
大概就如此了
為何只在T1加 3.3N?還有何改進呢?

觸發二極管
觸發二極管直接接到下管基極.給出詳細的推動變壓器參數.

問題在
問題在推動變壓器

你要去做
三極管的溫度過高,歸根到底就是因為在高頻工作條件下,其損耗引起的,這于你的基極驅動電路有很大的關系,而且你如果電路是從他人之處借鑒而來,那么有些參數一定要注意.比如二極管的反向恢復時間等等.如果確實想解決問題,也不是你問我答就可以的,現在我希望你可以提供T2的集電極電流同時和Vce的波形,我們只能根據實際情況

你好!
你好:
請問對可調光電子變壓器這方面是否了解.謝謝.

做過
做過,可以交流.談談你的要求和現在的實驗進展情況.

你好
很高興與你聯系,我是做電源的,做電子變壓器沒多久,也是以外貿產品稅為主,多是大路產品,無非在增加上短路保護.對于可調光之塊可以說還不了解,并且在國內好象也沒有這類成品出售.如果你做過這方面外銷到歐洲的產品請你多加指導.費用面議.謝謝.0572-8445234

好!我很愿意幫你
好!我很愿意幫你

我沒有做過300W的電子變壓器,但是
我在105W上用FR107時將PCB燒了一個洞, 所以我認為300W用FR107肯定太慢.

請各位推薦幾種合適的,難道用SBD?
.

試試
將C3與R2并聯,原C3位置加一DIODE(1N4007之類)即可獲得較好的調光性.

SBD是什么
請問SBD是什么?你的變壓器調試好了嗎?

還不錯
快恢復的肖特基SBD
在各位的提示下,我的200W現用只用 2 個DK59(13009),溫度差不多80度,還在老化觀察,應該說還不錯,在此先謝過了!

分享成功的喜悅啊
我覺得我們可以把自己是如何處理好問題的心得交流一下啊.你說呢

還可試試這
還可試試mos管IRF840,估計效果要更好.別忘了告訴我實驗結果啊!要不然以后不回帖了(笑).

呵呵
MOSFET推動怕更復雜了把,
其實我還是不放心,我看見所有200樣品都用四個13009或兩個3320之類的,各位有用兩個13009的量產經歷嗎?
至于心得,還是多實踐吧!

不用擔心
兩個13009做200W已足夠,我有量產的經歷,MOS管的推動其實并不復雜.你有空可以試試看!

好的,謝謝!
.

出問題了!!!
各位大俠,我的200W在50度老化1個小時三極管溫度達130度!工作頻率達100K以上....怎么回事呢?

檢查推動變壓器
檢查推動變壓器,把尺寸,材料和繞組告訴我,我幫你!

經調整,好了,哈哈哈
太小了

版主說的推動變壓器是脈沖變壓器吧!兩個953啊
200W調光不好,請版主指點!

953是什么?
953是什么?你把完整的圖和參數貼上,包含用什么電路調光,負載是什么?這樣才可幫你!
