你加一個輔助電源就行了

可能同名端接反了,我以前也遇到過這樣的情況,把同名端調下試試,另外怎么沒有供電繞組供電呢

你圖看不清楚啊,你那個開關管對地那個電阻是多少啊,是不是太大了啊,怎么沒有反饋線圈啊

同名端反了空載也不能輸出吧..;

沒有用反饋繞組供電,因?yàn)榈蛪狠斎?功耗也沒多少,直接用輸入電壓供電了,UC3843工作電流是12mA么?

本來空載輸出時,輸入電流竟然有0.5A那么多,在3,4腳間并一個39K電阻就解決了..但是不明白這個電阻起到了什么作用?

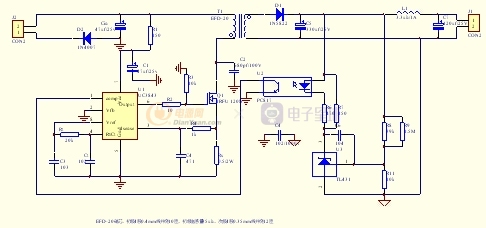

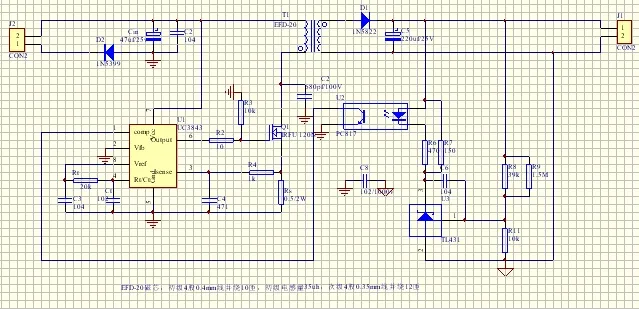

重新發修正的電路圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/984071180345645.jpg');}" onmousewheel="return imgzoom(this);">

空載時候,RS=0.5,輸出整流管發燙得厲害,把RS改成5歐姆正常,但帶載能力肯定會受影響了,此時輸出正常;
但是,測UC3843的1腳電壓,在0-7V左右變化,正常情況應該是恒壓吧?隨著負載改變,1腳電壓在1.4-4.4V之間變化?

帶載的時候(此時RS為5歐姆),輸出電壓被拉下至1V左右.

按理,我計算的初級繞組Ip=3.75A,RS至少也得0.2歐姆才能滿載,對不?

輸出整流管是D1,Q1不發燙嗎?

現象是:D1,Q1熱,輸入,輸出電壓都被拉低且不穩定

Q1也熱

次級斷開,當Q1的D端接初級繞組,RS=5歐姆的時候一切正常;RS=0.2歐姆的時候4腳的三角波就紊亂

RS=5歐姆的時候測RS兩端電壓,7.6V的直流恒壓,按理這個電壓應當在1.4-4.4V之間吧?

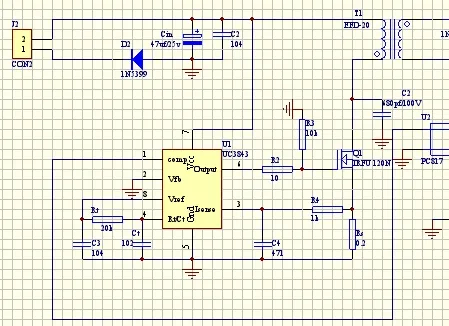

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/984071180399388.jpg');}" onmousewheel="return imgzoom(this);">
現在只接如圖部分,次級斷開.

當RS=5歐姆時,輸入波形,4腳三角波一切正常,但測1腳電壓有7.6V?這個電壓是不是應該在1.4V-4.4V之間?

當RS=0.2歐姆時,輸入電壓被拉低至7.6V波動,4腳三角波紊亂,頻率拉低,應該是保護了?1腳電壓也不穩,被拉低至0V.

樓主你在本世紀內38438腳和1腳尖接個2到5k電阻就行了

哎,老早試過了..1,8腳間接2K電阻,1腳到地接104電容..一點起色也沒

你這個問題的關鍵應該是在輸入被拉低,分析一下,再找原因吧

是否過流了,看下你1腳的電壓峰值是否到1V了,到就說明保護了

r4太大了,順便調調c4

應該是反饋有些問題.
在一號腳與反饋的光偶之間接一10歐的電阻試試.
空載時,電流很大,Q1發熱,有可能是能量損耗在Q1上,變壓器接近于飽和.Q1上分壓很大,就發熱了
光偶反饋與1號腳之間不接電阻,反饋就會使占空比處在很低和很高.
而把RS提高到5歐時,可以降低最大占空比,所以正常.

現在請教一個問題是,沒有反饋繞組,是不是就沒辦法過流保護了?

過流保護是檢測RS的電壓,通過降低占空比拉低輸出電壓來拉低反饋繞組電壓,即芯片啟動電壓;而后通過輸入電壓的啟動,進入打嗝保護的狀態.

那么..該圖,輸出電壓降低能拉低輸入電壓,而進入保護狀態么? 似乎只能拉低Vor..

那意味著一定要加反饋繞組了?

你看看我這個圖和你那個的區別,然后從區別處找原因

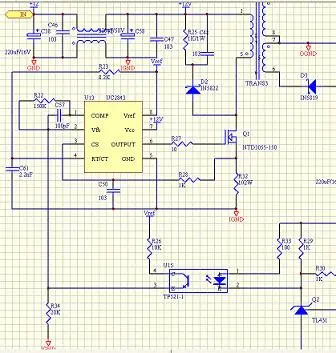

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/343481180668670.jpg');}" onmousewheel="return imgzoom(this);">

你好!我想問下那個同名端是什么意思呀?怎么區分?謝謝..

有沒有圖？
