方案名稱：QX5305DA 2.5V啟動 升壓型應急燈方案

品牌名稱：QXMD泉芯電子技術（深圳）有限公司

方案特點：寬輸入電壓范圍：3.6V-100V；高效率：可高達95%； 最大工作頻率：1MHz；CS限流保護電壓：250mV；

               FB電流采樣電壓：250m； 芯片供電欠壓保護：2.5V；關斷時間可調；外置頻率補償腳

QX5305方案是一款高效率、高精度的升壓型大功率LED燈恒流驅動控制芯片。

QX5305方案內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED燈的串恒流驅動。

QX5305方案采用固定關斷時間的控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB面積；

關斷時間可通過外部電容進行調節，工作效率可根據用戶要求而改變。

QX5305方案通過調節外置的電流采樣電阻，能控制高高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。在EN端加PWM信號，還可進行   LED燈調光。

QX5305方案采用SOP8封裝。

應用領域：LED燈杯、 電池供電的LED燈串、平板顯示LED背光、恒流充電器控制、大功率LED照明

PCBA:

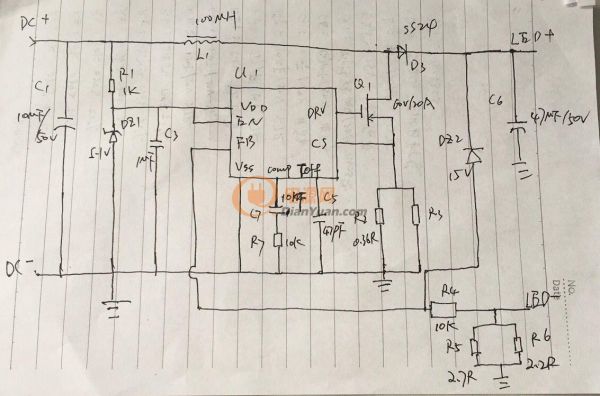

電路原理圖：

測試數據：

BOM清單：
