3525 358一通電保護

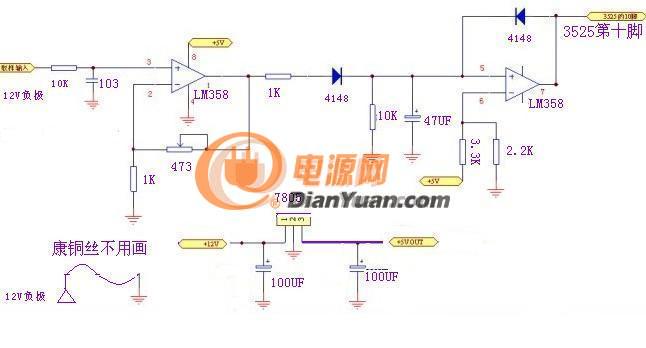

如題，3525 358通電。358給10腳高電平3V多。哪位師傅看下那錯了

2前面的3525用的矯子的，358用的廖師傅的

3

4

全部回復(13)
正序查看
倒序查看
天線
LV.4
2
2017-05-03 13:45
取樣輸入時怎樣取得，從-12？
0
回復
2017-05-03 14:59
@天線
取樣輸入時怎樣取得，從-12？
康銅絲場效應管的S
0
回復
天線
LV.4
4
2017-05-03 17:43
@風兒2009
康銅絲場效應管的S
康銅絲取值最好在0到2V范圍內
0
回復
2017-05-03 17:46
@天線
康銅絲取值最好在0到2V范圍內
現在取樣接地。輸出高電平，仔細核對過電路，應該沒問題，但是沒有輸出。
0
回復
2017-05-03 21:12
@風兒2009
現在取樣接地。輸出高電平，仔細核對過電路，應該沒問題，但是沒有輸出。
你把電池負極與電路里面的地搞反了。
0
回復
2017-05-04 13:19
@liubin1109
你把電池負極與電路里面的地搞反了。
手機發不了圖
0
回復
2017-05-04 13:26
@liubin1109
你把電池負極與電路里面的地搞反了。
就算是接反，把取樣和地鏈接3525也會輸出吧
0
回復
繆飛虎
LV.4
9
2017-05-04 19:24
@風兒2009
康銅絲場效應管的S
過流調節電位器不是這樣用的吧  原理錯誤導致的
0
回復
2017-05-04 21:25
@風兒2009
就算是接反，把取樣和地鏈接3525也會輸出吧
開機時有一個沖擊電壓，接反了就可能會一開機保護了。
0
回復
廖遠方
LV.9
11
2017-05-05 07:57

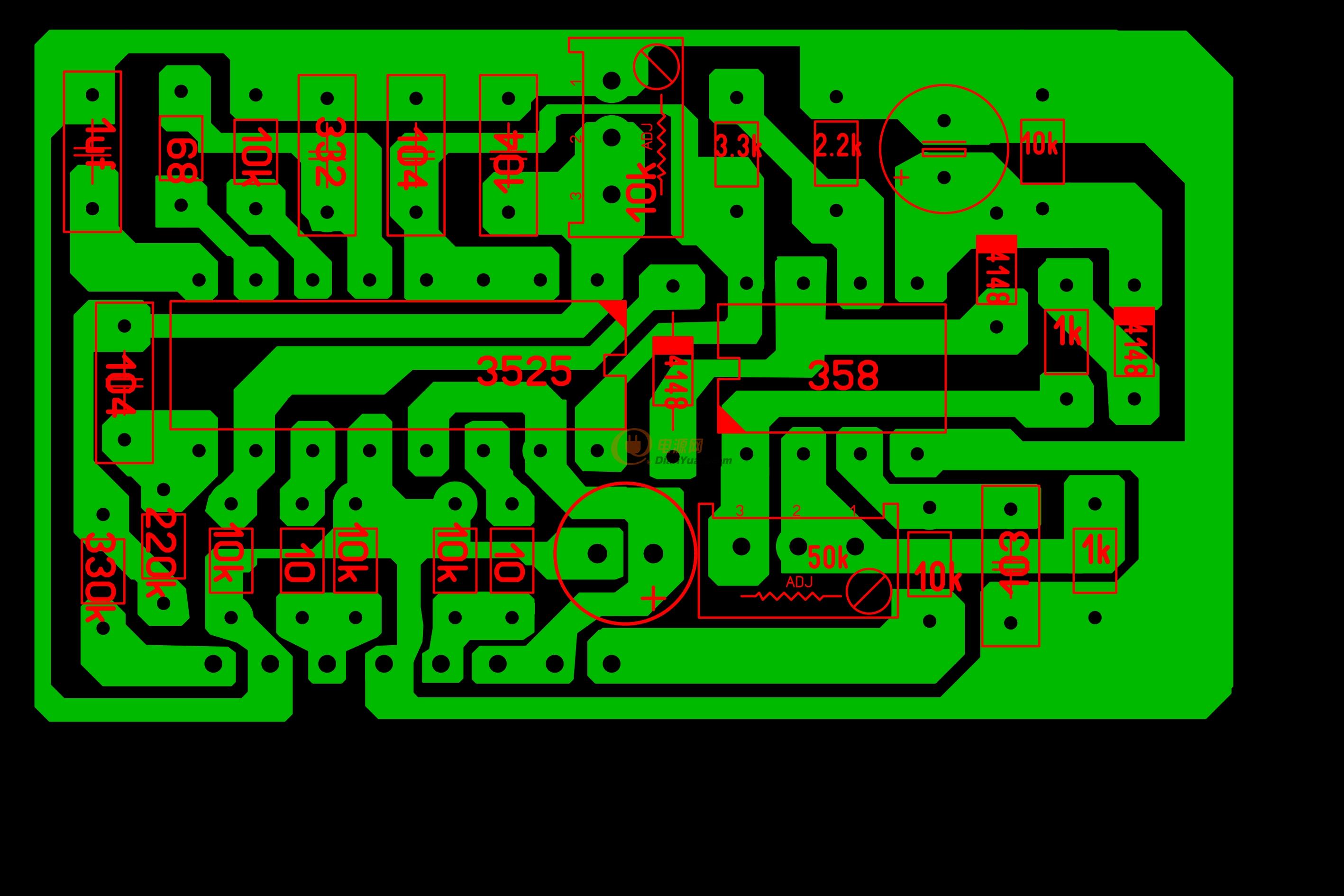

換一種供電方式是試試.單單驅動板上電測試時358的3腳經過10K電阻端需要接地（負極）.驅動板才能工作！第二個pcb圖沒用過不知道！
0
回復
風兒2009
LV.4
12
2017-05-05 09:13
@廖遠方
換一種供電方式是試試.單單驅動板上電測試時358的3腳經過10K電阻端需要接地（負極）.驅動板才能工作！第二個pcb圖沒用過不知道！

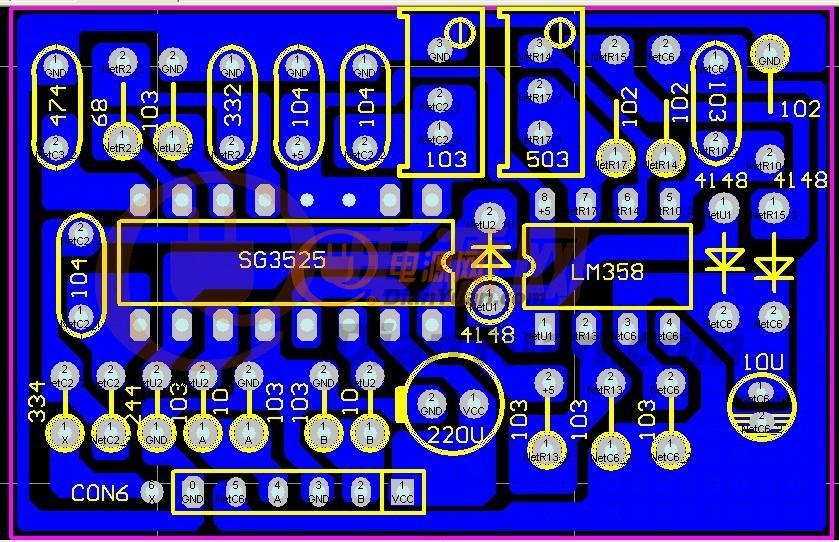

我用的是第一個電路。就是用的你的那個保過流保護。用第二個改的第一個。哪里錯了，請說明一下。
0
回復
2017-05-11 11:41
已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/
0
回復
Derena
LV.4
14
2017-05-13 22:06
358的3腳的10K輸入電阻太大了，容易感應干擾信號，用1K試試。
