本人剛剛開始做電源，功能是把15～24的直流轉換成+-12V的隔離式輸出，電路選擇單管正激，PWM控制芯片是UCC28C45D，輸出電流為1A，F=100K，磁芯選擇EE25；
現在糾結在設計變壓器上，看了多個文獻：計算初級電感量的公式都不相同
1 國外著作《變壓器與電感器設計手冊 第4版》RIN=VIN^2(MIN)/Pin(MAX); L=RIN*T*Dmax^2/2
2國內的張占松老師的：a>Ton=Ts*Ns(匝比)/Ns+伏秒數； L=Vin*Ton/I
b> L=Vs(min)*Dmax*T/I
我根據以上公式計算出來的電感量均小于300UH，實測很容易飽和，空載損耗太大，放開理論，一直加大電感量值1MH左右，損耗為40MW，正常了，可是沒有依據 啊，，
請教：個人感覺書里面都是涉及到高壓的，是不是此類公式不適于低壓范圍？
跪求！
正激式不須磨Gap 幹嘛算感量? 要算的也應該是變壓器面積才對
輸出+/-12V /1A = 24W -----Po
輸入15Vmin 以效率80%算, 24W/0.8 = 30W------Pin
鐵芯選3000高斯, 取一半1500高斯=0.15mT --------B
常數K = 0.141
則變壓器最小面積 AP =AwAe = ((11.1*Pin) / K*B*f)^1.143
=((11.1*30) / (0.141*0.15*100*10^3))^1.143 = 0.12(cm^4) <==變壓器骨架與磁芯
則 NP(min) 必須大於 (5000*Vin_min) / (B * Ae * f)

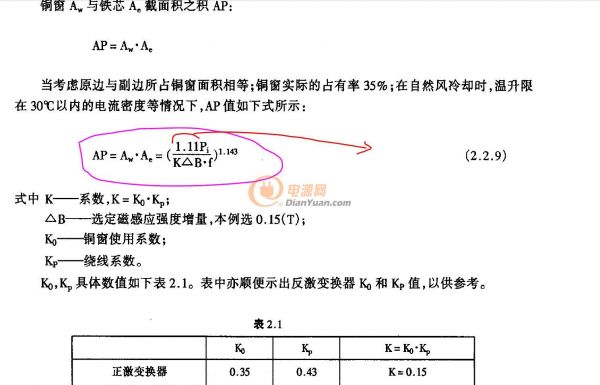

為什么我的資料里面Ap式分子里面的常數是1.11，而你給我說的是11.1呢，還有請問你在計算Np里面的這里的式中的5000是什么參數？
謝謝了！
