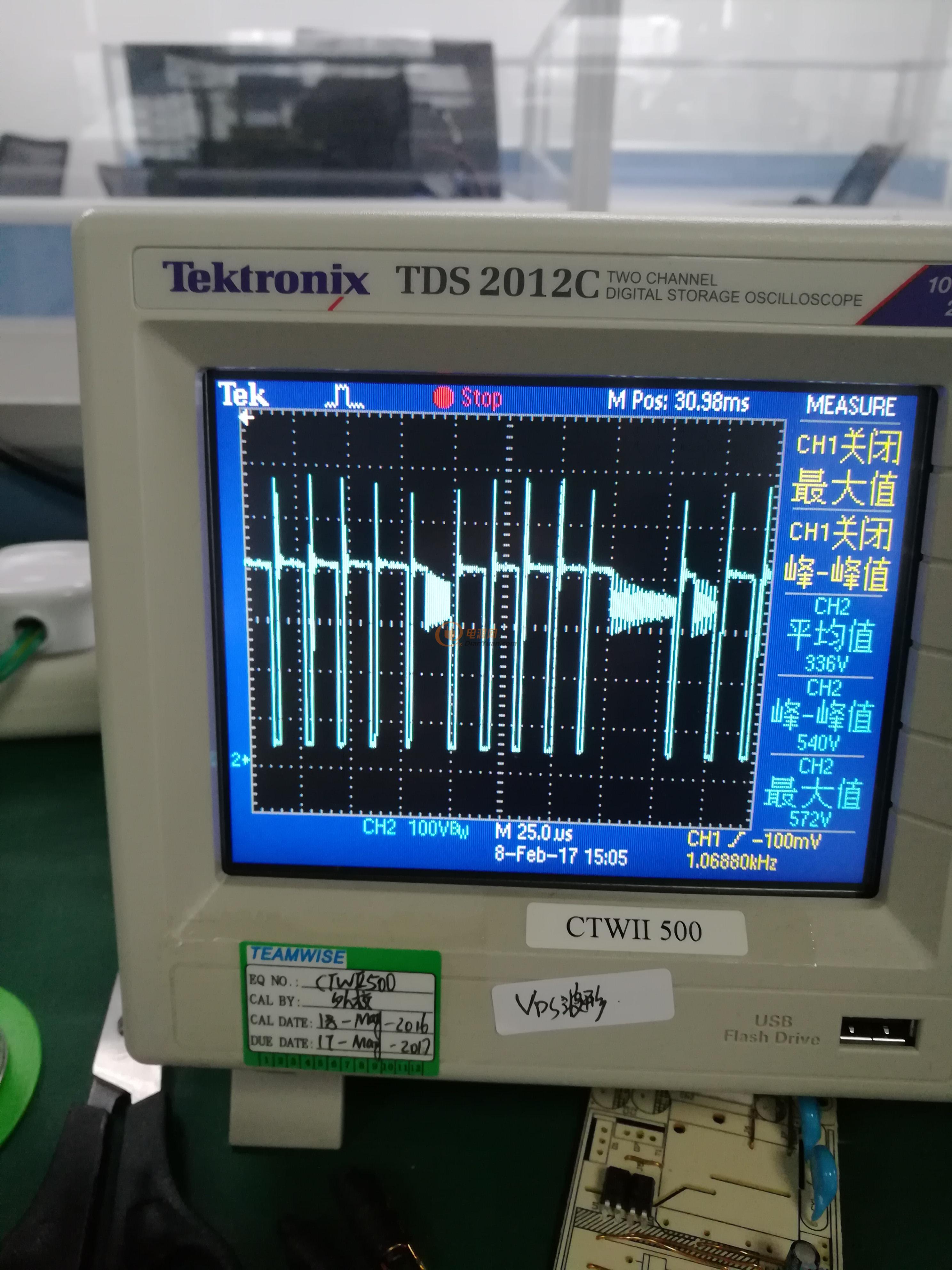

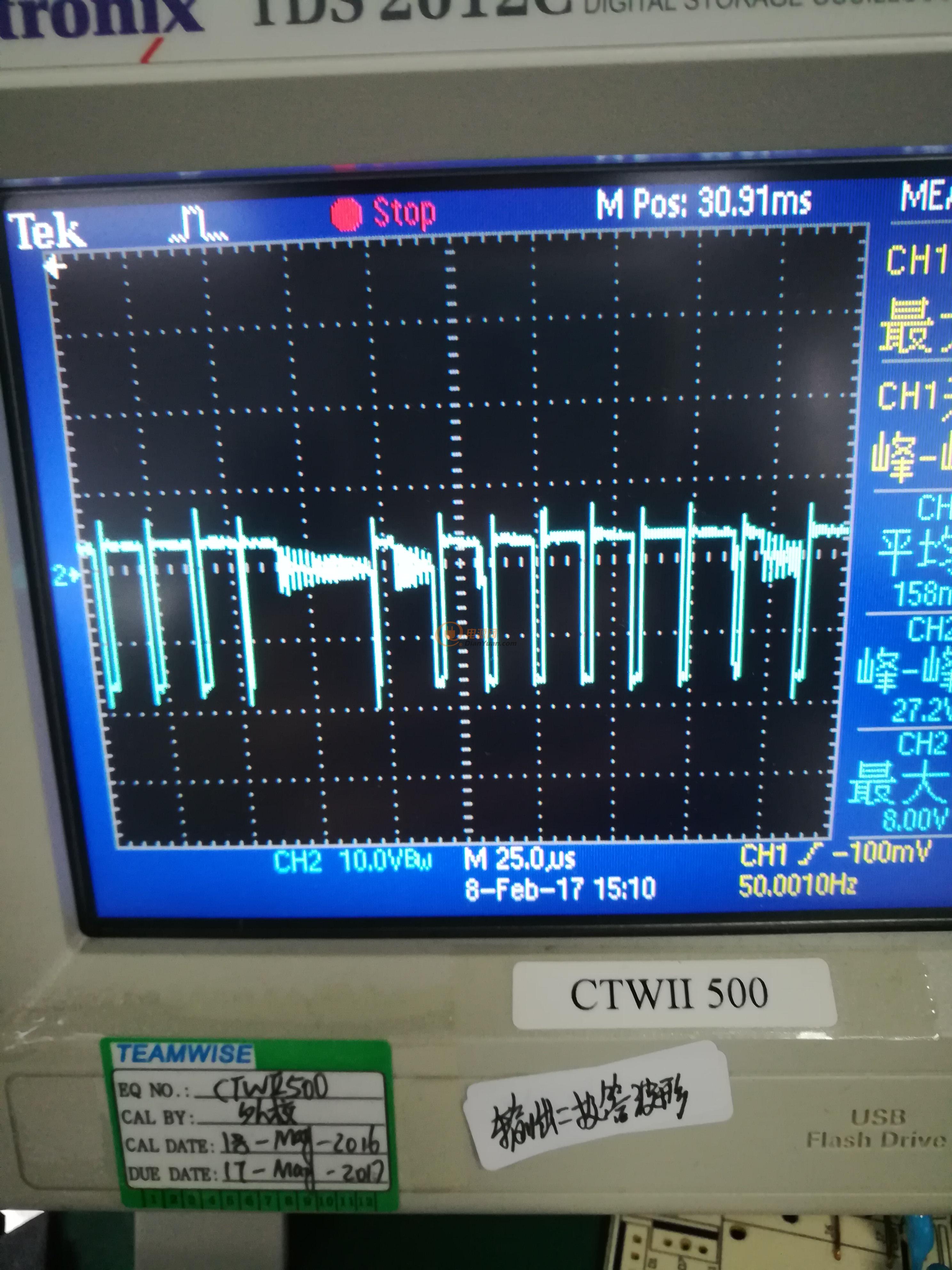

單端反激式開關電源TOP芯片的VDS兩端波形異常（3.3V\10A）求大師解答

全部回復(8)

只看樓主

正序查看

倒序查看

電源網-fqd

2017-02-09 13:39

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

回復

ymyangyong

2017-02-10 09:22

輸出是否穩定？有電路圖嗎？

回復

zz052025

2017-02-10 10:08

反饋部分的參數也調整

回復

YW123123

LV.1

2017-02-10 12:38

@ymyangyong

輸出是否穩定？有電路圖嗎？

230V空載時3.34v 滿載3.06V 。輸出都比較穩定

回復

YW123123

LV.1

2017-02-10 12:38

@zz052025

反饋部分的參數也調整

是反饋環路嗎

回復

juntion

2017-02-13 12:44

@YW123123

是反饋環路嗎

你有沒有發現你操作的週期非常窄, 而且230V還進CCM, 表示你的原邊圈數很低, 感量也拉很高......

這應該要升原邊圈數, 讓周其再寬一點, 然後感量降低一點, 回授才會正常, TOP蕊片原邊沒啥好調, 只能靠二次側431與光耦部份,

你感量高, 很容易干擾........

回復

YW123123

LV.1

2017-02-15 17:57

該問題已解決啦，謝謝各位大神的指點

回復

fengmengqi

LV.2

2017-06-02 20:11

@YW123123

該問題已解決啦，謝謝各位大神的指點[圖片]

是什么問題啊，怎么解決的，分享下

回復
