請大神急救！！！全橋驅動出問題了（增大占空比，頻率，電流很快會升到3，4，5安）

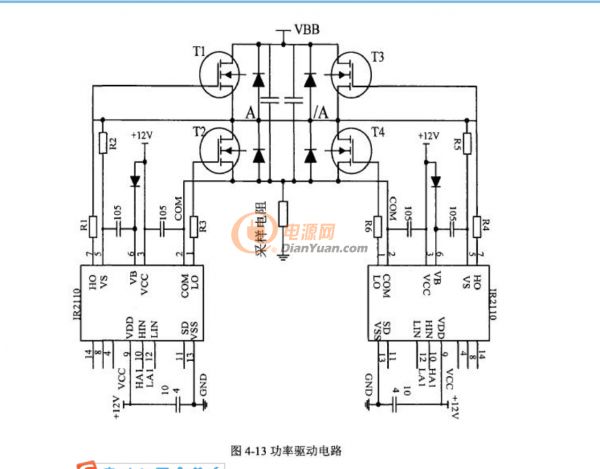

我的全橋驅動，增大占空比，頻率，電流很快會升到3，4，5安左右，而別人的全橋驅動不管怎么調，電流一直在2A以下，是驅動出現了問題，還是全橋出現了問題

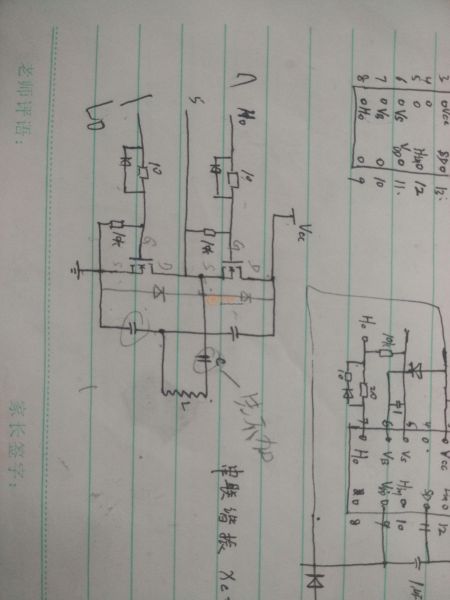

實際電路，9腳電壓5V，5腳沒接電阻，四個場效應管中間沒接電容，1,7腳接的電阻為10歐，

四個場效應管都接了10K的電阻

全部回復(15)

只看樓主

正序查看

倒序查看

417zhouge

2016-08-23 08:35

是不是關斷的部分出問題了，掛波形看看是不是關斷時間太長了。

回復

蒙奇D凡

LV.2

2016-08-23 08:58

@417zhouge

是不是關斷的部分出問題了，掛波形看看是不是關斷時間太長了。

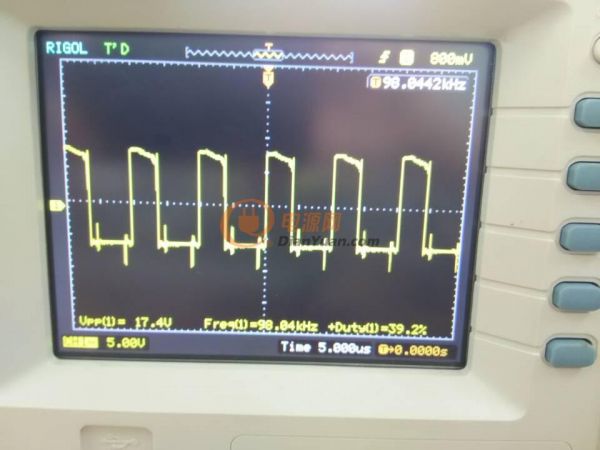

低端波

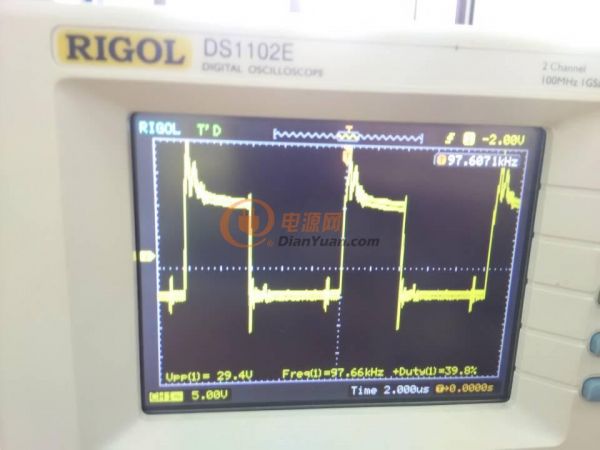

高端波

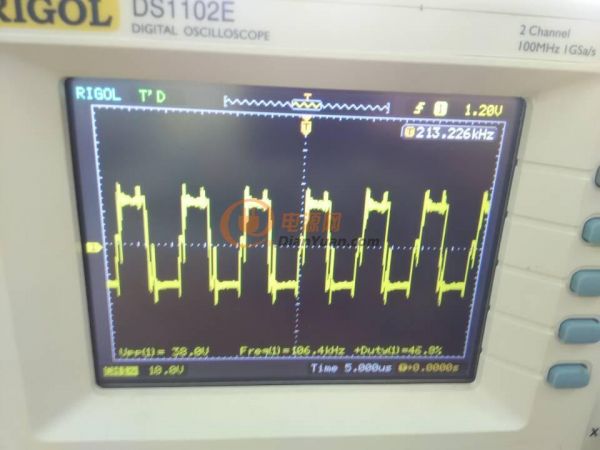

全橋

回復

蒙奇D凡

LV.2

2016-08-23 09:29

@417zhouge

是不是關斷的部分出問題了，掛波形看看是不是關斷時間太長了。

還在不，急，在線等，是那出現了問題

回復

蒙奇D凡

LV.2

2016-08-23 09:59

補充一下，VBB是20V,IR2110輸入電壓15V

回復

蒙奇D凡

LV.2

2016-08-23 10:02

補充一下，IR2110輸入電壓15V，VBB是20V

回復

電源網-fqd

2016-08-23 10:03

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

注：現金紅包僅限當日領取

活動介紹：http://www.laiyangyintong.cn/bbs/1529195.html

回復

電源網-fqd

2016-08-23 10:44

@電源網-fqd

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）注：現金紅包僅限當日領取活動介紹：http://www.laiyangyintong.cn/bbs/1529195.html [圖片]

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

回復

ymyangyong

2016-08-23 11:33

@蒙奇D凡

補充一下，IR2110輸入電壓15V，VBB是20V

實際電路圖和參數不完整，沒看到全橋。高端驅動波形比較雜亂，怎么測的？

回復

蒙奇D凡

LV.2

2016-08-23 11:52

@ymyangyong

實際電路圖和參數不完整，沒看到全橋。高端驅動波形比較雜亂，怎么測的？

測全橋是測的GS端

回復

417zhouge

2016-08-23 13:10

@蒙奇D凡

還在不，急，在線等，是那出現了問題

采樣電阻是否有反饋去調節占空比的？

回復

蒙奇D凡

LV.2

2016-08-23 14:45

@417zhouge

采樣電阻是否有反饋去調節占空比的？

應該有，改變占空比，電流會明顯變化

回復

蒙奇D凡

LV.2

2016-08-23 15:18

@ymyangyong

實際電路圖和參數不完整，沒看到全橋。高端驅動波形比較雜亂，怎么測的？

全橋接的直流電壓23V，全橋輸出電壓VPP38V，此時輸入電流是3.2A，是不是損耗太大？

回復

ymyangyong

2016-08-23 19:26

@蒙奇D凡

全橋接的直流電壓23V，全橋輸出電壓VPP38V，此時輸入電流是3.2A，是不是損耗太大？

給的信息太少，有完整的電路圖嗎？

回復

行走人間的惡魔

LV.1

2016-08-24 15:30

@蒙奇D凡

低端波[圖片]高端波[圖片]全橋[圖片]

高端波波形不對

回復

電源網-璐璐

LV.10

2016-08-24 15:55

@行走人間的惡魔

高端波波形不對

怎么不對捏？要聽詳解~
